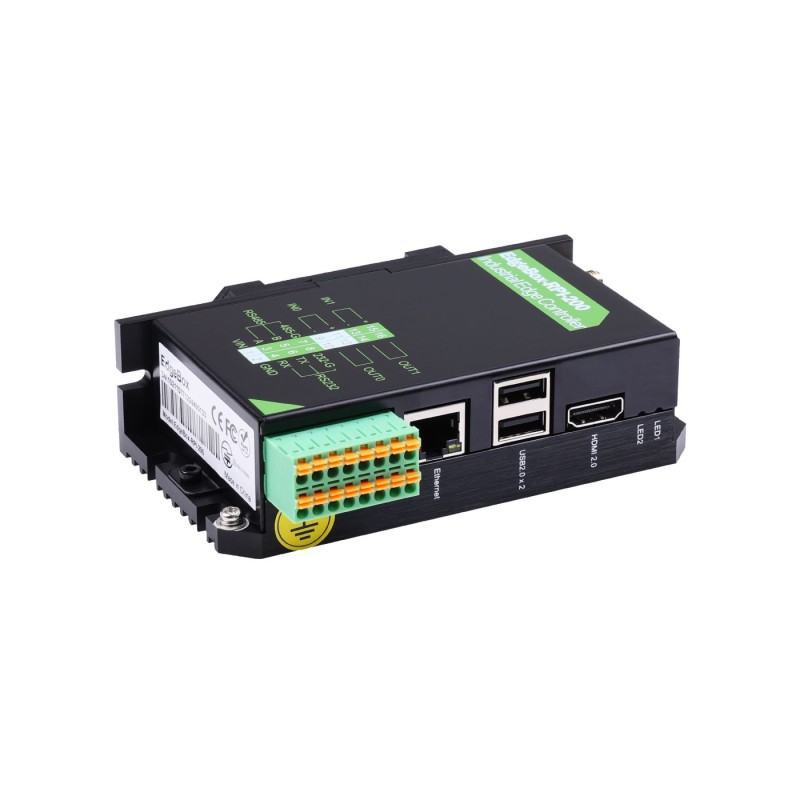

EdgeBox RPI 200 - moduł przemysłowy IIoT z Raspberry Pi CM4 2GB RAM, 8GB eMMC i WiFi - Seeed Studio 102110772

Opis

EdgeBox RPi 200 to zaawansowane urządzenie przemysłowe przeznaczone do zastosowań w systemach automatyki, przemyśle oraz rozwiązaniach Internetu Rzeczy. Łączy funkcje bramy IIoT, sterownika edge computing, serwera OPC UA oraz komputera przemysłowego w jednej kompaktowej konstrukcji opartej na platformie Raspberry Pi. Sercem urządzenia jest moduł Raspberry Pi Compute Module 4 wyposażony w czterordzeniowy procesor Cortex-A72 pracujący z częstotliwością do 1,5 GHz, 2 GB pamięci RAM oraz 8 GB pamięci eMMC. Dzięki systemowi Linux opartemu na Debianie urządzenie zapewnia stabilne środowisko do realizacji zaawansowanych aplikacji przemysłowych i systemów sterowania. Konstrukcja została zaprojektowana z myślą o pracy w wymagających warunkach przemysłowych, oferując bezwentylatorową obudowę wykonaną w całości z aluminium pełniącą funkcję wydajnego radiatora.

EdgeBox RPi 200 obsługuje liczne interfejsy komunikacyjne, w tym Ethernet Gigabit, RS485, RS232, USB oraz HDMI 2.0 z obsługą rozdzielczości 4K przy 60 klatkach na sekundę. Urządzenie wspiera popularne protokoły przemysłowe, takie jak Modbus, TCP/IP, OPC UA oraz standard IEC 61131-3, co ułatwia integrację z istniejącą infrastrukturą automatyki. Dzięki możliwości zastosowania komunikacji bezprzewodowej WiFi, Bluetooth, 4G LTE oraz LoRaWAN może pełnić funkcję wydajnej bramy komunikacyjnej dla rozproszonych systemów IoT. Obsługa usług chmurowych AWS i Microsoft Azure umożliwia łatwe przesyłanie danych do platform analitycznych i systemów monitoringu.

Bogaty ekosystem oprogramowania Raspberry Pi pozwala na wykorzystanie popularnych platform przemysłowych, takich jak Codesys, N3uron, balena, Node-RED czy Ignition. Dodatkowe wejścia i wyjścia cyfrowe umożliwiają bezpośrednią współpracę z czujnikami, sterownikami oraz urządzeniami wykonawczymi. Gniazdo M.2 dla dysków NVMe pozwala rozszerzyć przestrzeń magazynowania danych, co jest szczególnie istotne w aplikacjach wymagających lokalnego przetwarzania dużych ilości informacji. Kompaktowa konstrukcja z możliwością montażu na szynie DIN 35 mm lub na ścianie ułatwia instalację w szafach sterowniczych oraz ograniczonych przestrzeniach roboczych.

Szeroki zakres napięcia zasilania od 12 V do 36 V DC zwiększa elastyczność wdrożenia w różnych środowiskach przemysłowych. Urządzenie znajduje zastosowanie w inteligentnych budynkach, systemach zarządzania energią, automatyce przemysłowej, inteligentnym rolnictwie oraz nowoczesnych zakładach produkcyjnych. Dzięki połączeniu wydajności, bogatych interfejsów i przemysłowej niezawodności EdgeBox RPi 200 stanowi kompleksową platformę do budowy nowoczesnych rozwiązań IIoT i edge computing.

Właściwości

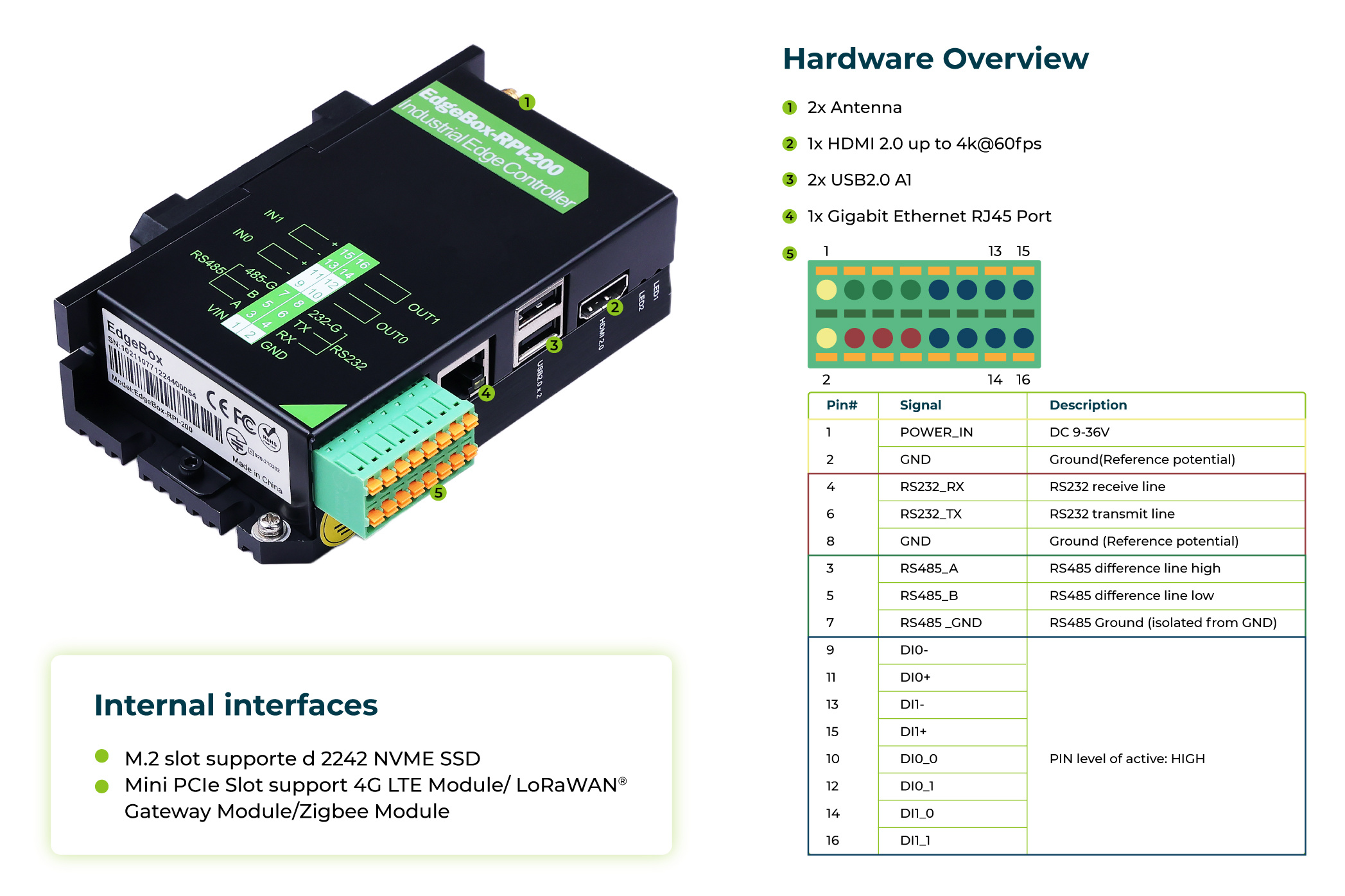

• Procesor: Raspberry Pi CM4, czterordzeniowy ARM Cortex-A72 1,5 GHz
• Pamięć RAM: 2 GB
• Pamięć eMMC: 8 GB
• System operacyjny: Raspbian, Debian
• WiFi: 2,4 GHz oraz 5,0 GHz IEEE 802.11 b/g/n/ac
• Bluetooth: Bluetooth 5.0 oraz BLE
• Obsługa sieci komórkowej: Mini-PCIe z obsługą 4G LTE (testowane moduły Quectel EC20/EC25)
• Obsługa LoRaWAN: Mini-PCIe z obsługą LoRaWAN
• Port Ethernet: 1 × RJ45 Gigabit Ethernet 1000 Mb/s
• Wyjście wideo: HDMI 2.0 do 4K przy 60 fps
• Porty USB: 2 × USB 2.0 typu A
• Port szeregowy: 1 × RS485 izolowany
• Port szeregowy: 1 × RS232
• Gniazdo M.2: 2242 NVMe SSD
• Wejścia cyfrowe: 2 × izolowane porty DI
• Napięcie wejściowe DI: 24 V DC
• Prąd wejściowy DI: 1000 mA
• Wyjścia cyfrowe: 2 × izolowane porty DO
• Napięcie wyjściowe DO: < 60 V
• Prąd wyjściowy DO: 500 mA
• Zasilanie: DC 12 V do 36 V
• Zegar czasu rzeczywistego RTC
• Watchdog Timer
• Układ szyfrujący: ATECC608A
• Zasilanie awaryjne UPS
• Zakres temperatury pracy: od -20°C do 60°C
• Obsługiwane protokoły i standardy: RS485, RS232, TCP/IP, Modbus, OPC UA, IEC 61131-3
• Obsługa usług chmurowych: AWS, Microsoft Azure
• Konstrukcja: bezwentylatorowa obudowa aluminiowa pełniąca funkcję radiatora
• Montaż: szyna DIN 35 mm lub montaż ścienny
• Obsługiwane platformy przemysłowe: Codesys, N3uron, balena, Node-RED, Ignition i inne
• Przeznaczenie: PLC, PAC, IIoT Gateway, OPC UA Server, komputer przemysłowy
• Możliwość rozszerzenia pamięci masowej za pomocą dysku SSD NVMe
• Wymiary: 123 x 91 mm
