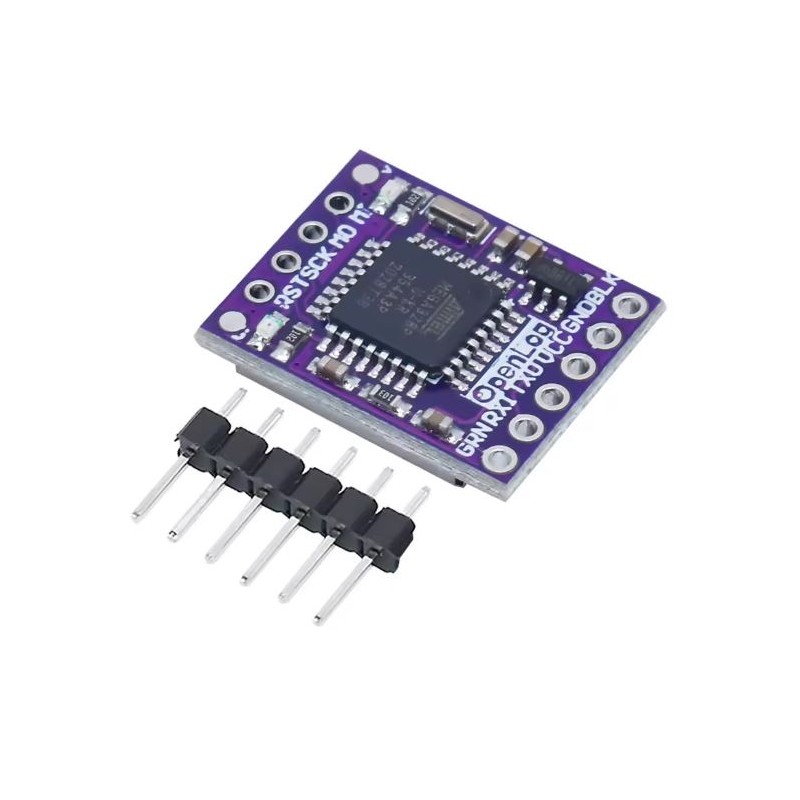

Widok główny
search
  • Widok główny
  • Widok pod kątem wraz z goldpinami
  • Widok pod kątem
  • Widok od góry
  • Widok od dołu
ID: 1202962
17,61 zł
Brutto

14,32 zł Netto

Moduł OpenLog (WAVGAT) to kompaktowy logger danych UART, oparty na mikrokontrolerze ATmega328, przeznaczony do zapisu danych z portu szeregowego bezpośrednio na kartę microSD. Rozwiązanie typu black box umożliwia niezależne rejestrowanie danych tekstowych bez konieczności stałego połączenia z komputerem.

24h
Dostępny
Dostępna ilość: 9
Kamami jest oficjalnym dystrybutorem modułów oraz zestawów deweloperskich Sparkfun. Wszystkie produkty tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

modOpenLog to kompaktowy, otwartoźródłowy moduł rejestracji danych (data logger) przeznaczony do zapisu danych przesyłanych przez interfejs UART bezpośrednio na kartę microSD (TF). Moduł oparty jest na mikrokontrolerze ATmega328 i działa jak niezależna czarna skrzynka, zapisując dane w postaci plików tekstowych bez potrzeby stałego połączenia z komputerem.

Moduł komunikuje się przez port szeregowy RX/TX, a do poprawnej pracy wymaga jedynie trzech połączeń: VCC, GND oraz RX. Dane zapisywane są w systemie plików FAT16 / FAT32, co pozwala na łatwy odczyt karty microSD w komputerze.

Po pierwszym uruchomieniu z nową kartą pamięci moduł automatycznie tworzy plik CONFIG.TXT, w którym można ustawić parametry pracy, takie jak prędkość transmisji (baud rate). Konfiguracja odbywa się bez dodatkowych narzędzi – wystarczy edycja pliku na komputerze.

Na płytce znajdują się dwie diody LED, które sygnalizują stan pracy i proces zapisu danych. Niewielkie wymiary (ok. 19,5 × 16 mm) oraz bardzo niska masa (ok. 2 g) sprawiają, że modOpenLog idealnie nadaje się do zastosowań mobilnych, w tym w modelarstwie, dronach i systemach telemetrycznych.

Moduł obsługuje szeroki zakres napięcia zasilania (3.3–12 V, zalecane 3.3–5 V), cechuje się bardzo niskim poborem prądu oraz odpornością temperaturową do 105°C, dzięki czemu może pracować w wymagających warunkach środowiskowych.

Zastosowania:

  • rejestracja danych z czujników i modułów pomiarowych,
  • logowanie danych z mikrokontrolerów Arduino i kompatybilnych,
  • systemy telemetryczne i UAV (zapis danych lotu, czarna skrzynka),
  • projekty hobbystyczne i edukacyjne,
  • eksperymenty elektroniczne i badawcze,
  • mobilne rejestratory danych UART,
  • monitorowanie procesów i zdarzeń w systemach wbudowanych.

Właściwości

  • Mikrokontroler: ATmega328
  • Interfejs komunikacyjny: UART (RX / TX)
  • Obsługiwane nośniki: karta microSD / TF
  • System plików: FAT16 / FAT32
  • Maksymalna pojemność karty: do 32 GB
  • Format zapisu danych: plik tekstowy
  • Prędkość transmisji UART: 300 – 1 000 000 bps (konfigurowalna)
  • Napięcie zasilania: 3.3 V – 12 V (zalecane 3.3–5 V)
    • Pobór prądu:
    • tryb spoczynku: ok. 2 mA
    • zapis danych: do 6 mA
  • Sygnalizacja stanu: 2 diody LED
  • Tryby pracy: tworzenie pliku, dopisywanie danych, tryb komend
  • Odporność temperaturowa: do 105°C
  • Wymiary: ok. 19.5 × 16 mm
  • Masa: ok. 2 g
  • Typ produktu: moduł elektroniczny / smart electronics
  • Stan: nowy
  • Możliwość personalizacji: tak (open-source)
