ID: 1206758
86,10 zł
Brutto

70,00 zł Netto

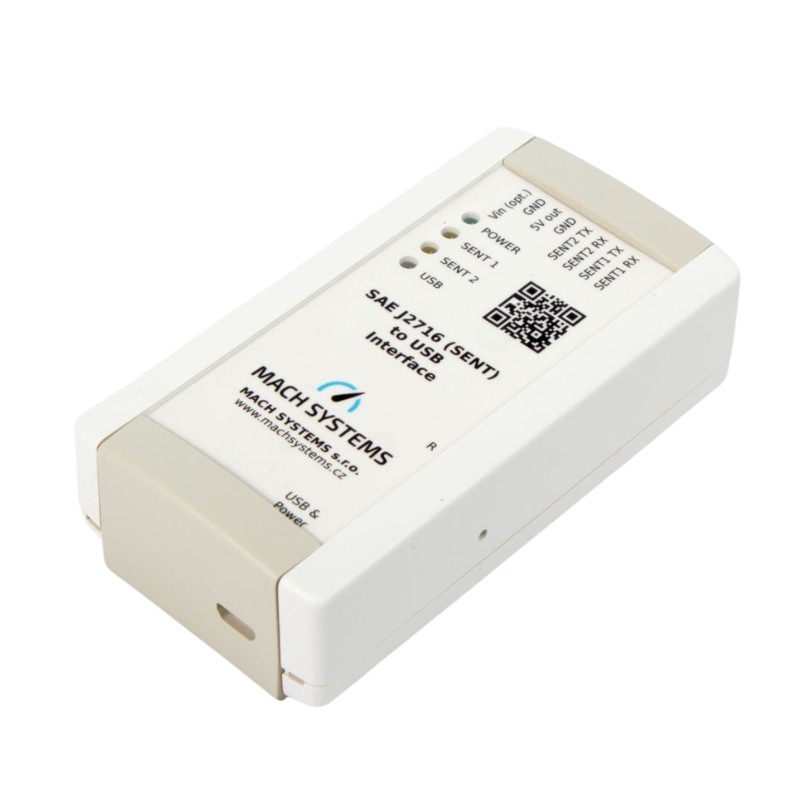

Dwukanałowy konwerter SAE J2716 (SENT) do USB przeznaczony do analizy, rejestracji i symulacji komunikacji SENT. Urządzenie obsługuje komunikaty Fast, Short Serial i Enhanced Serial zgodnie z SAE J2716:2016, oferuje dwa niezależne kanały RX/TX oraz komunikację przez wirtualny port COM USB. MACH SYSTEMS SENT (SAE J2716) USB Converter

24h
Dostępny
Dostępna ilość: 10

Opis

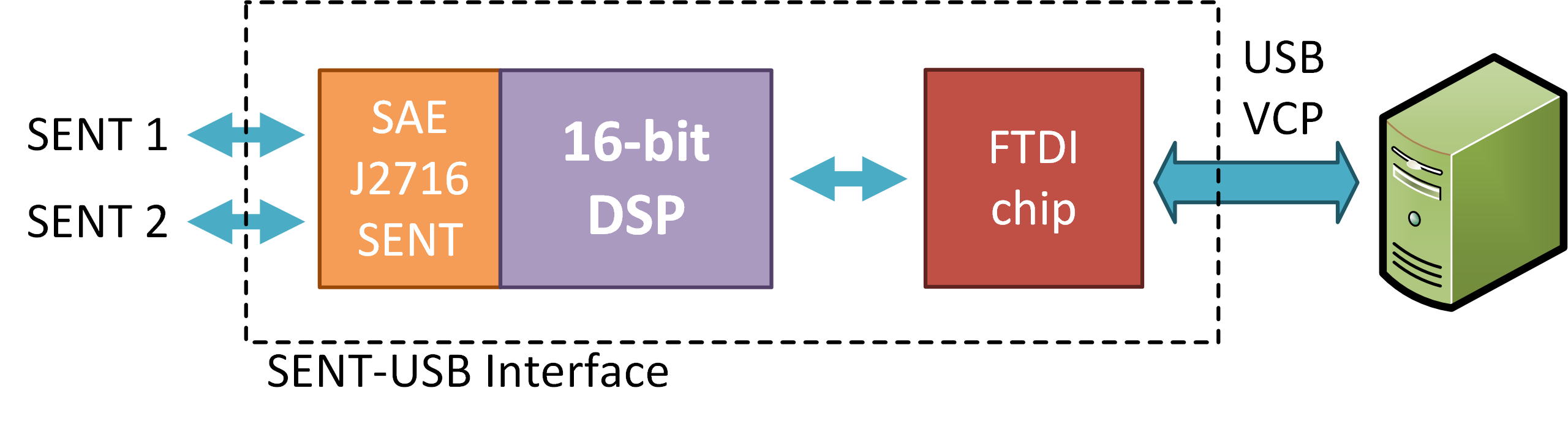

SENT-USB umożliwia połączenie magistrali SAE J2716 (Single Edge Nibble Transmission) z komputerem wyposażonym w port USB. Konstrukcja znajduje zastosowanie podczas diagnostyki czujników samochodowych, testowania sterowników ECU, analizowania transmisji SENT oraz integracji z systemami automatyki i stanowiskami testowymi. Zasilanie realizowane jest bezpośrednio z portu USB, a komunikacja odbywa się za pomocą wirtualnego portu COM.


Urządzenie wyposażono w dwa niezależne kanały SENT, które mogą pracować jako wejścia lub wyjścia. Każdy kanał obsługuje komunikaty Fast Message, Short Serial Message oraz Enhanced Serial Message zgodnie z normą SAE J2716:2016. Użytkownik może konfigurować kierunek pracy kanałów, czas tick od 0,5 µs, liczbę nibbli oraz reguły filtrowania komunikatów. Wbudowana pamięć nieulotna pozwala zapisywać ustawienia bez konieczności ponownej konfiguracji po uruchomieniu.

Bezpłatne oprogramowanie SENT Gateway Analyser umożliwia konfigurację, monitorowanie, rejestrację i symulację komunikacji SENT. Otwarty protokół komunikacyjny oraz dostępny pakiet .NET SDK ułatwiają integrację z własnym oprogramowaniem, stanowiskami testowymi i systemami HiL. Dodatkowe funkcje obejmują inteligentne filtrowanie ramek, wstrzykiwanie błędów CRC, aktualizację firmware przez USB oraz wyjście 5 V DC z zabezpieczeniem nadprądowym.

Właściwości

  • Konwersja magistrali SENT (SAE J2716) do USB
  • Dwa niezależne kanały SENT
  • Niezależna konfiguracja kanałów jako RX lub TX
  • Obsługa konfiguracji 2 × RX, 1 × RX + 1 × TX lub 2 × TX
  • Zgodność z SAE J2716:2016
  • Obsługa Fast Message, Short Serial Message i Enhanced Serial Message
  • Obsługa czasów tick od 0,5 µs
  • Konfigurowalny czas tick i liczba nibbli
  • Interfejs USB z wirtualnym portem COM (VCP)
  • Zasilanie z portu USB
  • Pamięć nieulotna do przechowywania konfiguracji
  • Inteligentne filtrowanie komunikatów
  • Możliwość wstrzykiwania błędów CRC
  • Bezpłatne oprogramowanie SENT Gateway Analyser
  • Otwarty protokół komunikacyjny do integracji z systemami zewnętrznymi
  • Dostępny pakiet .NET SDK
  • Aktualizacja firmware przez USB
  • Wyjście 5 V DC z zabezpieczeniem nadprądowym
  • 4 diody LED sygnalizacyjne
  • Przycisk Reset
  • Złącze Micro-USB
  • 8-pinowa listwa zaciskowa
  • Możliwość montażu na stole lub szynie DIN
