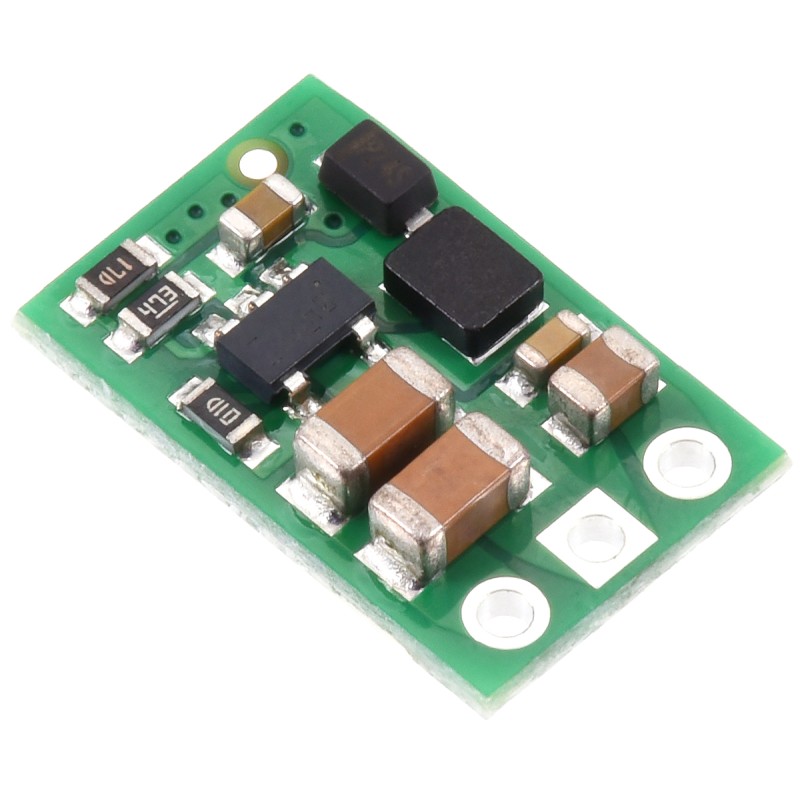

Przetwornica napięcia U3V9F5 DC-DC Step-Up 5V/0,9A
ID: 1200170
13,17 zł
Brutto
10,71 zł Netto
Przetwornica impulsowa, która stabilizuje napięcie 5 V z wejściowego zakresu od 2,6 V do 20 V. Oferuje wysoką sprawność rzędu 70–95% oraz możliwość pracy przy ciągłym prądzie wejściowym do 900 mA i chwilowym ograniczeniu do 2,2 A. Dzięki częstotliwości przełączania 1,6 MHz oraz trybowi oszczędzania energii sprawdza się zarówno w wydajnych, jak i energooszczędnych aplikacjach. Pololu 5581
Opis
Kompaktowa i wydajna przetwornica podwyższająca napięcie, która umożliwia uzyskanie stabilnego napięcia wyjściowego 5 V . Urządzenie należy do rodziny U3V9Fx i pracuje w technologii SMPS, co pozwala uzyskać typową sprawność w zakresie 70–95%. Dzięki częstotliwości przełączania około 1,6 MHz pod dużym obciążeniem oraz trybowi oszczędzania energii przy mniejszych poborach, zapewnia wysoką elastyczność zastosowań. Układ jest w stanie ograniczyć chwilowy prąd wejściowy do 2,2 A, a w typowych warunkach może stabilnie pracować przy ciągłym prądzie wejściowym do 900 mA. Dzięki temu doskonale sprawdza się w aplikacjach, w których wymagane jest zasilanie stabilnym napięciem 5 V z niskonapięciowych źródeł, takich jak akumulatory Li-Ion, baterie czy inne mobilne zasilania.
Wejście VIN wymaga napięcia co najmniej 2,6 V i nieprzekraczającego 20 V, przy czym wartości powyżej 5 V zostają bezpośrednio podane na wyjście. Może to stanowić zagrożenie dla podłączonego układu, jeśli nie jest on przystosowany do wyższego napięcia niż 5 V. Wyjście VOUT zapewnia stabilizowane napięcie 5 V, a funkcja miękkiego startu stopniowo je zwiększa, ograniczając prąd rozruchowy.
Niewielkie wymiary modułu sprawiają, że jest on odpowiedni zarówno do prototypowania, jak i wbudowania w projekty o ograniczonej przestrzeni. Przetwornica wyposażona jest w szereg zabezpieczeń, w tym przed przegrzaniem, ograniczenie prądu szczytowego oraz funkcję miękkiego startu, co zwiększa jego niezawodność i bezpieczeństwo pracy. Warto jednak pamiętać, że nie posiada zabezpieczenia przed zwarciem ani przed odwrotną polaryzacją, dlatego w niektórych aplikacjach zaleca się stosowanie dodatkowych modułów ochronnych. Dzięki swojej prostocie, wysokiej sprawności i wszechstronności znajduje zastosowanie w systemach zasilania IoT, układach przenośnych, robotyce i elektronice użytkowej.
Właściwości
- Napięcie wyjściowe: 5 V ±4%
- Zakres napięcia wejściowego: 2,6 V do 20 V

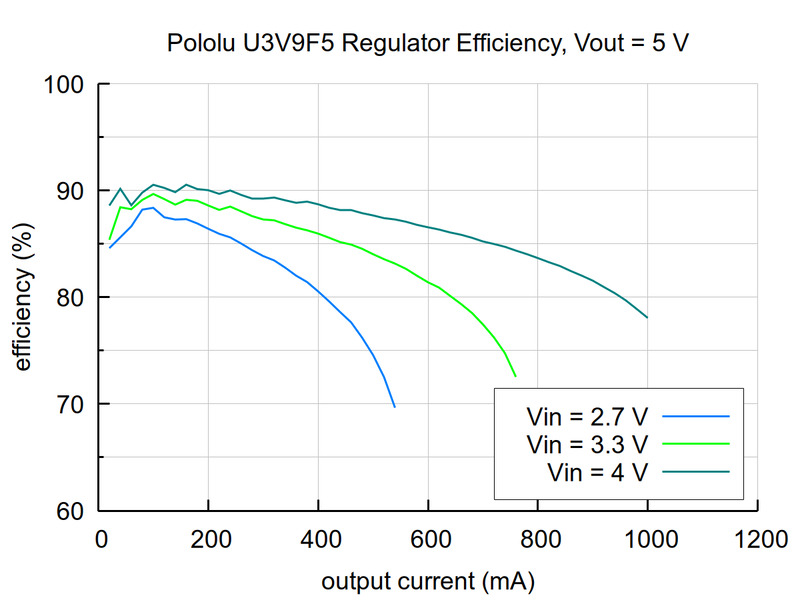

- Typowa sprawność: 70–90% (w zależności od warunków pracy)
- Częstotliwość przełączania: ok. 1,6 MHz przy dużym obciążeniu
- Tryb oszczędzania energii przy niskim obciążeniu
- Pobór prądu bez obciążenia: poniżej 0,2 mA
- Limit prądu przełączającego: 2,2 A
- Typowy prąd wejściowy ciągły: do ok. 900 mA
- Zabezpieczenia: wyłączenie przy przegrzaniu, miękki start, ograniczanie prądu szczytowego
- Brak zabezpieczenia przed zwarciem i odwrotną polaryzacją
- Wymiary: 13,6 × 8,6 × 2,8 mm
- Waga: 0,4 g
1200170
Cechy
- Napięcie wyjściowe
- 5 V
- Prąd wyjściowy
- 900 mA
- Rodzaj przetwornicy
- Step-up
- Napięcie zasilania od
- 2,5 V
- Napięcie zasilania do
- 20 V
