ID: 1199913
22,69 zł
Brutto

18,45 zł Netto

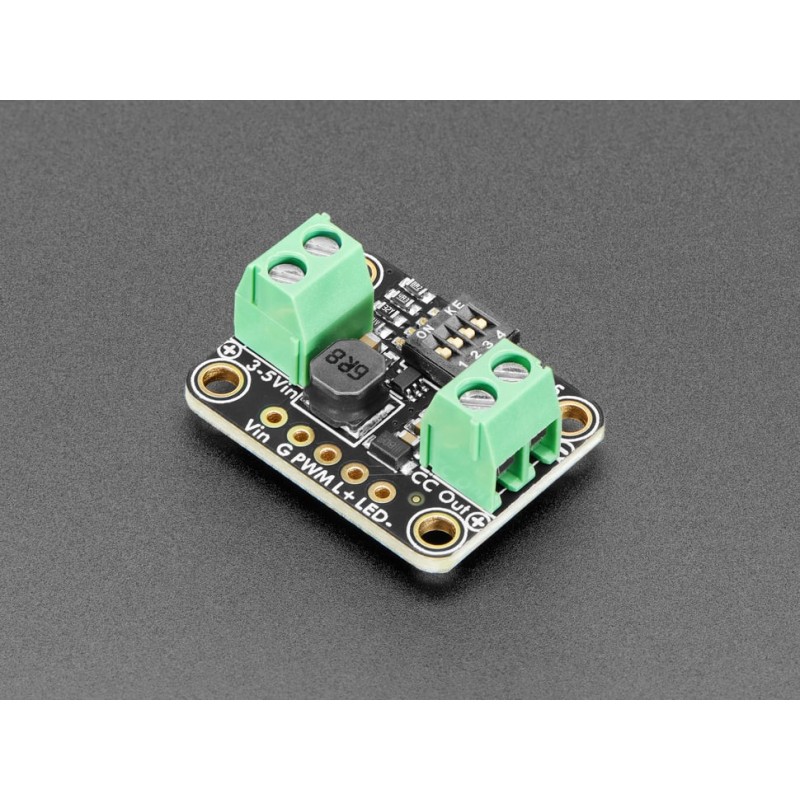

Kompaktowa przetwornica zaprojektowana do sterowania diodami LED w układach szeregowych i równoległych. Urządzenie generuje napięcie do 40 V i prąd do 400 mA przy zasilaniu 3–5 V, a wartość prądu wyjściowego można regulować za pomocą mini przełączników DIP. Płytka ma wbudowany przełącznik 1,2 A, ochronę przed przepięciem oraz możliwość ściemniania LED przez PWM. Adafruit 6354

24h
Dostępny
Dostępna ilość: 5
Kamami jest oficjalnym dystrybutorem modułów oraz zestawów deweloperskich Adafruit. Wszystkie płytki tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

TPS61169 Constant Current Boost Converter to innowacyjne rozwiązanie ułatwiające sterowanie diodami LED, zarówno w konfiguracjach szeregowych, jak i równoległych. Dzięki temu układowi możliwe jest generowanie napięcia do 40 V i prądu do 400 mA z zasilania od 3 do 5 V. W przeciwieństwie do większości standardowych przetwornic, które dostarczają stałe napięcie, TPS61169 reguluje napięcie tak, aby uzyskać ustawiony prąd, co czyni go idealnym rozwiązaniem dla LED. Jest doskonały do zastosowania z naszymi LED nOOds i filamentami, gdzie czasami potrzebne jest napięcie 12 V lub 24 V przy prądzie około 200 mA. Układ świetnie sprawdza się także przy łączeniu kilku diod 3 V w szereg, gdzie napięcie sumuje się, ale prąd pozostaje niewielki (np. 25 mA lub 50 mA). TPS61169 jest stosowany w płytkach z podświetleniem LED, gdzie często łączy się 5–7 białych diod w szeregu z wymaganiem prądu około 30mA.


Układ ma wbudowany wewnętrzny przełącznik 1.2 A oraz automatyczną ochronę przed przepięciem, gdy wyjście jest odłączone. Dodatkowo, diody można ściemniać za pomocą wejścia PWM. Przetwornica jest cicha, efektywna, osiągając 90% sprawności. Ze względu na stały prąd, układ nie nadaje się do zastosowań wymagających stabilnego napięcia wyjściowego, np. 5 V. Prąd wyjściowy jest wybierany za pomocą mini przełączników DIP, a domyślnie ustawiony jest na 25 mA, przy czym każdy przełącznik dodaje 25mA/50mA/100mA/200mA, osiągając łącznie 400 mA. Płytka jest w pełni zmontowana i zawiera niezbędne komponenty pasywne oraz niewielkie złącze. Wystarczy podać 3–5V DC na piny IN i GND lub na złącze śrubowe, podłączyć LED do portu wyjściowego i urządzenie jest gotowe do pracy. W przypadku zwarcia lub otwarcia wyjścia konieczne może być cykliczne zasilanie, aby układ opuścił tryb ochronny.

Właściwości

  • Zakres wejściowy: 3 do 5V DC
  • Maksymalne napięcie wyjściowe: 40 V
  • Maksymalny prąd wyjściowy: 400 mA
  • Sprawność: około 90%
  • Regulacja prądu wyjściowego za pomocą mini DIP
  • Wewnętrzny przełącznik 1.2 A
  • Automatyczna ochrona przed przepięciem
  • Możliwość sterowania ściemnianiem LED przez PWM
  • Wymiary: 25.2 x 19.0 x 10.1mm
  • Waga: 3.8g

W zestawie

  • Zmontowana płytka TPS61169 Constant Current Boost Converter
  • Złącze goldpin
