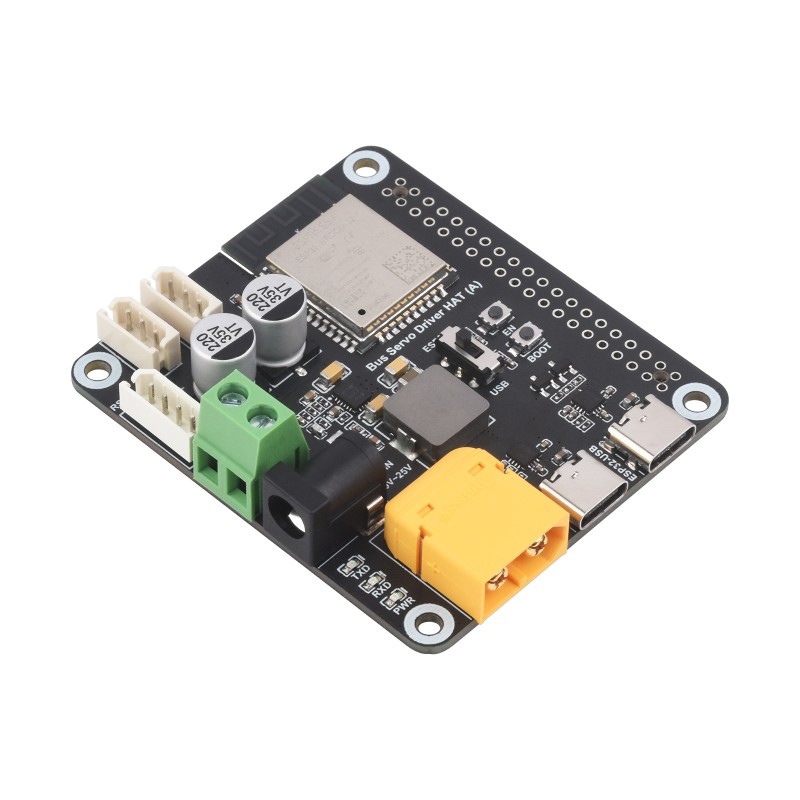

Moduł sterownika serw Bus Servo Driver HAT (A) magistrali szeregowej z ESP32 - Waveshare 27577
ID: 1196620
5902186308367
78,66 zł
Brutto
63,95 zł Netto
Bus Servo Driver HAT (A) z mikrokontrolerem ESP32-WROOM-32 umożliwia jednoczesne sterowanie do 253 serw ST i RSBL, wspierając komunikację przewodową i bezprzewodową w aplikacjach robotycznych. Przeznaczony do integracji z Raspberry Pi, oferuje zasilanie z przetwornicy 5 V oraz pełne wsparcie dla transmisji UART i USB-C. Obsługa poleceń JSON i automatyczne uruchamianie sieci WiFi umożliwiają zdalne sterowanie i łatwą integrację z różnorodnymi środowiskami deweloperskimi. Idealny do projektów ramion robotycznych, robotów kroczących i innych konstrukcji wymagających wielu serw z zamkniętą pętlą sterowania.
Opis
Moduł rozszerzający w formacie HAT dla Raspberry Pi umożliwiający jednoczesne sterowanie do 253 serw z interfejsem magistrali szeregowej ST lub RSBL. Zintegrowany mikrokontroler ESP32-WROOM-32 obsługuje komunikację przewodową i bezprzewodową, umożliwiając wykorzystanie urządzenia jako głównego kontrolera projektów robotycznych. Zasilanie w zakresie 9–25 V dostarczane przez złącze XT60 lub gniazdo DC 5,5 × 2,5 mm jest jednocześnie źródłem zasilania dla podłączonych serw. Na płytce znajduje się przetwornica buck 5 V do zasilania Raspberry Pi oraz porty UART i USB-C do komunikacji i sterowania serwami.
Moduł wspiera wysyłanie i odbieranie poleceń w formacie JSON, co ułatwia integrację z różnorodnymi systemami sterującymi i rozwój oprogramowania. Po włączeniu automatycznie uruchamia punkt dostępowy Wi-Fi, umożliwiając bezprzewodowe sterowanie z poziomu aplikacji webowej. Dzięki pełnemu wsparciu dla platformy Raspberry Pi oraz obsłudze WiFi, Bluetooth i ESP-NOW, HAT może służyć do zaawansowanego sterowania i debugowania serwomechanizmów w projektach takich jak roboty kroczące, ramiona robotyczne czy konstrukcje wielonożne.
Właściwości
- Sterowanie do 253 serw ST / RSBL przez UART lub USB
- Zakres zasilania 9–25 V (dopasowany do napięcia serw)
- Mikrokontroler ESP32-WROOM-32 z obsługą WiFi, Bluetooth i ESP-NOW
- Interfejsy komunikacyjne: UART, 2 × USB Type-C
- Zasilanie Raspberry Pi z przetwornicy buck 5 V
- Montaż bezpośrednio na 40-pinowym złączu GPIO Raspberry Pi
- Automatyczne tworzenie punktu dostępowego WiFi
- Obsługa JSON do komunikacji i debugowania
- Średnica otworów montażowych: 3 mm
- Rozstaw otworów montażowych: 58 × 49 mm
- Wymiary PCB: 65 × 57 mm
W zestawie
- Moduł Bus Servo Driver HAT (A) x1
- Listwa goldpin 2×20 pin x1
- Kabel USB-A do USB-C x1
- Zestaw śrub montażowych x1
