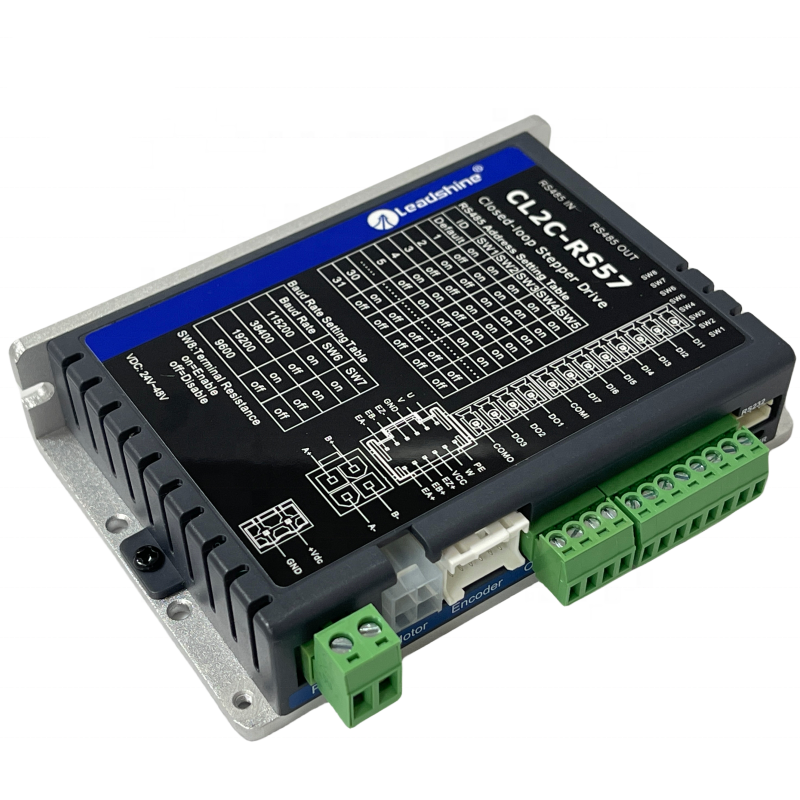

CL2C-RS57 - sterownik silników krokowych z interfejsem RS485
ID: 1193732
5902186306615
339,00 zł
Brutto
275,61 zł Netto
Zaawansowany sterownik silnika krokowego Nema 23 z serii CLRS, zaprojektowany do precyzyjnych zastosowań przemysłowych z komunikacją sieciową RS485 (Modbus RTU). Eliminuje ryzyko utraty kroków dzięki zamkniętej pętli sprzężenia zwrotnego i oferuje wsparcie dla trybów: pozycjonowania (Profile Position), prędkości (Velocity), powrotu do pozycji referencyjnej (Homing) oraz PR Mode z 16-pozycyjną tabelą sterowania punkt-do-punktu. Sterownik obsługuje do 31 osi w jednej sieci, oferuje prąd do 7 A, napięcie zasilania od 20 do 50 VDC i chłodzenie pasywne lub aktywne, co czyni go niezawodnym rozwiązaniem dla robotyki, automatyki i systemów CNC. CL2C-RS57
Opis
CL2C-RS57 to zaawansowany, zamknięty sterownik silnika krokowego Nema 23, należący do serii CLRS, dedykowany do zastosowań przemysłowych wymagających wysokiej precyzji, niezawodności i komunikacji sieciowej. Dzięki wsparciu dla protokółu Modbus RTU i komunikacji RS485, możliwe jest jednoczesne połączenie nawet do 31 osi w jednej sieci.
Sterownik eliminuje typowe problemy systemów otwartej pętli, takie jak utrata kroków, a w trybie PR Mode z wbudowaną tabelą 16-pozycyjną umożliwia sterowanie punkt-do-punktu bez potrzeby stosowania dodatkowego kontrolera. Obsługuje również funkcje nauczania (teaching), a także tryby pracy: pozycjonowania (Profile Position), prędkości (Velocity) i powrotu do pozycji referencyjnej (Homing), co czyni go uniwersalnym rozwiązaniem dla automatyki przemysłowej, robotyki oraz CNC.
Konstrukcja urządzenia umożliwia naturalne lub wymuszone chłodzenie, a zakres napięcia wejściowego wynosi +20 do +50 VDC, co pozwala na pracę z typowymi zasilaczami 24V lub 36V. Maksymalny prąd wyjściowy to 7A, co zapewnia dużą moc sterowania nawet dla wymagających aplikacji. Urządzenie zostało zaprojektowane z myślą o długotrwałej i bezawaryjnej pracy w trudnych warunkach przemysłowych.
Właściwości
- Komunikacja: RS485, do 31 osi w sieci, protokół Modbus RTU
- Tryby pracy: Profile Position, Profile Velocity, Homing, PR Mode (16 pozycji), Teaching
- Prąd wyjściowy (szczytowy): 0 do 7 A
- Napięcie wejściowe: 20 do 50 VDC (typowo 24 V lub 36 VDC)
- Prąd sygnału logicznego: 5 do 15 mA (typowo 10mA)
- Napięcie sygnału wejściowego: 12 do 24 VDC (typowo 24 VDC)
- Częstotliwość sygnału wejściowego: do 10 kHz
- Ochrona przepięciowa: do 90 VDC
- Prąd logiczny sygnału wyjściowego: do 100 mA
- Napięcie podciągające sygnału wyjściowego: do 30 VDC
- Szybkość transmisji danych: do 115200 bit/s (typowo 9600 bit/s)
- Rezystancja izolacji: minimum 50 MΩ
- Chłodzenie: naturalne lub wymuszone
- Temperatura pracy: 0℃ do 50℃
- Wilgotność: 40 do 90% RH (bez kondensacji, bez szronu)
- Wibracje: 10 do 55Hz / 0.15mm
- Poziom ochrony: IP20
- Temperatura przechowywania: -20℃ do +65℃
- Waga: 570 g
1193732
Cechy
- Prąd wyjściowy
- 7 A
- Ilość kanałów
- 30
- Napięcie zasilania od
- 20 V
- Napięcie zasilania do
- 50 V
Producent BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
Osoba odpowiedzialna BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
