ID: 1200187
30,21 zł
Brutto

24,56 zł Netto

Sterownik silnika krokowego do precyzyjnego sterowania silnikami bipolarnymi, oferujący sześć trybów mikrokroku (od pełnego do 1/32). Pracuje w zakresie napięć 8,2 V do 44 V i dostarcza do 1,5 A na fazę bez chłodzenia lub do 2,2 A przy zastosowaniu radiatora/wentylatora, zapewniając płynną i stabilną pracę nawet przy wysokich prędkościach. Dzięki kompatybilności z popularnymi sterownikami A4988 i DRV8825, wbudowanemu regulatorowi oraz zabezpieczeniom przed przegrzaniem, przeciążeniem i zwarciem, TB67S581FNG jest niezawodnym i uniwersalnym rozwiązaniem do aplikacji wymagających precyzyjnego sterowania ruchem. Pololu 2989

6 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem modułów elektronicznych oraz części robotycznych Pololu. Wszystkie produkty tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

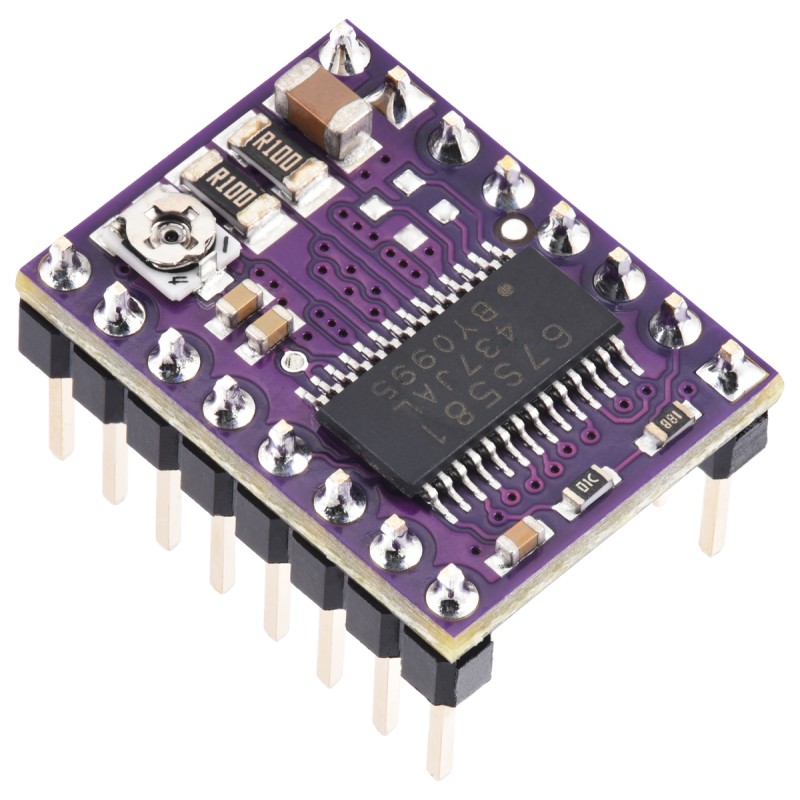

Sterownik silnika krokowego TB67S581FNG to zaawansowana płytka umożliwiająca precyzyjne sterowanie silnikami bipolarnymi. Urządzenie oferuje sześć trybów mikrokroku, od pełnego kroku aż do 1/32, co pozwala na uzyskanie wyjątkowej płynności i dokładności ruchu. Dzięki wbudowanemu układowi kontroli prądu można dopasować parametry pracy do specyfiki silnika i uzyskać wyższe prędkości krokowe, nawet przy zasilaniu znacznie powyżej napięcia nominalnego silnika. Moduł działa w zakresie od 8,2 V do 44 V i jest w stanie dostarczyć do około 1,5 A na fazę bez dodatkowego chłodzenia, a przy zastosowaniu radiatora lub wymuszonego przepływu powietrza maksymalny prąd na fazę sięga 2,2 A.

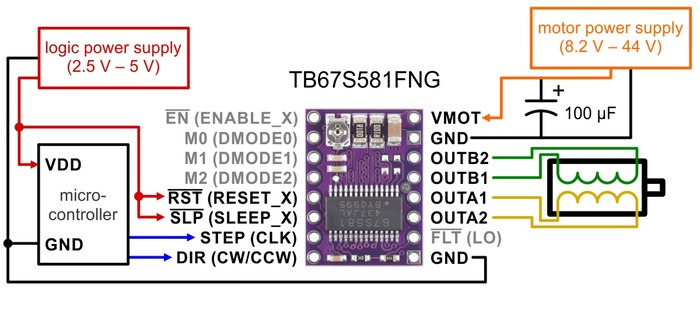

Sterownik posiada zabezpieczenia przed przegrzaniem, przeciążeniem oraz zbyt niskim napięciem, co znacznie zwiększa niezawodność całego układu. Dzięki swojej konstrukcji moduł jest kompatybilny z popularnymi sterownikami A4988 i DRV8825, co ułatwia jego integrację w wielu gotowych projektach. Wyprowadzenia i interfejs są niemal identyczne, dlatego można go stosować jako alternatywę bez konieczności przebudowy istniejących systemów. Dodatkowo moduł wyposażony został w wewnętrzny regulator, dzięki czemu nie wymaga zewnętrznego zasilania logicznego, a jego obsługa sprowadza się do prostego sterowania sygnałami STEP i DIR.

Dzięki wysokiemu napięciu pracy do 44 V sterownik jest mniej podatny na uszkodzenia spowodowane przepięciami w układach zasilania. Płytka ma wbudowane również zabezpieczenia przed zwarciem do masy i przeciążeniem uzwojeń, co zwiększa bezpieczeństwo użytkowania. Specjalna konstrukcja PCB z czterema warstwami i grubą miedzią poprawia odprowadzanie ciepła i stabilność pracy. Urządzenie pozwala na obsługę różnych typów silników krokowych (4-, 6- i 8-przewodowych) przy właściwym podłączeniu.

Dzięki zastosowaniu mikrokroku użytkownik może zwiększyć rozdzielczość kroków, uzyskując nawet 800 mikrokroków na obrót w trybie 1/4 czy jeszcze większe wartości przy wyższych podziałach. Sterownik doskonale nadaje się do zastosowań w drukarkach 3D, ploterach, systemach CNC oraz innych projektach wymagających precyzyjnego i płynnego sterowania ruchem. Produkt sprzedawany jest w wersji z zamontowanymi elementami SMD, bez dołączonych złączy, co pozwala użytkownikowi dostosować sposób montażu do własnych potrzeb.

Właściwości

  • Napięcie zasilania: 8,2 do 44 V
  • Ciągły prąd na fazę: 1,5 A (do 2,2 A z dodatkowym chłodzeniem)
  • Rozdzielczość mikrokroku: pełny, 1/2, 1/4, 1/8, 1/16, 1/32
  • Zabezpieczenia: przed przegrzaniem, nadprądem, podnapięciem, zwarciem
  • Kompatybilność z modułami A4988 i DRV8825
  • Wbudowany regulator, brak potrzeby zewnętrznego zasilania logicznego
  • Możliwość pracy z systemami 3,3 V i 5 V
  • Wymiary: 15,24 × 20,32 mm
  • Waga: 1,6 g
1200187

Cechy

Prąd wyjściowy
1,5 A
Ilość kanałów
1
Napięcie zasilania od
8,2 V
Napięcie zasilania do
44 V
