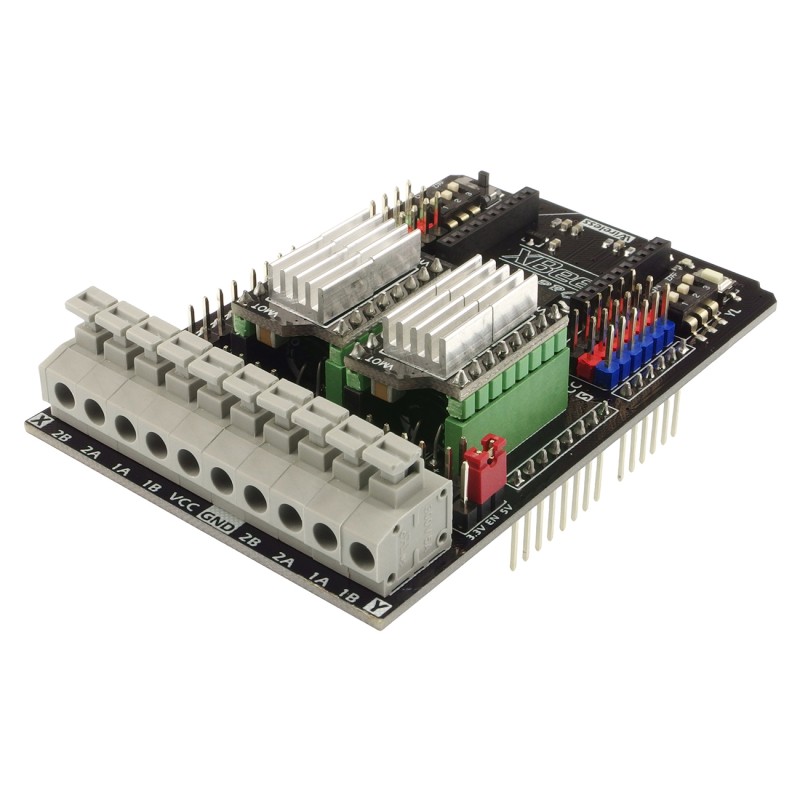

Gravity: Dual Bipolar Stepper Motor Shield - moduł sterownika silnika krokowego DRV8825 dla Arduino
ID: 569415
180,20 zł
Brutto
146,50 zł Netto
Moduł sterownika silnika krokowego DRV8825 dla Arduino. Pozwala na sterowanie dwoma napędami, wyposażony w złącze XBee. DFRobot DRI0023
Opis
Moduł sterownika silnika krokowego DRV8825 dla Arduino. Rozkład wyprowadzeń jest zgodny z Arduino Uno Rev3, dzięki czemu może być stosowany z wieloma popularnymi płytkami rozwojowymi. Pozwala na sterowanie dwoma silnikami bipolarnymi i wyposażony został w złącze XBee pozwalajace na podłączenie modułów komunikacyjnych WiFi, Bluetooth lub RF. Silniki mogą być zasilane napięciem od 8,2 do 45 V i są podłączane do wygodnych złączy zaciskowych. Na płytce wyprowadzono piny Arduino zgodnie ze standardem Gravity, co pozwala w łatwy sposób podłączyć dodatkowe czujniki. Pełna dokumentacja dostępna jest na stronie produktu.
Właściwości
- Napięcie wejściowe: 8,2 do 45 VDC
- Prąd wyjściowy: 1,6 A
- Napięcie robocze: 3,3/5 V
- Rozdzielczości mikrokroków: pełne, 1/2, 1/4, 1/8, 1/16, 1/32
- Obsługa dwóch bipolarnych silników krokowych
- Obsługa interfejsu XBee
- Kompatybilny z Arduino UNO R3, Leonardo, Mega
- Wymiary: 83 x 55 x 25 mm
- Waga: 48 g
569415
Cechy
- Prąd wyjściowy
- 1,6 A
- Ilość kanałów
- 2
- Napięcie zasilania od
- 8,2 V
- Napięcie zasilania do
- 45 V
Osoba odpowiedzialna BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
