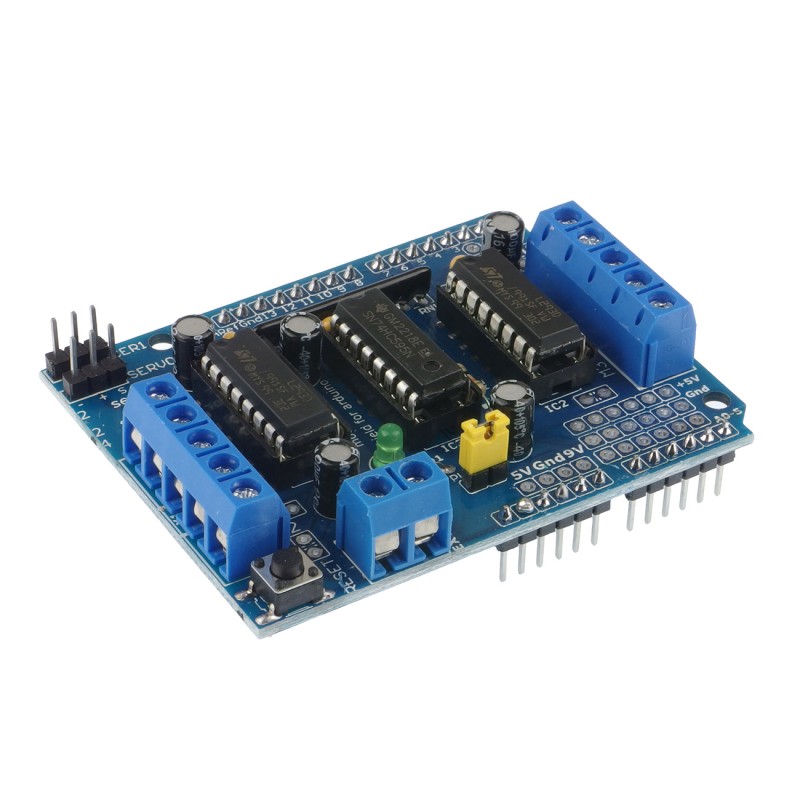

Nakładka rozszerzająca dla Arduino ze sterownikiem silników L293D (modL293D)
ID: 204176
5906623440603
9,45 zł
Brutto
7,68 zł Netto
Moduł zawiera dwa sterowniki silników L293D oraz rejestr przesuwny 74HC595. Rejestr przesuwny rozszerza 3 linie Arduino do 8 linii, co pozwala na sterowanie kierunkiem pracy silników. Wyjście L293D jest bezpośrednio sterowane wyjściami PWM Arduino
Opis
Moduł zawiera dwa sterowniki silników L293D oraz rejestr przesuwny 74HC595. Rejestr przesuwny rozszerza 3 linie Arduino do 8 linii, co pozwala na sterowanie kierunkiem pracy silników.
Wyjście L293D jest bezpośrednio sterowane wyjściami PWM Arduino
Właściwości
- 2 wyjścia dla serwomechanizmów „hobby” 5 V połączone z dedykowanym regulatorem czasowym o wysokiej rozdzielczości
- 4 Mostki H: układy L293D zapewniają natężenie 0,6 A na mostek (natężenie maksymalne 1,2 A), ochronę przed przegrzaniem oraz wewnętrzne diody ochronne. Mogą uruchamiać silniki w zakresie napięć od 4,5 V DC do 25 V DC.
- Możliwość sterowania do czterech dwukierunkowych silników prądu stałego z indywidualnym, 8–bitowym wyborem prędkości (ok. 0,5 % rozdzielczości)
- Możliwość sterowania do 2 silników krokowych (jednobiegunowych lub dwubiegunowych) z cewką pojedynczą, podwójną lub przeplataniem
- Rezystory ściągające do masy utrzymują wyłączone silniki podczas włączania zasilania
- Duże złącza śrubowe umożliwiają łatwe podłączenie przewodów silników (18-26AWG) i zasilania
- Przycisk resetowania Arduino.
- 2-pinowe złącze i zworki do podłączenia zewnętrznego zasilania logiki/silnika
- Zgodny z Arduino Mega 1280 i 2560, Diecimila, Duemilanove oraz UNO
Opis wyprowadzeń
Do pobrania
204176
Cechy
- Prąd wyjściowy
- 600 mA
- Ilość kanałów
- 4
- Napięcie zasilania od
- 4,5 V
- Napięcie zasilania do
- 25 V
Producent BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
Osoba odpowiedzialna BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
