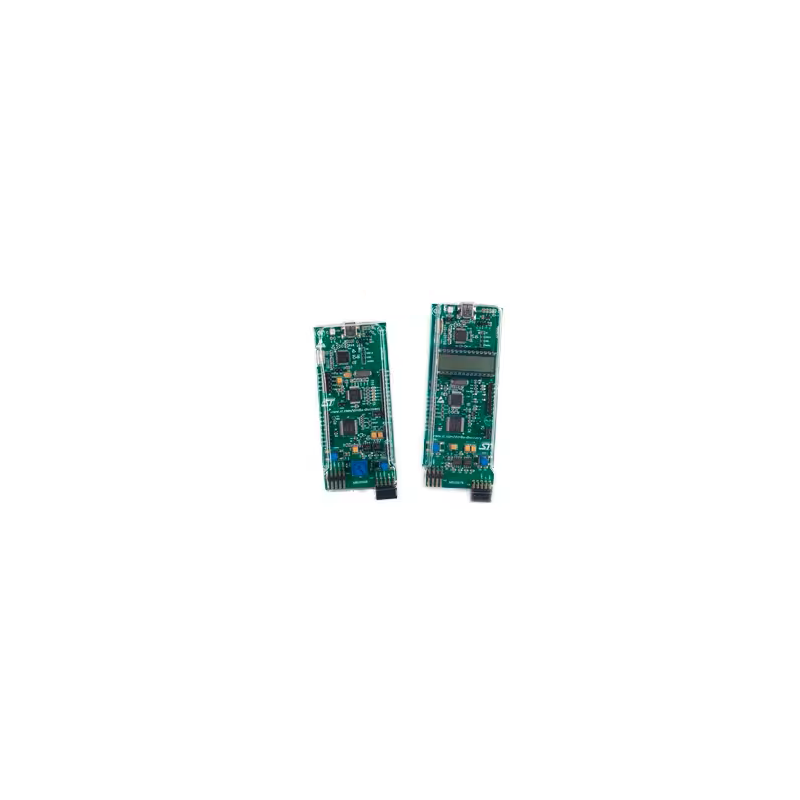

STM8A-DISCOVERY - zestaw dwóch płytek ewaluacyjnych z mikrokontrolerami STM8AF5288 i STM8AL3L68

Opis

STM8A-DISCOVERY to zestaw umożliwiający poznanie i rozwój aplikacji opartych na rodzinie mikrokontrolerów STM8AF oraz STM8AL przeznaczonych do zastosowań motoryzacyjnych. Składa się z dwóch dedykowanych płytek aplikacyjnych, które można połączyć za pomocą sieci LIN. Płytka STM8AF umożliwia komunikację zarówno CAN, jak i LIN, pracując przy napięciu 5 V i wyposażona jest w zintegrowany transceiver do łatwego podłączenia do sieci. Płytka STM8AL obsługuje komunikację LIN w trybie slave, korzysta z wyświetlacza LCD alfanumerycznego o 4 cyfrach i działa przy napięciu 3,3 V, oferując także tryby niskiego poboru energii. Obie płytki posiadają przyciski, diody LED oraz zewnętrzne złącza, które pozwalają na różnorodne konfiguracje, umożliwiając pełne wykorzystanie możliwości mikrokontrolerów.

Właściwości

• Wspólne cechy STM8AF i STM8AL:
  • Wbudowany programator/debugger ST-LINK/V2
  • Zasilanie przez USB 5 V
  • Wewnętrzny podwójny przetwornik step-up ST662A generujący 12 V z USB
  • Zewnętrzne zasilanie aplikacji VBAT do 14 V
  • Oscylator kwarcowy 16 MHz
  • Układ zarządzania energią L99PM62GXP z interfejsem SPI, obsługą LIN i CAN oraz sterowaniem wyjściami wysokoprądowymi
  • 2 przyciski USER1 i USER2
  • Rozszerzone złącze do sterownika L99PM62GXP z przekaźnikami i funkcjami wake-up
• Cechy dedykowane STM8AF:
  • Mikrokontroler STM8AF5288T: 64 KB Flash, 2 KB EEPROM, LIN, CAN, 48-pin
  • 7 diod LED: LD1 (czerwona/zielona) do komunikacji USB, LD2 (czerwona) zasilanie 5 V, 5 diod użytkownika (LD3-LD7)
  • Potencjometr RV1 podłączony do ADC
  • Złącza rozszerzeń dla MCU: pełen port B, wolne piny portów, RESET
• Cechy dedykowane STM8AL:
  • Mikrokontroler STM8AL3L68T: 32 KB Flash, 1 KB EEPROM, obsługa LCD, 48-pin
  • 4 diody LED: LD1 (czerwona/zielona) do komunikacji USB, LD2 (czerwona) zasilanie 3,3 V, 2 diody użytkownika (LD3 i LD4)
  • 4-cyfrowy wyświetlacz alfanumeryczny LCD z paskami
  • Złącza rozszerzeń dla MCU: wolne piny portów, RESET

W zestawie

• Płytka STM8AF z mikrokontrolerem STM8AF5288T
• Płytka STM8AL z mikrokontrolerem STM8AL3L68T
• Kabel USB do zasilania i programowania
