Płytka rozwojowa Tuya T5-E1 AMOLED 1.75 cala GPS - Waveshare 33468

Opis

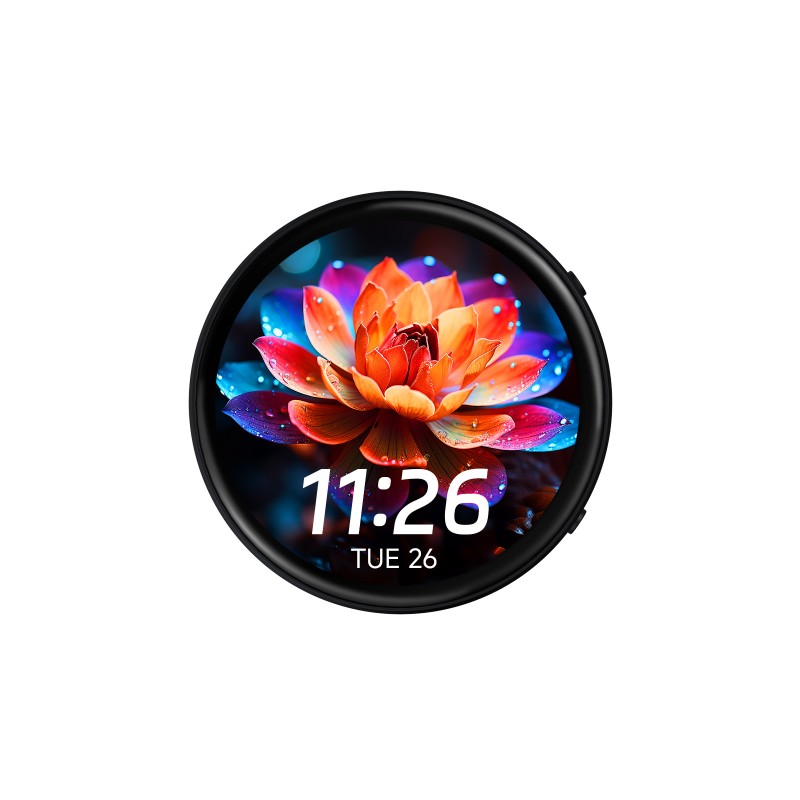

Waveshare 33468 to samodzielna płytka rozwojowa oparta na platformie Tuya T5-E1, wyposażona w okrągły dotykowy wyświetlacz AMOLED 1.75 cala o rozdzielczości 466 x 466 pikseli. Moduł jest wykorzystywany w projektach wymagających kompaktowego, energooszczędnego interfejsu graficznego o wysokiej jakości obrazu oraz obsługi dotyku. Zastosowany wyświetlacz AMOLED zapewnia wysoki kontrast, głęboką czerń oraz szerokie kąty widzenia.

Płytka komunikuje się z wyświetlaczem poprzez interfejs QSPI, co umożliwia szybkie odświeżanie grafiki przy niskim obciążeniu systemu. Zintegrowany panel dotykowy pozwala na bezpośrednią interakcję użytkownika z interfejsem. Produkt jest zgodny z Tuya Smart Global AI Cloud Development Platform, co umożliwia integrację z ekosystemem Tuya, rozwój aplikacji IoT oraz wykorzystanie wybranych modeli AI.

Wersja GPS została dodatkowo wyposażona w moduł pozycjonowania GPS, dzięki czemu płytka może być wykorzystywana w urządzeniach lokalizacyjnych, trackerach, systemach mobilnych oraz inteligentnych urządzeniach ubieralnych. Konstrukcja typu all-in-one sprawia, że moduł jest wykorzystywany w prototypach urządzeń końcowych bez potrzeby stosowania dodatkowych płytek sterujących.

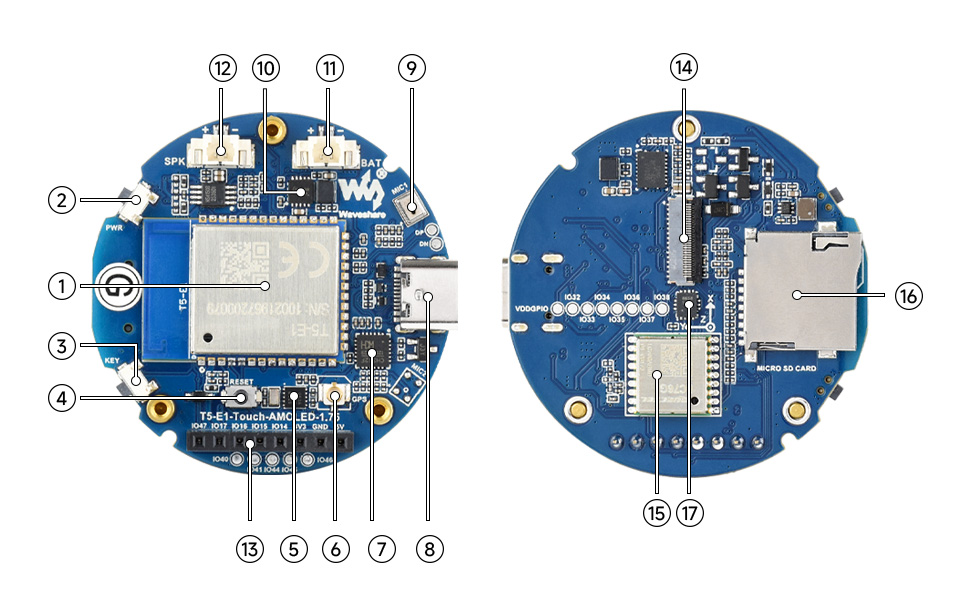

1. Moduł T5-E1 - Układ SoC z obsługą WiFi i Bluetooth, częstotliwość pracy 480 MHz, z wbudowaną pamięcią 16 MB PSRAM oraz zewnętrzną pamięcią Flash 8 MB
2. Przycisk PWR - Do włączania i wyłączania zasilania, z możliwością przypisania funkcji użytkownika
3. Przycisk KEY - Przycisk użytkownika do konfigurowalnych funkcji
4. Przycisk RESET
5. PCF85063 - Układ RTC
6. Złącze anteny GPS IPEX 1 - Do podłączenia zewnętrznej ceramicznej anteny GNSS
7. CH342F - Układ USB do podwójnego portu szeregowego
8. Port Type-C - Port USB Type-C modułu T5-E1, do programowania, wgrywania oprogramowania oraz podglądu logów
9. Mikrofon
10. Układ ładowania i rozładowania akumulatora
11. Złącze akumulatora litowego MX1.25 - Złącze MX1.25 2-pin do akumulatora litowego 3.7 V, obsługa ładowania i rozładowania
12. Złącze głośnika MX1.25 2-pin - Złącze MX1.25 2-pin do podłączenia głośnika
13. Złącze żeńskie 8-pin raster 2.54 mm - Do łatwego debugowania zewnętrznego lub podłączania czujników
14. Złącze taśmy wyświetlacza
15. Moduł LC76G - Moduł pozycjonowania GPS
16. Slot karty TF
17. QMI8658 - 6-osiowa jednostka IMU zawierająca 3-osiowy żyroskop oraz 3-osiowy akcelerometr

Właściwości

• Platforma i układ sterujący
  • Platforma: Tuya T5-E1
  • Obsługa ekosystemu: Tuya Smart Global AI Cloud
  • Wsparcie AI: obsługa wybranych modeli AI
• Wyświetlacz
  • Typ wyświetlacza: AMOLED
  • Kształt: okrągły
  • Przekątna: 1.75 cala
  • Rozdzielczość: 466 x 466
  • Interfejs wyświetlacza: QSPI
  • Charakterystyka: wysoki kontrast, głęboka czerń, szerokie kąty widzenia
• Dotyk
  • Typ panelu dotykowego: pojemnościowy
  • Obsługa dotyku: tak
  • Liczba punktów dotyku: wielopunktowy
• Łączność i lokalizacja
  • Moduł GPS: tak
  • Zastosowanie GPS: pozycjonowanie, śledzenie lokalizacji
• Interfejsy i komunikacja
  • Interfejs wyświetlacza: QSPI
  • Interfejsy komunikacyjne: zgodne z platformą Tuya T5-E1
• Zastosowania
  • Urządzenia IoT
  • Inteligentne zegarki i opaski
  • Trackery GPS
  • Interfejsy użytkownika urządzeń przenośnych
  • Prototypy urządzeń smart
• Właściwości fizyczne
  • Typ produktu: samodzielna płytka rozwojowa
  • Konstrukcja: all-in-one z wyświetlaczem i dotykiem

W zestawie

• 1x T5-E1-Touch-AMOLED-1.75-G
• 1x Głośnik 8Ω 2W
• 1x Ceramiczna antena GNSS
