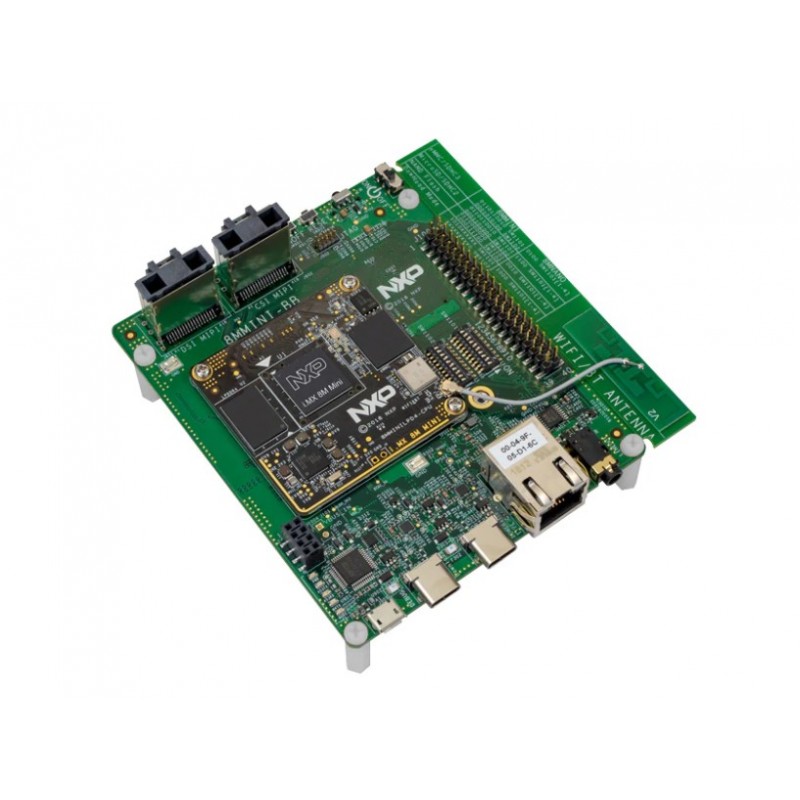

8MMINILPD4-EVK - zestaw ewaluacyjny z procesorem i.MX 8M Mini Quad

Opis

Zestaw ewaluacyjny z procesorem i.MX 8M Mini Quad. Składa się z płyty głównej oraz płytki z procesorem aplikacyjnym wpinanym w płytę główną. Zestaw posiada moduł WiFi oraz Bluetooth 4.1 z wbudowaną antenę chipową. Zestaw wyposażony jest w szereg złączy m.in. do obsługi wyświetlacza, audio czy złącze USB 3.0. Komputer posiada wsparcie dla systemów Linux, Android oraz FreeRTOS.

Właściwości

• Procesor
• Procesor aplikacji i.MX 8M Mini Quad
• 4x Cortex-A53 @ 1,8 GHz
• 1x Cortex-M4 @ 400 MHz
• Pamięć
• RAM 2 GB (32-bitowy LPDDR4)
• eMMC 5.0/5.1 z 16 GB
• Złącze SD/MMC
• QSPI z 32 MB
• Interfejs wyświetlacza
• Złącze mini-SAS kamery MIPI-CSI
• Złącze MIPI-DSI Display mini-SAS
• Komunikacja bezprzewodowa
• MIMO 1x1 Wi-Fi 802.11a/b/g/n/ac i BT4.1
• Wbudowana antena chipowa
• Złącze anteny zewnętrznej
• Audio
• Audio DAC 24-bit 192 kHz stereo
• Złącze audio HP Jack 3,5 mm
• Złącze rozszerzenia płytki dla interfejsów audio
• Łączność
• Ethernet 10/100/1000
• Złącze USB 3.0 typu C
• Interfejs PCIe M.2
• Debugowanie
• Złącze JTAG
• UART przez USB
• Wspierany system operacyjny
• Linux
• Android
• FreeRTOS

Opis i rozmieszczenie złączy

W zestawie

• Zestaw i.MX 8M Mini EVK
• Kabel USB (micro-B na standard-A)
• Kabel USB typu C - męski typu C na męski typu A
• Adapter USB typu C na A
• Zasilacz USB typu C 45 W, 5V/3A; 9 V/3A; 15 V/3 A; Obsługiwane 20 V/2,25 A
• Karta IMX-MIPI-HDMI
• Kabel Mini-SAS
• Android BSP na eMMC
