7,3-calowy wyświetlacz E-Paper E6 w drewnianej ramce do Raspberry Pi Zero - Waveshare 33280

Opis

7,3-calowy E-Paper E6 Photo Frame stanowi rozwiązanie przeznaczone do prezentacji statycznych treści graficznych, takich jak zdjęcia, grafiki informacyjne czy panele statusowe, w połączeniu z płytkami Raspberry Pi Zero. Zastosowany wyświetlacz e-papierowy w technologii E6 obsługuje pełną paletę kolorów charakterystyczną dla tego typu paneli, zachowując jednocześnie bardzo niski pobór energii.

Rozdzielczość 800 x 480 pikseli zapewnia dobrą czytelność wyświetlanych treści, a powierzchnia e-papierowa nie emituje światła, co umożliwia komfortowy odbiór obrazu w silnym oświetleniu zewnętrznym. Obraz pozostaje widoczny bez zasilania, a energia pobierana jest wyłącznie podczas odświeżania ekranu, co pozwala na ultra-długi czas pracy w trybie czuwania.

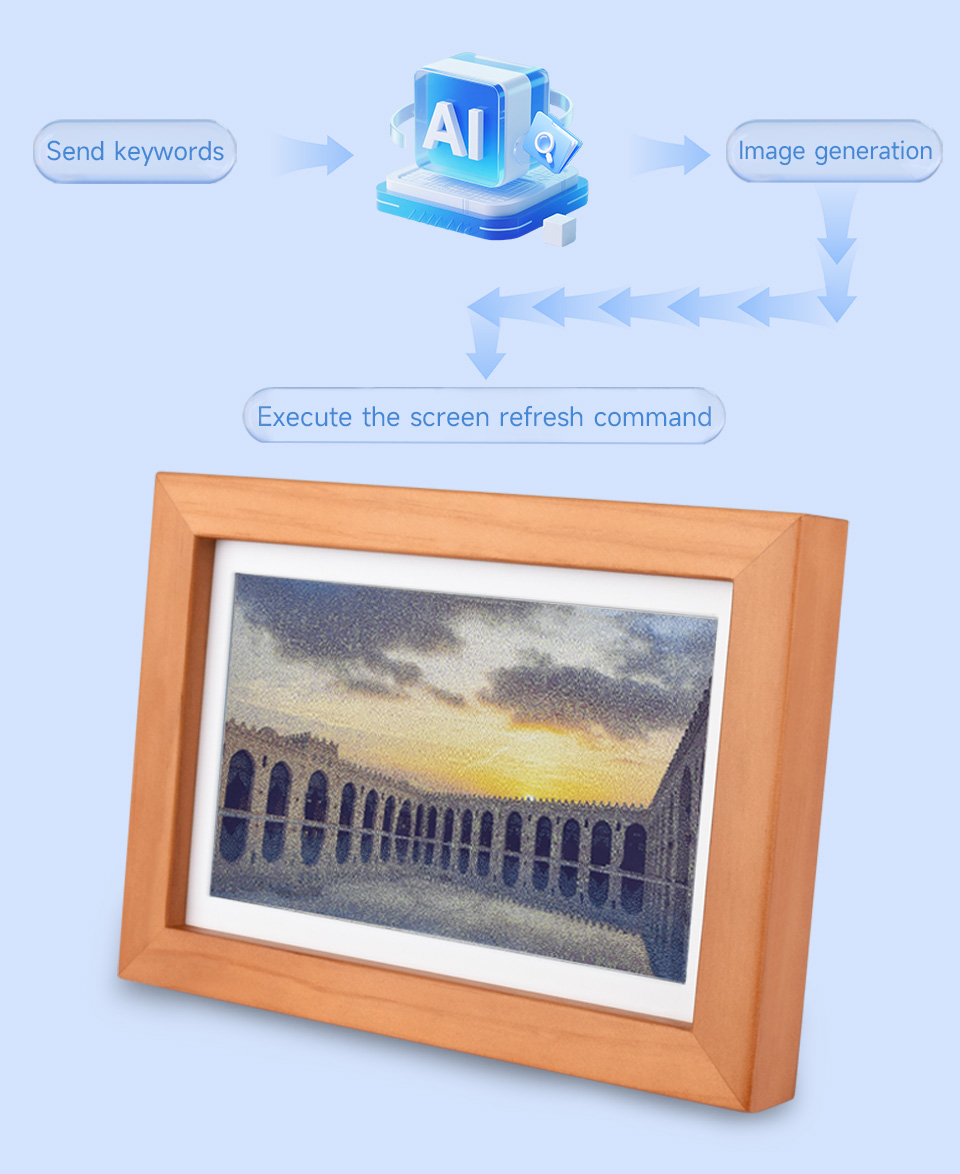

Całość umieszczona została w estetycznej ramce wykonanej z litego drewna, dzięki czemu moduł może pełnić funkcję cyfrowej ramki fotograficznej lub elementu dekoracyjnego. Konstrukcja przewidziana jest do współpracy z Raspberry Pi Zero.

Produkt znajduje zastosowanie w projektach typu digital signage, ramkach fotograficznych, wyświetlaczach informacyjnych, systemach IoT oraz instalacjach artystycznych wymagających niskiego zużycia energii i estetycznego wyglądu.

1. Złącze 40PIN Raspberry Pi - Do podłączania płytek z serii Raspberry Pi Zero
2. Port USB Type-C - Do zasilania całego układu oraz ładowania akumulatora
3. Przycisk zasilania - Włączanie i wyłączanie zasilania całego układu (nie dotyczy ładowania akumulatora)
4. Wskaźnik ładowania - Sygnalizacja stanu ładowania akumulatora
5. Złącze debugowania portu szeregowego - Dopasowane do złącza UART Raspberry Pi, umożliwia sterowanie Raspberry Pi bez połączenia z internetem
6. Złącze akumulatora litowego - Złącze PH2.0 do akumulatora litowego 3,7 V, obsługa ładowania i rozładowania
7. INA219 - Monitor napięcia i prądu
8. Układ RTC - Wysokoprecyzyjny zegar czasu rzeczywistego DS3231
9. Złącze akumulatora RTC - Do podłączenia ładowalnego akumulatora litowego z gniazdem JST SH1.0 2PIN (3 V)
10. Interfejs wyświetlacza e-papierowego
11. EEPROM
12. ETA6003 - Układ ładowania i rozładowania akumulatora
13. SCT12A0DHKR - Układ podwyższający napięcie

Właściwości

• Typ wyświetlacza: E-Paper E6 pełnokolorowy
• Przekątna wyświetlacza: 7,3 cala
• Rozdzielczość: 800 x 480
• Interfejs komunikacyjny: SPI
• Technologia wyświetlania: e-papier
• Pobór energii: tylko podczas odświeżania obrazu
• Czas czuwania: bardzo długi
• Przeznaczenie: Raspberry Pi Zero
• Obudowa: ramka z litego drewna
• Zastosowanie: wyświetlanie statycznych treści graficznych

W zestawie

• RPi Zero PhotoPainter x1
• Płyta akrylowa x1
• Folia ochronna ekranu x1
• Przewód 3PIN typu „squid” x1
• Płytka CH343 USB UART (USB Type-C) x1
• Zawieszka hakowa (łącznie 2 szt., 1 szt. zamontowana) x1
• Trójkątne narzędzie do otwierania obudów x1
• Zestaw śrub i dystansów miedzianych x1
