ESP32-S3-PhotoPainter - 7,3″ kolorowy wyświetlacz e-papierowy E6 w drewnianej ramce - Waveshare 32408

Opis

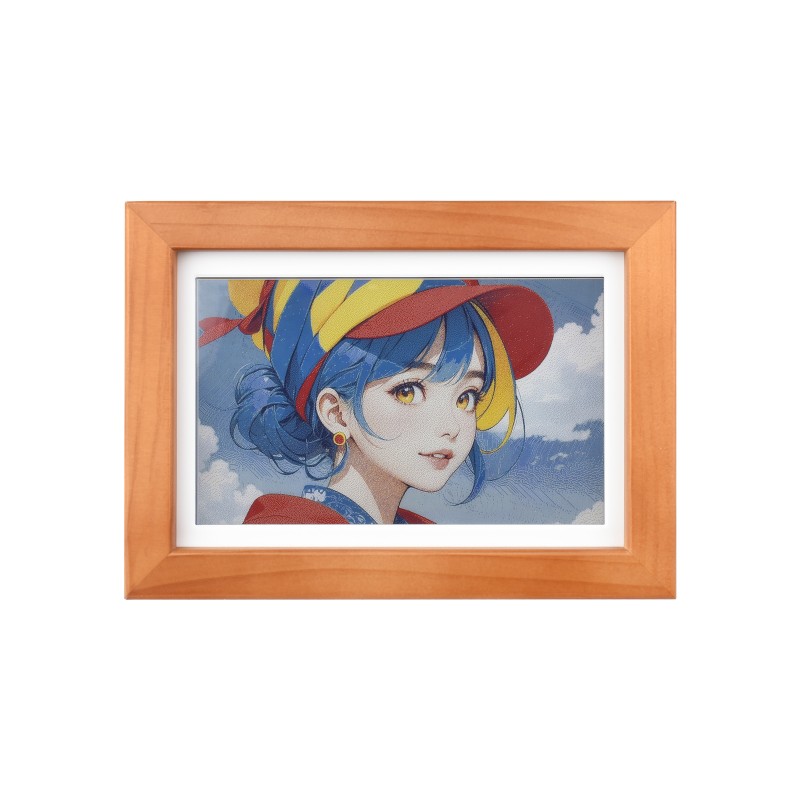

ESP32-S3-PhotoPainter to inteligentna ramka cyfrowa AIoT oparta na mikrokontrolerze ESP32-S3, wyposażona w 7,3-calowy pełnokolorowy wyświetlacz e-papierowy E Ink Spectra 6 (E6) o rozdzielczości 800 × 480 px, zamknięta w estetycznej ramce z litego drewna. Urządzenie zaprojektowane zostało z myślą o ultra-niskim poborze energii – zasilanie wymagane jest praktycznie wyłącznie podczas odświeżania obrazu, a wyświetlana treść pozostaje widoczna bez poboru mocy.

Sercem modułu jest dwurdzeniowy mikrokontroler ESP32-S3 (Xtensa LX7, do 240 MHz) z obsługą Wi-Fi 2,4 GHz oraz Bluetooth 5 LE, umożliwiający komunikację sieciową, integrację z systemami AIoT oraz zdalną aktualizację treści. Na pokładzie znajduje się 16 MB pamięci Flash oraz 8 MB PSRAM, zapewniające zasoby do obsługi grafiki, dźwięku i logiki aplikacji.

Wyświetlacz wykorzystuje technologię E6 Full Color, obsługującą 6 kolorów podstawowych z użyciem algorytmów ditheringu, co pozwala uzyskać kontrastowy, nasycony obraz o charakterystycznym „papierowym” wyglądzie. Moduł wyposażony jest w kodeki audio, podwójną matrycę mikrofonów, układ RTC, czujnik temperatury i wilgotności SHTC3, gniazdo karty TF (microSD) oraz zaawansowany układ zarządzania zasilaniem, co pozwala na realizację funkcji takich jak:

• cyfrowa ramka na zdjęcia,
• wyświetlanie informacji środowiskowych (temperatura, wilgotność),
• interakcja głosowa AI,
• generowanie obrazów metodą AI Text-to-Image.

Wersja z baterią litową 3,7 V umożliwia pracę autonomiczną bez stałego zasilania, oferując bardzo długi czas działania w trybie czuwania oraz tysiące odświeżeń ekranu na jednym ładowaniu (bez dodatkowych energochłonnych peryferiów). Obudowa w formie klasycznej ramki fotograficznej posiada obrotową podstawkę biurkową oraz uchwyt do zawieszenia na ścianie.

1. ESP32-S3-WROOM-1-N16R8 – układ SoC z obsługą Wi-Fi i Bluetooth, częstotliwość taktowania do 240 MHz, z wbudowaną pamięcią Flash 16 MB oraz PSRAM 8 MB
2. Czujnik temperatury i wilgotności SHTC3 – umożliwia pomiar temperatury i wilgotności otoczenia, wspiera funkcje monitorowania środowiska
3. Układ ES7210 – przetwornik ADC audio – wysokowydajny, energooszczędny przetwornik analogowo-cyfrowy audio, obsługa wielokanałowych wejść mikrofonowych
4. Układ ES8311 – przetwornik DAC audio – wysokowydajny, energooszczędny przetwornik cyfrowo-analogowy audio
5. AXP2101 – wysoko zintegrowany układ zarządzania zasilaniem
6. Gniazdo karty TF (microSD) – obsługa kart TF sformatowanych w systemie FAT32 do rozszerzenia pamięci danych
7. Złącze głośnika MX1.25 2-pin – wyjście sygnału audio do podłączenia zewnętrznego głośnika
8. Złącze baterii litowej MX1.25 2-pin – do podłączenia baterii litowej
9. Złącze zapasowej baterii RTC MX1.25 2-pin – obsługa wyłącznie ładowalnych baterii podtrzymania RTC
10. Przycisk KEY – programowalny przycisk do funkcji użytkownika
11. Przycisk BOOT – naciśnięcie podczas włączania zasilania umożliwia wejście w tryb programowania
12. Przycisk zasilania PWR – włączanie i wyłączanie zasilania systemu
13. PCF85063 – układ zegara czasu rzeczywistego (RTC) do podtrzymania i odmierzania czasu
14. Podwójna matryca mikrofonów – konstrukcja z dwoma mikrofonami, umożliwiająca bardziej zaawansowaną interakcję głosową
15. Port USB Type-C – programowanie urządzenia oraz wyświetlanie logów systemowych

Właściwości

• Mikrokontroler: ESP32-S3
• Architektura: Dwurdzeniowy 32-bit Xtensa LX7
• Częstotliwość taktowania: do 240 MHz
• Łączność bezprzewodowa: Wi-Fi 2.4 GHz, Bluetooth 5 LE
• Pamięć SRAM: 512 kB
• Pamięć ROM: 384 kB
• Pamięć Flash: 16 MB
• Pamięć PSRAM: 8 MB
• Typ wyświetlacza: E-paper (E-Ink Spectra 6, E6 Full Color)
• Przekątna wyświetlacza: 7.3 cala
• Rozdzielczość: 800 × 480 px
• Kolory wyświetlania: czarny, biały, zielony, niebieski, czerwony, żółty
• Skala szarości: 2 poziomy
• Rozmiar obszaru aktywnego: 160.0 × 96.0 mm
• Rozstaw pikseli: 0.2 × 0.2 mm
• Kąt widzenia: >170°
• Czas odświeżania: ok. 12 s
• Pobór mocy w trybie uśpienia: ≤ 1 mA
• Zużycie energii: energia pobierana głównie podczas odświeżania obrazu
• Technologia wyświetlania: E-Ink Spectra 6 (E6), dithering kolorów
• Cechy obrazu: wysoki kontrast, wysoka saturacja kolorów, efekt „papierowy”
• Układ RTC: PCF85063
• Czujnik temperatury i wilgotności: SHTC3
• Układ zarządzania zasilaniem: AXP2101
• Kodeki audio:
  • ES7210 – ADC (wejście audio, mikrofony)
  • ES8311 – DAC (wyjście audio)
• Mikrofony: Podwójna matryca mikrofonów
• Wyjście audio: Złącze głośnika MX1.25
• Gniazdo karty pamięci: TF (microSD, FAT32)
• Zasilanie:
  • Napięcie ładowania / pracy: 5 V
  • Złącze baterii: MX1.25 (3.7 V)
  • Zasilanie podtrzymania RTC: oddzielne złącze (akumulator RTC, ładowalny)
• Obudowa: Drewniana ramka fotograficzna (lite drewno)
• Montaż:
  • Podstawka obrotowa (biurkowa)
  • Uchwyt do zawieszenia na ścianie
• Wymiary całkowite: 154.0 × 214.0 × 32.0 mm
• Przeznaczenie: cyfrowa ramka foto, AIoT, wyświetlacze informacyjne, smart home
• Oprogramowanie: Open Source

W zestawie

• ESP32-S3-PhotoPainter
• Czytnik kart
• Folia ochronna na ekran
• Przewód USB Type-A → USB Type-C (~1 m)
• Głośnik 8 Ω / 2 W
• Uchwyt do zawieszenia (2 szt., 1 zamontowany)
• Narzędzie do otwierania obudowy
• Karta TF 16 GB
• Bateria litowa 3,7 V
