Soldered Inkplate 6FLICK - e-paper 6" z obudową i akumulatorem

Opis

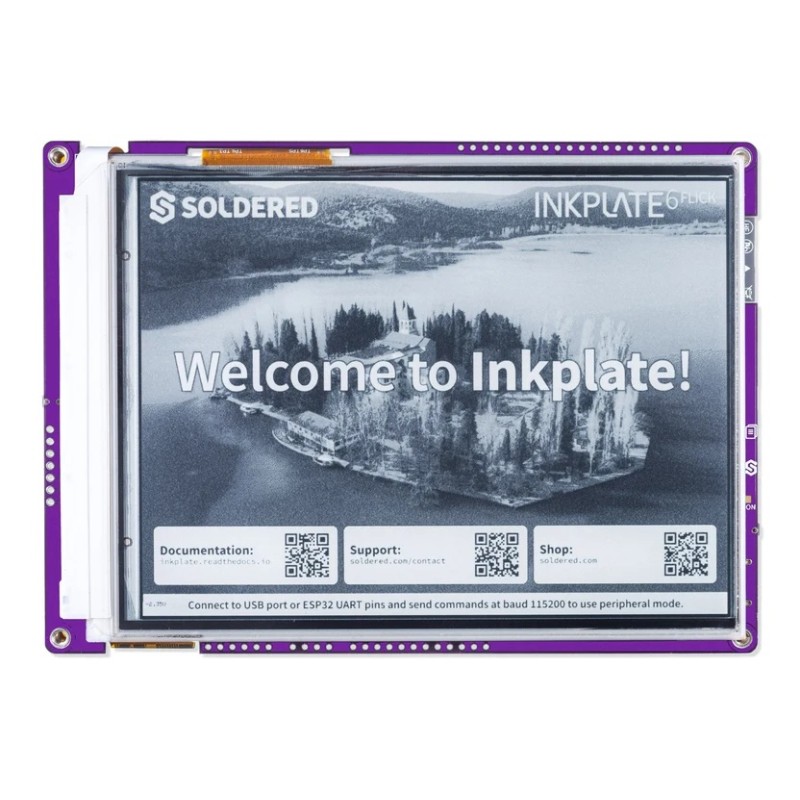

Programowalny moduł z wyświetlaczem e-paper Inkplate 6FLICK firmy Soldered jest wyposażony w 6-calowy panel E Ink ED060XC3 o rozdzielczości 1024 × 758px. Ekran obsługuje tryb czarno-biały oraz 3-bitową skalę szarości z 8 poziomami, a także częściowe odświeżanie obrazu. W trybie 1-bitowym odświeżenie trwa około 225ms, natomiast w trybie 3-bitowej skali szarości około 1,26s.

Inkplate 6FLICK wyróżnia się pojemnościowym ekranem dotykowym obsługującym dwa jednoczesne punkty dotyku oraz wbudowanym przednim podświetleniem z regulacją w 64 poziomach jasności. Dzięki temu moduł może służyć nie tylko do prezentowania statycznych informacji, ale również do budowy interaktywnych paneli sterujących, czytników, terminali i interfejsów użytkownika. Panel e-paper zachowuje wyświetlaną treść bez zasilania, natomiast przednie podświetlenie umożliwia korzystanie z urządzenia także przy słabym oświetleniu.

Moduł jest oparty na ESP32-WROVER z komunikacją WiFi i Bluetooth. Na płytce znajdują się czytnik kart microSD, zegar czasu rzeczywistego RTC z podtrzymaniem bateryjnym oraz złącze easyC/Qwiic. Dostępne są również linie GPIO oraz interfejsy I2C i SPI. Złącze USB-C służy do zasilania i programowania, a układ CH340 realizuje komunikację USB-UART. Inkplate 6FLICK współpracuje z Arduino, MicroPython i ESP-IDF, obsługuje LVGL, a biblioteka Arduino jest kompatybilna z Adafruit GFX.

Wariant 333320 jest dostarczany z obudową oraz akumulatorem Li-Ion 3,7V. Wbudowany układ ładowania umożliwia ładowanie akumulatora po podłączeniu USB-C, a pobór prądu w trybie deep sleep wynosi około 23µA. Wymiary urządzenia w obudowie wynoszą 173,3 × 116,8 × 14,5mm. Zastosowany panel e-paper pochodzi z odzysku z czytników e-booków, dlatego na jego powierzchni mogą występować niewielkie ślady kosmetyczne, które nie wpływają na działanie wyświetlacza.

Właściwości

• Typ: programowalny moduł z wyświetlaczem e-paper
• Wyświetlacz: E Ink ED060XC3
• Przekątna: 6"
• Rozdzielczość: 1024 × 758px
• Tryby obrazu: 1-bit czarno-biały oraz 3-bitowa skala szarości
• Liczba poziomów szarości: 8
• Odświeżanie w trybie 1-bit: około 225ms
• Odświeżanie w trybie 3-bit: około 1,26s
• Obsługa częściowego odświeżania
• Ekran dotykowy: pojemnościowy
• Liczba jednoczesnych punktów dotyku: 2
• Podświetlenie przednie: Tak
• Regulacja podświetlenia: 64 poziomy
• Mikrokontroler: ESP32-WROVER
• WiFi: Tak
• Bluetooth: Tak
• Czytnik kart pamięci: microSD
• Zegar czasu rzeczywistego: RTC z podtrzymaniem bateryjnym
• Złącze rozszerzeń: easyC / Qwiic
• Interfejsy: GPIO, I2C, SPI
• Złącze USB: USB-C
• Konwerter USB-UART: CH340
• Zasilanie: USB-C lub akumulator Li-Ion
• Akumulator: Li-Ion 3,7V
• Wbudowany układ ładowania akumulatora
• Pobór prądu w trybie deep sleep: około 23µA
• Środowiska programistyczne: Arduino, MicroPython, ESP-IDF
• Obsługa LVGL
• Kompatybilność biblioteki Arduino: Adafruit GFX
• Konstrukcja open-source
• Panel e-paper pochodzący z odzysku
• Wymiary bez obudowy: 150,4 × 107,8 × 11,5mm
• Wymiary z obudową: 173,3 × 116,8 × 14,5mm
• Wersja: z ekranem e-paper, obudową i akumulatorem
• Producent: Soldered Electronics
• Kod produktu: 333320

W zestawie

• Inkplate 6FLICK z wyświetlaczem e-paper 6"
• Obudowa
• Akumulator Li-Ion 3,7V
• Przewód USB-C - USB-C
