ESP32-S3-KORVO-2-LCD - moduł wyświetlacza 2,4" 320x240 z panelem dotykowym
ID: 1206212
5902186339521
199,00 zł
Brutto
161,79 zł Netto
Moduł wyświetlacza ESP32-S3-KORVO-2-LCD V1.0 rozszerza platformę ESP32-S3-Korvo-2 o ekran LCD 2,4" o rozdzielczości 320 x 240 px oraz 10-punktowy pojemnościowy panel dotykowy. Komunikacja z płytą główną odbywa się za pośrednictwem dedykowanego połączenia FPC, a obraz przesyłany jest przez interfejs SPI. Płytka ESP32-S3-Korvo-2 nie wchodzi w skład produktu. Espressif ESP32-S3-KORVO-2-LCD
Opis
Moduł wyświetlacza ESP32-S3-KORVO-2-LCD V1.0 rozszerza możliwości platformy ESP32-S3-Korvo-2 o obsługę interfejsu graficznego i sterowania dotykowego. Moduł wyposażono w kolorowy wyświetlacz LCD o przekątnej 2,4" i rozdzielczości 320 x 240 px. Za sterowanie ekranem odpowiada kontroler Ilitek ILI934, a transmisja danych obrazu pomiędzy wyświetlaczem a ESP32-S3 wykorzystuje magistralę SPI.

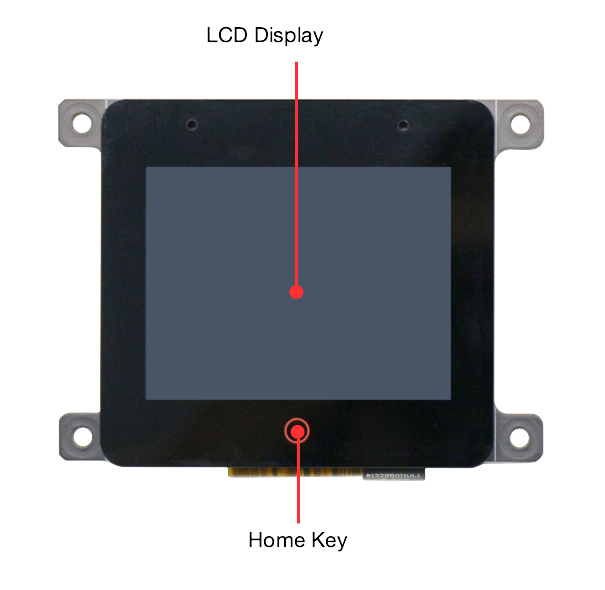

Z ekranem zintegrowano 10-punktowy pojemnościowy panel dotykowy, pozwalający wykorzystać zestaw do budowy graficznych interfejsów użytkownika, paneli sterowania oraz urządzeń łączących obsługę dotykową z funkcjami audio i multimedialnymi platformy ESP32-S3-Korvo-2. Na płytce znajduje się również przycisk Home, którego funkcja została oznaczona przez producenta jako zarezerwowana w obecnej wersji sprzętowej.

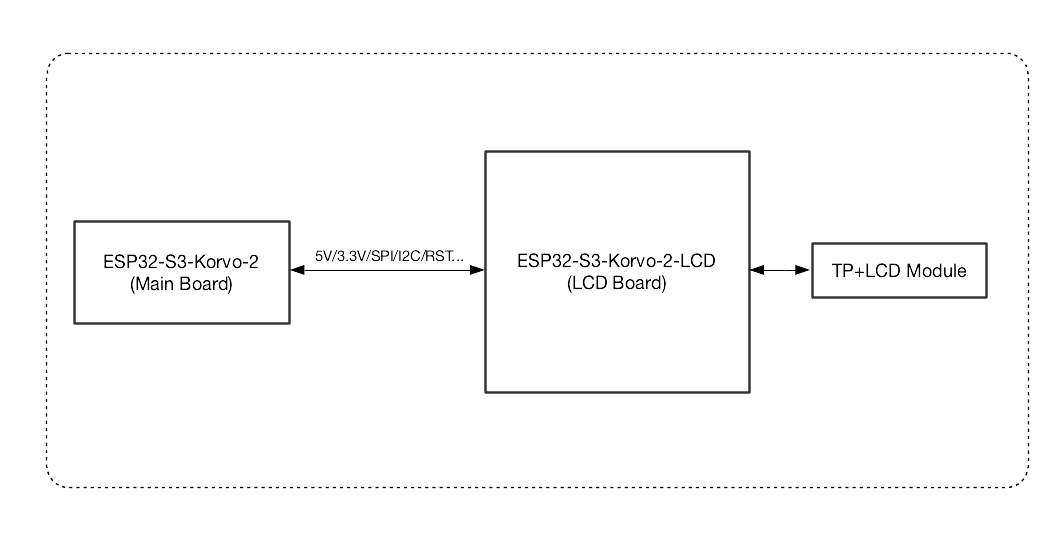

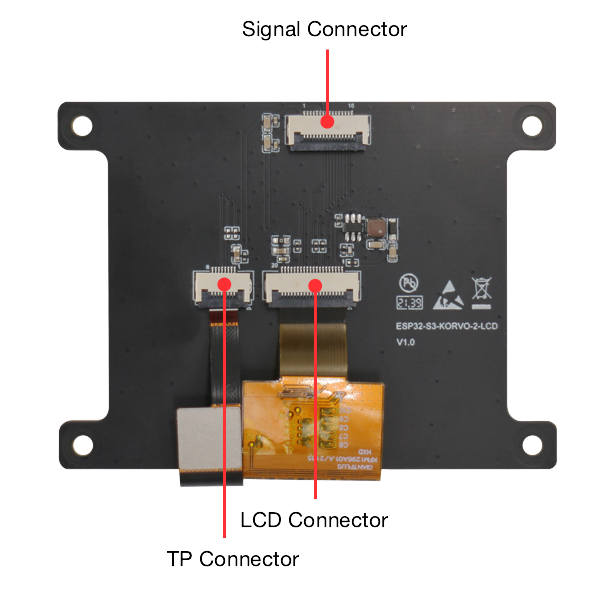

Połączenie z płytą główną ESP32-S3-Korvo-2 realizowane jest przewodem FPC. Złącze sygnałowe przekazuje pomiędzy płytkami zasilanie, masę oraz sygnały sterujące. Konstrukcja modułu obejmuje również osobne złącza wyświetlacza LCD i panelu dotykowego. ESP32-S3-KORVO-2-LCD nie zastępuje płyty głównej i nie pracuje jako samodzielna płytka rozwojowa - do wykorzystania jego funkcji wymagany jest kompatybilny ESP32-S3-Korvo-2.
Właściwości
- Model: ESP32-S3-KORVO-2-LCD V1.0
- Typ: moduł wyświetlacza dla ESP32-S3-Korvo-2
- Typ wyświetlacza: LCD
- Przekątna ekranu: 2,4"
- Rozdzielczość: 320 x 240 px
- Kontroler wyświetlacza: Ilitek ILI934
- Interfejs wyświetlacza: SPI
- Panel dotykowy: pojemnościowy
- Obsługa dotyku: 10 punktów
- Złącze sygnałowe: FPC
- Złącze LCD: do połączenia wyświetlacza z układem sterującym płytki
- Złącze TP: do połączenia panelu dotykowego z układem płytki
- Przycisk Home: funkcja zarezerwowana w obecnej wersji
- Kompatybilność: ESP32-S3-Korvo-2
- Płytka ESP32-S3-Korvo-2 nie wchodzi w skład produktu
