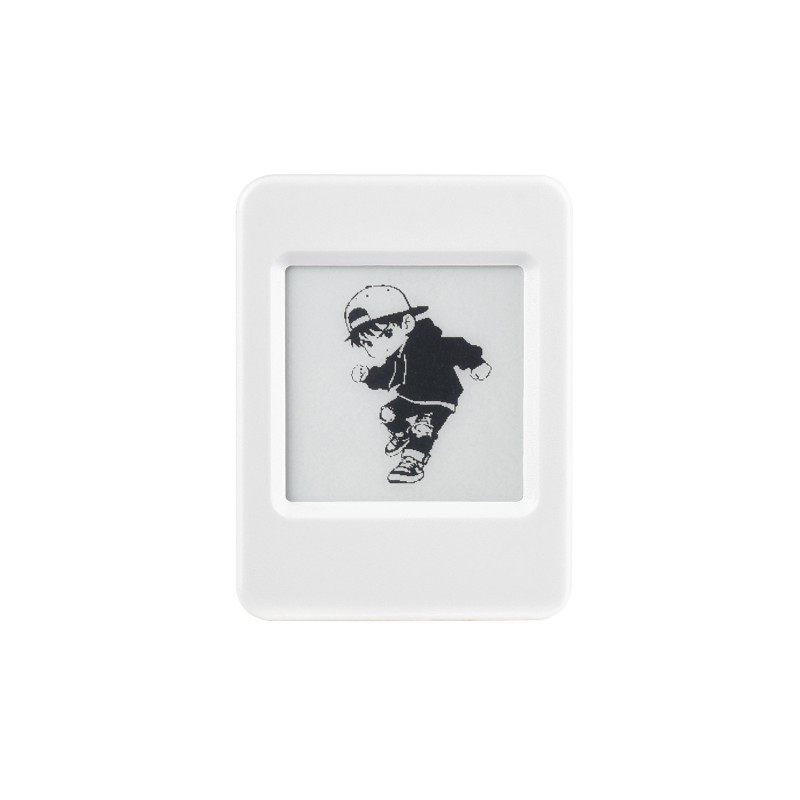

Widok główny
search
  • Widok główny
  • Widok od góry
  • Widok od dołu
  • Widok pod kątem (tył)
  • Widok pod kątem (tył - obrócona)
ID: 1205318
101,23 zł
Brutto

82,30 zł Netto

Płytka rozwojowa z mikrokontrolerem ESP32-S3 obsługującym Wi-Fi 2,4 GHz i Bluetooth 5 LE, wyposażona w dotykowy wyświetlacz e-Paper 1,54" o rozdzielczości 200 × 200 px z obsługą kolorów czarnego i białego. Moduł integruje mikrofon, głośnik, kodek audio ES8311, czujnik temperatury i wilgotności SHTC3, układ RTC PCF85063 oraz gniazdo kart microSD / TF, dzięki czemu sprawdza się w projektach AI, interfejsach głosowych i energooszczędnych urządzeniach IoT. Wymiary modułu wynoszą 53 × 39,8 × 16,9 mm. Akumulator nie znajduje się w zestawie. Waveshare ESP32-S3-Touch-ePaper-1.54-EN

24h
Dostępny
Dostępna ilość: 2
Kamami jest oficjalnym dystrybutorem ekranów, akcesoriów oraz modułów marki Waveshare.

Opis

Moduł rozwojowy oparty na mikrokontrolerze ESP32-S3 z dwurdzeniowym procesorem Xtensa LX7 taktowanym częstotliwością do 240 MHz. Konstrukcja wyposażona w wyświetlacz e-Paper o przekątnej 1,54", rozdzielczości 200 × 200 px oraz obsłudze dwóch kolorów: czarnego i białego. Ekran zapewnia bardzo niski pobór energii oraz dobrą czytelność w świetle naturalnym i sztucznym, dzięki czemu platforma sprawdza się w urządzeniach przenośnych, terminalach IoT, elektronicznych etykietach oraz projektach typu e-reader.


Układ ESP32-S3 obsługuje komunikację Wi-Fi 2,4 GHz oraz Bluetooth 5 LE. Na płytce zintegrowano 8 MB pamięci Flash i 8 MB PSRAM, co umożliwia realizację bardziej rozbudowanych aplikacji z obsługą grafiki, audio i komunikacji sieciowej. Moduł współpracuje z ESP-IDF oraz Arduino IDE. Płytka wyposażona została w kodek audio ES8311, mikrofon oraz głośnik, umożliwiając implementację funkcji rozpoznawania mowy i komunikacji głosowej. Konstrukcja obsługuje integrację z platformami AI do interakcji głosowej. Dodatkowo zastosowano czujnik temperatury i wilgotności SHTC3 oraz układ RTC PCF85063 odpowiedzialny za podtrzymanie czasu rzeczywistego.


Wersja Touch wyposażona została w kontroler pojemnościowego panelu dotykowego FT6336 komunikujący się przez magistralę I2C, ograniczając wykorzystanie linii GPIO mikrokontrolera. Na płytce dostępne są również złącze kart TF, port USB Type-C, wyprowadzenia GPIO w postaci złącza 2 × 6 o rastrze 2,54 mm oraz złącza MX1.25 dla głośnika i akumulatora Li-Ion / Li-Po 3,7 V.


  1. ESP32-S3-PICO-1-N8R8 – układ SoC z obsługą Wi-Fi i Bluetooth, częstotliwość pracy do 240 MHz, zintegrowane 8 MB Flash oraz 8 MB PSRAM
  2. Gniazdo kart TF / microSD – karta wymaga formatowania w systemie FAT32 przed użyciem
  3. Kodek audio ES8311 – obsługa wejścia i wyjścia audio, energooszczędna konstrukcja do aplikacji rozpoznawania mowy i odtwarzania komunikatów głosowych
  4. Przycisk BOOT – uruchamianie trybu programowania podczas włączania zasilania
  5. Przycisk PWR – programowe sterowanie zasilaniem przy pracy z akumulatorem litowym
  6. Port USB Type-C – programowanie mikrokontrolera ESP32-S3 oraz przesyłanie logów systemowych
  7. Mikrofon – przechwytywanie sygnału audio
  8. Czujnik temperatury i wilgotności SHTC3 – pomiar parametrów środowiskowych
  9. Złącze głośnika MX1.25 2PIN – wyjście audio do podłączenia zewnętrznego głośnika
  10. Złącze akumulatora MX1.25 2PIN – podłączenie akumulatora Li-Ion / Li-Po 3,7 V
  11. Wbudowana antena – obsługa Wi-Fi 2,4 GHz (802.11 b/g/n) oraz Bluetooth 5 LE
  12. Układ RTC PCF85063 – funkcja podtrzymania czasu rzeczywistego
  13. Złącze żeńskie 2 × 6 PIN o rastrze 2,54 mm
  14. Wbudowany głośnik – odtwarzanie dźwięku

Właściwości

  • Mikrokontroler ESP32-S3 z dwurdzeniowym procesorem Xtensa LX7 240 MHz
  • 8 MB pamięci Flash oraz 8 MB PSRAM
  • Dotykowy wyświetlacz e-Paper 1,54"
  • Rozdzielczość 200 × 200 px
  • Obsługa Wi-Fi 2,4 GHz 802.11 b/g/n oraz Bluetooth 5 LE
  • Kodek audio ES8311
  • Wbudowany mikrofon i głośnik
  • Czujnik temperatury i wilgotności SHTC3
  • Układ RTC PCF85063
  • Gniazdo kart microSD / TF
  • Port USB Type-C
  • Złącza GPIO, UART oraz I2C
  • Obsługa akumulatorów Li-Ion / Li-Po 3,7 V
  • Obsługa AI Speech Interaction oraz integracji z platformami DeepSeek i Doubao
  • Kompatybilność z ESP-IDF oraz Arduino IDE
  • Zastosowanie w projektach voice interaction, e-reader oraz IoT

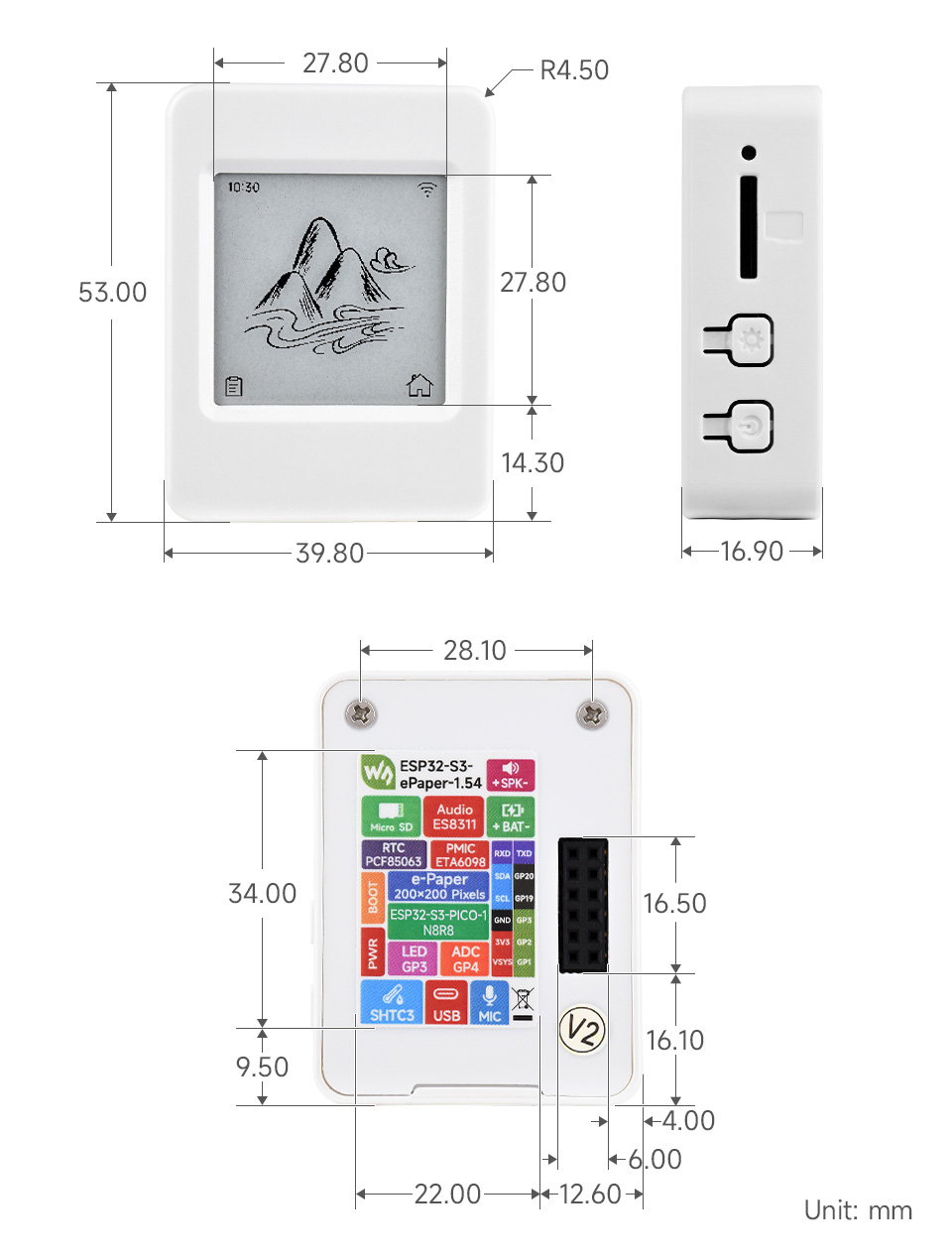

  • Wymiary obudowy: 53 × 39,8 × 16,9 mm
  • Wymiary aktywnego obszaru wyświetlacza: 27,8 × 27,8 mm

W zestawie

  • Moduł Waveshare ESP32-S3-Touch-ePaper-1.54-EN
