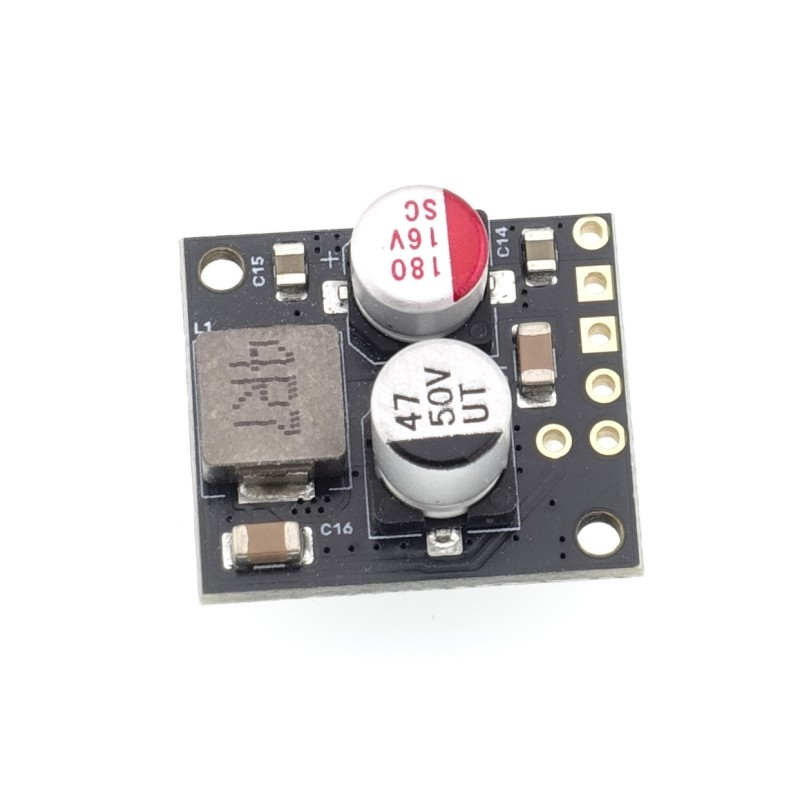

MODIG MD07012 - Moduł przetwornicy Step-Down 12V/2,8A z MP4315
ID: 1205065
5902186341173
89,90 zł
Brutto
73,09 zł Netto
Miniaturowy moduł przetwornicy impulsowej Step-Down do obniżania napięcia wejściowego do stabilizowanych 12 V. Pracuje z napięciem wejściowym od 12 V do 42 V, zapewniając prąd wyjściowy do 2 A podczas pracy ciągłej i do 2,8 A chwilowo. Wyposażony w układ MP4315, wejście sterujące EN, wyjście sygnalizacyjne PG oraz zabezpieczenia przed przeciążeniem, przegrzaniem i odwrotną polaryzacją zasilania. Niewielkie wymiary 21 × 18 mm umożliwiają integrację w kompaktowych układach elektronicznych. MODIG MD07012
Opis
Moduł przetwornicy Step-Down MODIG MD07012 służy do obniżania napięcia stałego do stabilizowanych 12 V w układach elektronicznych i systemach wbudowanych. Wykorzystuje impulsowy stabilizator MP4315, pracujący z napięciem wejściowym od 12 V do 42 V i częstotliwością przełączania około 700 kHz. Maksymalny prąd wyjściowy wynosi 2 A podczas pracy ciągłej oraz 2,8 A chwilowo, zależnie od warunków termicznych. Niewielkie wymiary 21 × 18 mm pozwalają wykorzystać moduł do zasilania urządzeń automatyki, układów sterowania i innych odbiorników wymagających napięcia 12 V.
Przetwornica osiąga sprawność przekraczającą 90% przy obciążeniu 2,5 A i została wyposażona w zabezpieczenia przed przeciążeniem, przegrzaniem oraz odwrotną polaryzacją napięcia wejściowego. Wejście EN umożliwia wyłączenie stabilizatora i przejście do trybu standby, w którym pobór prądu spada poniżej 0,5 mA. Wyjście PG sygnalizuje prawidłową pracę przetwornicy, umożliwiając monitorowanie stanu zasilania. Do uzyskania stabilizowanych 12 V napięcie wejściowe powinno wynosić co najmniej 12,5 V.
Na płytce znajdują się pady lutownicze w rastrze 2,54 mm, umożliwiające podłączenie zasilania, odbiornika oraz sygnałów sterujących za pomocą przewodów lub złączy goldpin. Moduł wyposażono w dwa otwory montażowe o średnicy 2 mm. Szczegółowy opis wyprowadzeń, schemat podłączenia i wymiary udostępniono w dokumentacji MODIG MD07012.
Właściwości
- Parametry elektryczne
- Typ przetwornicy: impulsowa Step-Down (Buck)
- Układ stabilizatora: MP4315
- Napięcie wejściowe: od 12 V do 42 V
- Napięcie wyjściowe: 12 V ±5%
- Minimalna różnica między napięciem wejściowym a wyjściowym: 0,5 V
- Maksymalny ciągły prąd wyjściowy: 2 A
- Maksymalny chwilowy prąd wyjściowy: 2,8 A, zależnie od warunków termicznych
- Częstotliwość przełączania: około 700 kHz
- Sprawność: ponad 90% przy obciążeniu 2,5 A
- Sterowanie i zabezpieczenia
- Wejście EN: włączanie i wyłączanie stabilizatora
- Pobór prądu w trybie standby: poniżej 0,5 mA
- Wyjście PG: sygnalizacja prawidłowej pracy przetwornicy
- Poziom wyjścia PG podczas prawidłowej pracy: około 5 V
- Zabezpieczenie przed przeciążeniem
- Zabezpieczenie przed przegrzaniem
- Zabezpieczenie przed odwrotną polaryzacją napięcia wejściowego
- Konstrukcja i połączenia
- Wymiary nominalne: 21 × 18 mm
- Wymiary płytki: 20,3 × 17,8 mm
- Przyłącza: pady lutownicze w rastrze 2,54 mm
- Wyprowadzenia zasilania: VI, VO, GND
- Wyprowadzenia sterujące: EN, PG
- Otwory montażowe: 2 × Ø2 mm
W zestawie
- Zmontowany i uruchomiony moduł przetwornicy MODIG MD07012 - 1 szt.
1205065
Cechy
- Napięcie wyjściowe
- 12 V
- Prąd wyjściowy
- 2,8 A
- Rodzaj przetwornicy
- Step-down
- Napięcie zasilania od
- 12 V
- Napięcie zasilania do
- 42 V
