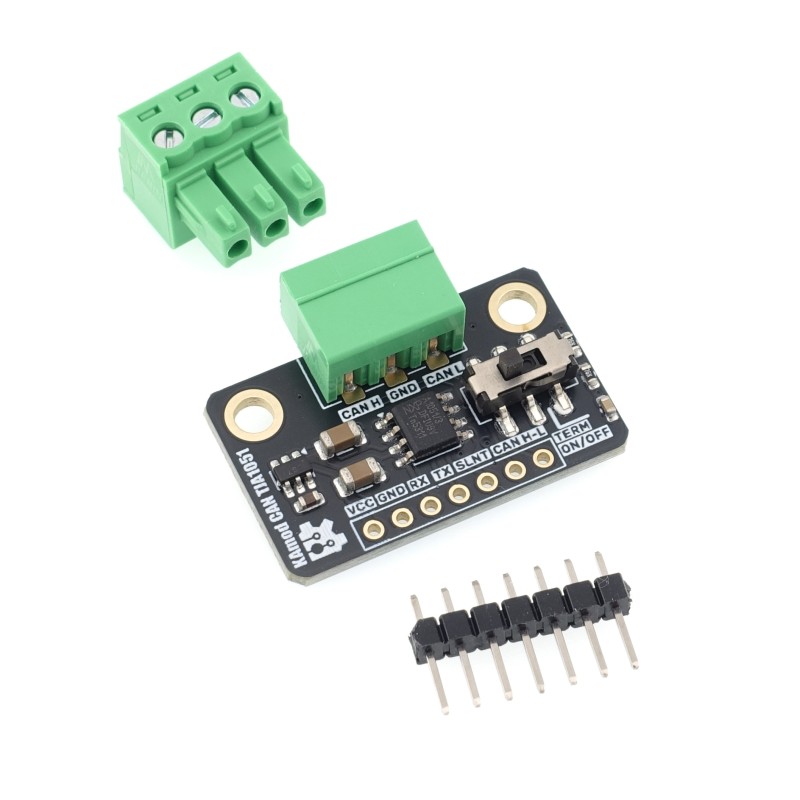

Moduł transceivera magistrali CAN oparty na układzie NXP TJA1051T/3, przeznaczony do współpracy z mikrokontrolerami i kontrolerami CAN wykorzystującymi sygnały RX i TX. Obsługuje transmisję z prędkością do 1 Mb/s oraz zasilanie napięciem od 3 V do 5 V dzięki wbudowanej przetwornicy podwyższającej napięcie. Wyposażony w przełącznik rezystora terminującego 120 Ω, wejście SLNT do aktywacji trybu Silent oraz złącza do podłączenia magistrali CAN. Płytka o wymiarach 32 x 19 mm przeznaczona do systemów automatyki, robotyki i komunikacji pomiędzy urządzeniami elektronicznymi. KAmod CAN TJA1051

24h
Dostępny
Dostępna ilość: 200

Opis

Moduł transceivera CAN KAmod CAN TJA1051 umożliwia komunikację pomiędzy kontrolerem CAN a fizyczną magistralą CAN, wykorzystując układ NXP TJA1051T/3. Transceiver przekształca cyfrowe sygnały TX i RX kontrolera w różnicowe sygnały CAN-H i CAN-L oraz realizuje konwersję w przeciwnym kierunku. Obsługuje transmisję z prędkością do 1 Mb/s i współpracuje z mikrokontrolerami wyposażonymi w sprzętowy kontroler CAN lub zewnętrznymi kontrolerami udostępniającymi odpowiednie linie sygnałowe. Moduł znajduje zastosowanie w systemach automatyki, robotyce, urządzeniach sterujących oraz projektach wymagających wymiany danych przez magistralę CAN.

Wbudowana przetwornica podwyższająca napięcie umożliwia zasilanie modułu napięciem od 3 V do 5 V, zapewniając prawidłową pracę transceivera również w systemach wykorzystujących zasilanie 3 V. Poziomy logiczne sygnałów RX i TX odpowiadają napięciu doprowadzonemu do wejścia VCC. Moduł udostępnia wejście SLNT do aktywacji trybu Silent, w którym nadajnik magistrali zostaje wyłączony, natomiast odbiór danych pozostaje aktywny. Funkcja pozwala monitorować komunikację CAN bez nadawania danych na magistralę.

Na płytce umieszczono przełącznik rezystora terminującego 120 Ω, umożliwiający dołączenie terminacji pomiędzy liniami CAN-H i CAN-L. Rezystor należy włączyć, gdy moduł znajduje się na jednym z końców magistrali wymagających terminacji. Do podłączenia kontrolera CAN służy 7-pinowe złącze o rastrze 2,54 mm, natomiast magistralę można podłączyć przez 3-pinowe złącze Phoenix MC o rastrze 3,81 mm. Płytka ma wymiary 32 x 19 mm i dwa otwory montażowe o średnicy 3,2 mm. Szczegółowe informacje o wyprowadzeniach, zasilaniu i sposobie podłączenia zawiera dokumentacja KAmod CAN TJA1051.

Właściwości

  • Parametry komunikacji CAN
    • Typ modułu: transceiver magistrali CAN
    • Układ transceivera: NXP TJA1051T/3
    • Maksymalna prędkość transmisji: 1 Mb/s
    • Sygnały magistrali: CAN-H, CAN-L
    • Sygnały interfejsu kontrolera: RX, TX
    • Wejście sterujące: SLNT (Silent), aktywne stanem wysokim
    • Tryb Silent: wyłączenie nadajnika przy zachowaniu możliwości odbioru danych
    • Rezystor terminujący: 120 Ω, dołączany przełącznikiem pomiędzy CAN-H i CAN-L
    • Wymagana współpraca z kontrolerem CAN
  • Zasilanie i poziomy logiczne
    • Napięcie zasilania: od 3 V do 5 V DC
    • Minimalna wydajność prądowa źródła zasilania: 100 mA
    • Wbudowana przetwornica podwyższająca napięcie
    • Poziomy logiczne RX i TX: zgodne z napięciem zasilania VCC
  • Złącza i wyprowadzenia
    • Złącze interfejsu sterującego: goldpin 1x7, raster 2,54 mm
    • Złącze magistrali CAN: Phoenix MC 3-pin, raster 3,81 mm
    • VCC: dodatnie wejście zasilania
    • GND: masa zasilania i sygnałów sterujących
    • RX: wyjście danych odbieranych z magistrali CAN
    • TX: wejście danych wysyłanych do magistrali CAN
    • SLNT: wejście aktywacji trybu Silent
    • CAN-H i CAN-L: różnicowe linie magistrali CAN
  • Parametry mechaniczne
    • Wymiary płytki: 32 x 19 mm
    • Liczba otworów montażowych: 2
    • Średnica otworów montażowych: 3,2 mm

W zestawie

  • Zmontowany i uruchomiony moduł KAmod CAN TJA1051 - 1 szt.
  • Listwa goldpin męska 1x7, raster 2,54 mm - 1 szt.
