Płytka rozwojowa oparta na procesorze audio XMOS XU316 oraz module XIAO ESP32S3, wyposażona w dwumikrofonową macierz cyfrową do przechwytywania i przetwarzania mowy. Umożliwia integrację z ESPHome oraz systemem Home Assistant i może być wykorzystywana do budowy własnych systemów asystenta głosowego. Seeed Studio 110061601

24h
Dostępny
Dostępna ilość: 2
Kamami jest oficjalnym dystrybutorem modułów oraz zestawów deweloperskich Seeed Studio. Wszystkie produkty tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

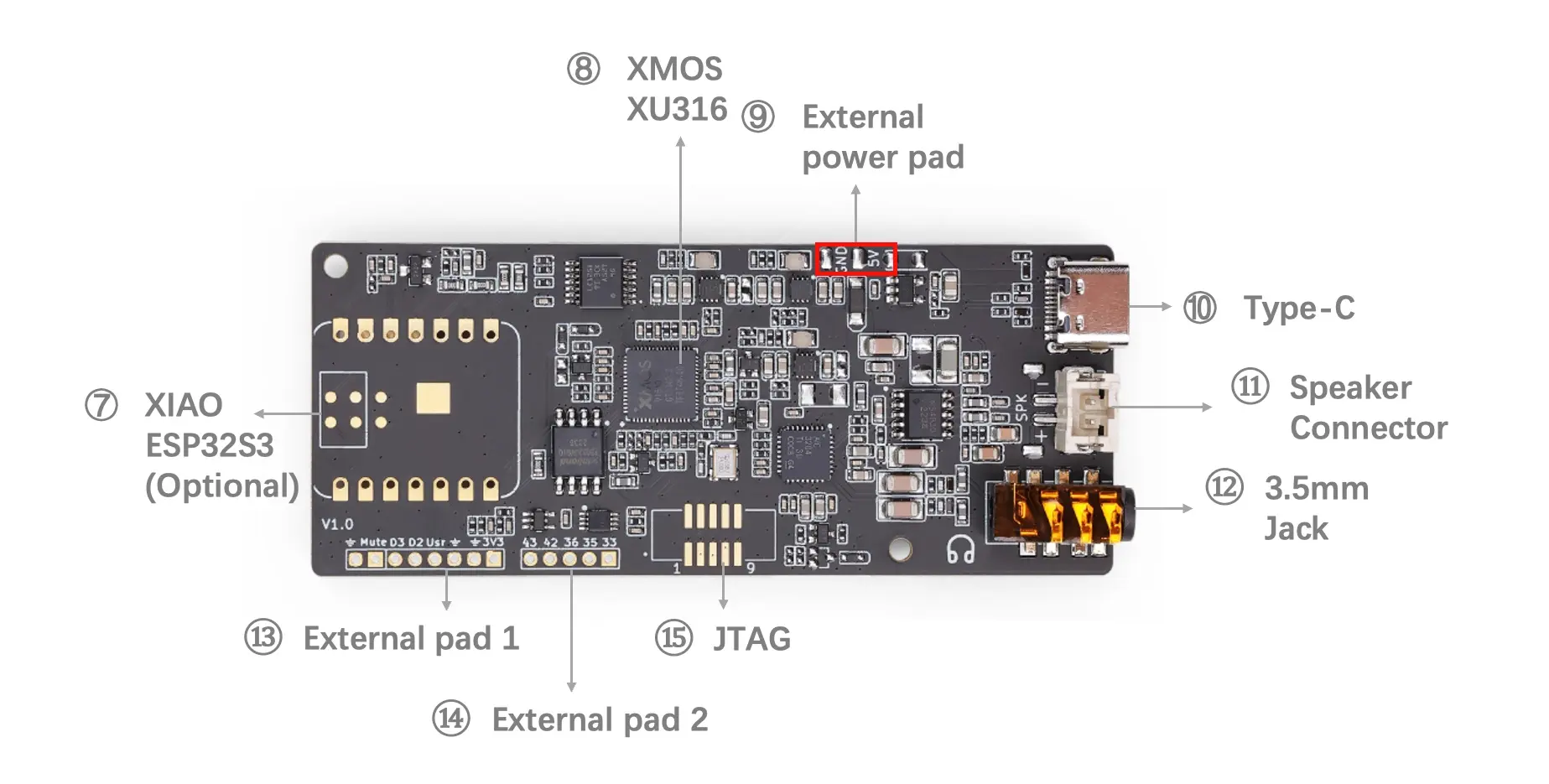

ReSpeaker Lite 2-Mic Array Voice Kit stanowi otwartą platformę sprzętową do projektów przetwarzania dźwięku i rozpoznawania komend głosowych. Konstrukcja integruje procesor audio XMOS XU316 odpowiedzialny za sprzętowe przetwarzanie sygnału oraz moduł XIAO ESP32S3 zapewniający komunikację bezprzewodową i obsługę aplikacji użytkownika.

Dwumikrofonowa macierz cyfrowa umożliwia przechwytywanie mowy z odległości do 3 metrów. Układ realizuje algorytmy przetwarzania front-end audio obejmujące redukcję zakłóceń, eliminację echa akustycznego, tłumienie szumów oraz automatyczną regulację wzmocnienia. Maksymalna częstotliwość próbkowania wynosi 16 kHz.


Moduł XIAO ESP32S3 oparty na dwurdzeniowym procesorze Xtensa LX7 do 240 MHz oferuje łączność WiFi 2,4 GHz oraz Bluetooth 5.0 BLE. Pamięć obejmuje 8 MB Flash oraz 8 MB PSRAM. Zestaw umożliwia integrację z Home Assistant poprzez ESPHome oraz współpracę z usługami przetwarzania mowy w chmurze.

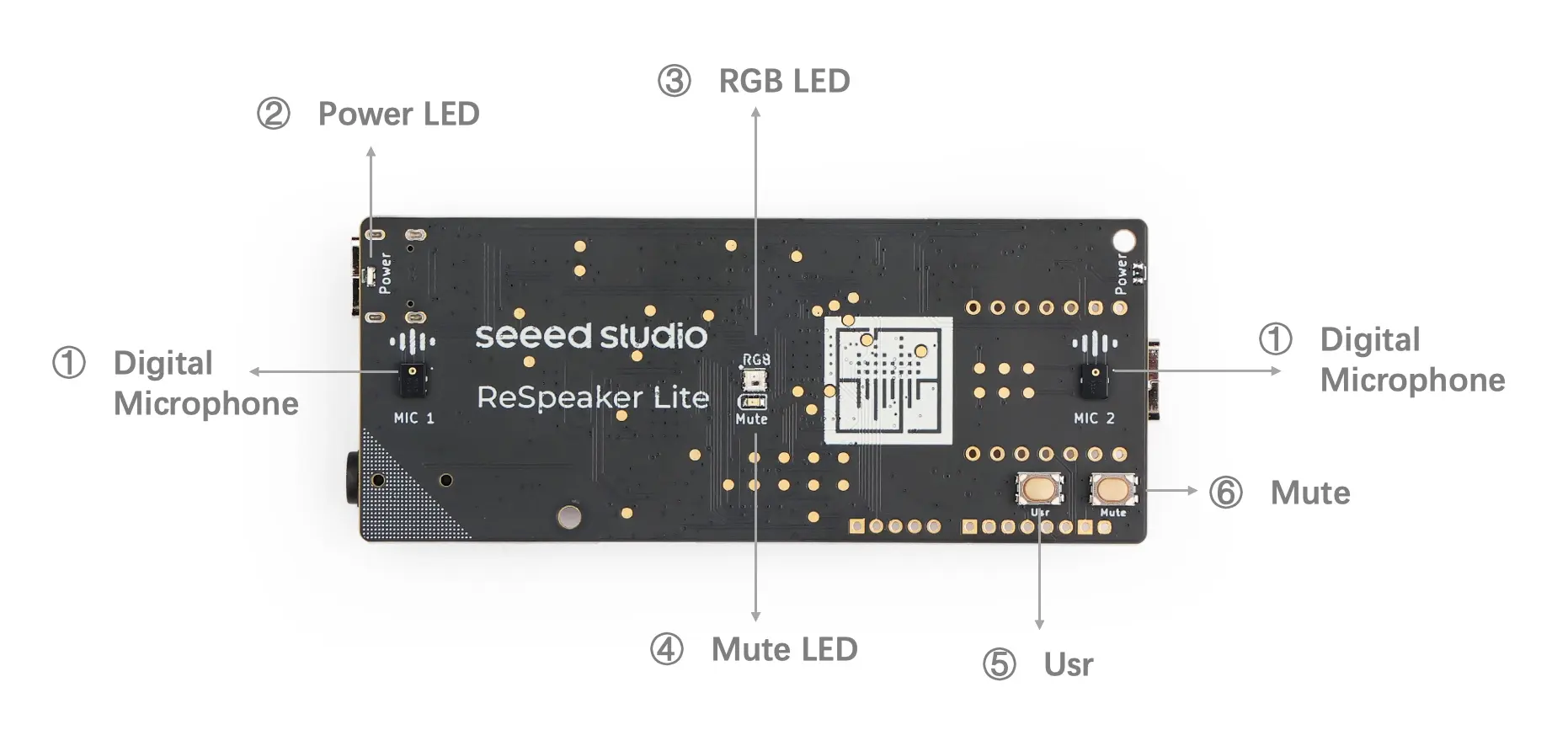

Na płytce znajduje się programowalna dioda RGB WS2812 umożliwiająca sygnalizację stanu pracy. Wersja produktu obejmuje wyłącznie płytkę ReSpeaker Lite 2-Mic Array z fabrycznie przylutowanym modułem XIAO ESP32S3, dwoma cyfrowymi mikrofonami oraz procesorem audio XMOS XU316, co umożliwia bezpośrednią integrację w projektach OEM i systemach embedded.

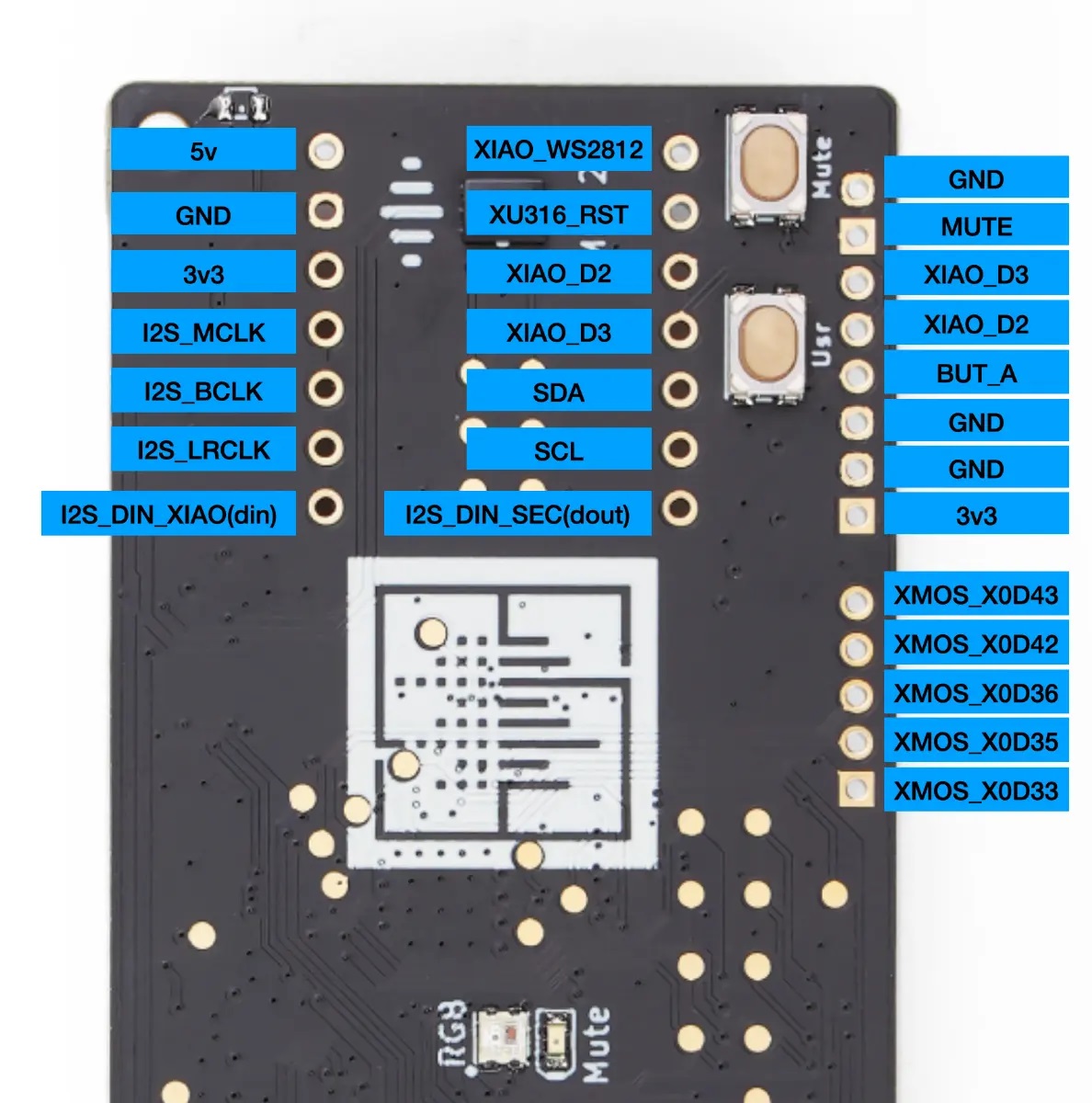

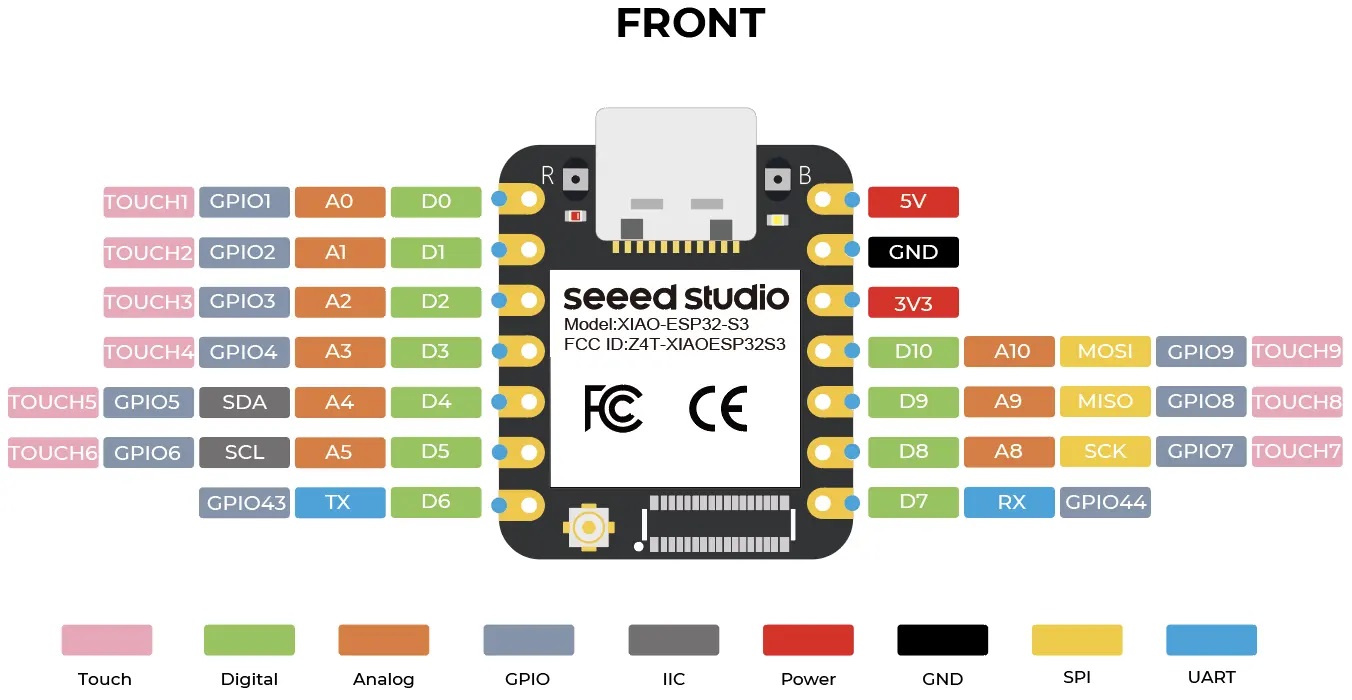

Poniżej przedstawiono pinout modułu XIAO ESP32-S3 oraz pinout płytki sterującej ReSpeaker Lite 2-Mic Array.

p1195709-pinoutP%C5%82ytkasteruj%C4%85ca.jpg         p1195709-pinoutXiao-ESP32-S3.jpg

Właściwości

  • Procesor audio: XMOS XU316
  • Moduł sterujący: XIAO ESP32S3 (ESP32-S3R8, dual-core Xtensa LX7 do 240 MHz)
  • Macierz mikrofonów: 2 cyfrowe mikrofony
  • Czułość mikrofonów: -26 dBFS
  • SNR: 64 dBA
  • Maksymalna częstotliwość próbkowania: 16 kHz
  • Algorytmy przetwarzania: redukcja zakłóceń (IC), eliminacja echa (AEC), tłumienie szumów, AGC
  • Łączność: WiFi 2,4 GHz, Bluetooth 5.0 BLE
  • Pamięć: 8 MB Flash, 8 MB PSRAM
  • Interfejsy: UART, I2C, I2S, SPI, GPIO, ADC
  • Wyjście audio: złącze głośnikowe, gniazdo 3,5 mm
  • Wbudowana dioda: RGB WS2812
  • Zasilanie: 5 V

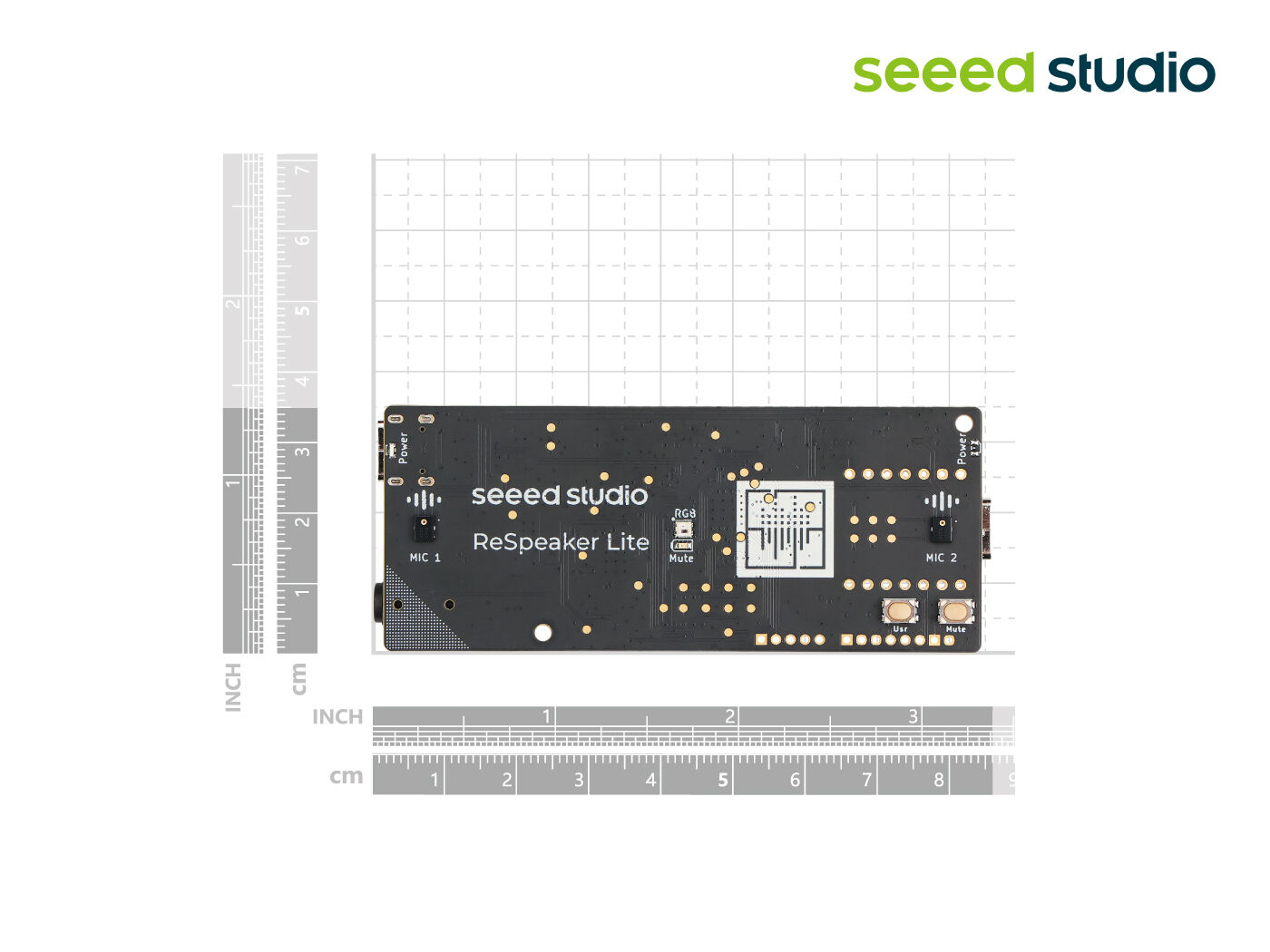

  • Wymiary płytki: 35 x 86 mm
  • Temperatura pracy: -40°C do 65°C

W zestawie

  • Płytka ReSpeaker Lite 2-Mic Array
  • Fabrycznie przylutowany moduł XIAO ESP32S3
