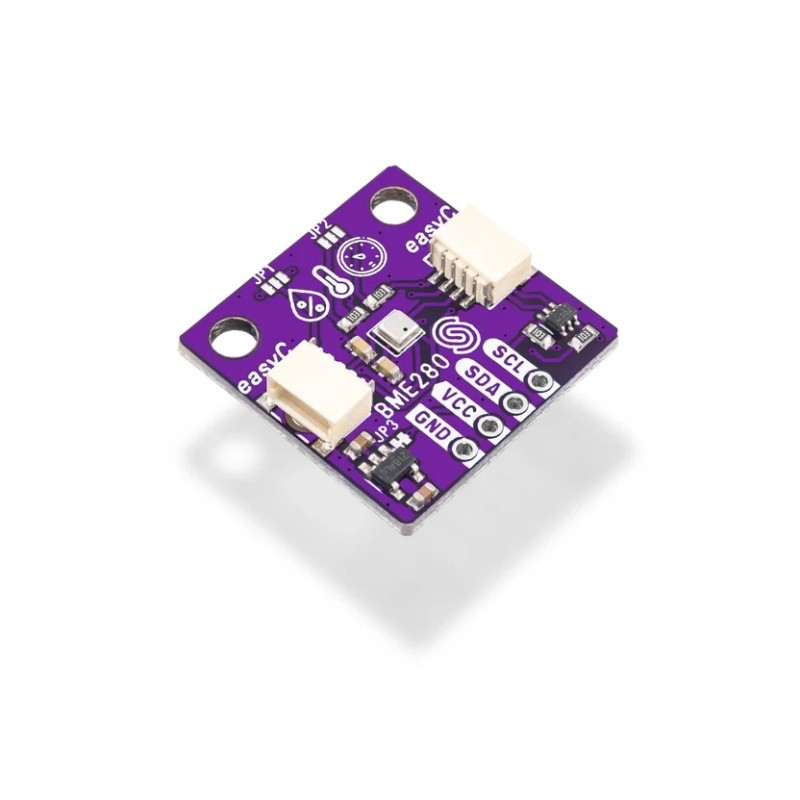

Widok główny
search
  • Widok główny
  • Widok zestawu
  • Widok od góry
  • Widok od tyłu
ID: 1208258
49,56 zł
Brutto

40,29 zł Netto

Moduł czujnika środowiskowego BME280 do pomiaru temperatury od -40 do 80°C, wilgotności względnej od 0 do 100% i ciśnienia atmosferycznego od 30 do 110kPa. Komunikuje się przez I2C pod adresem 0x76 i ma dwa złącza Qwiic. Płytka współpracuje z systemami zasilanymi napięciem 3,3V i 5V. Soldered 333036

24h
Dostępny
Dostępna ilość: 1

Opis

Moduł czujnika środowiskowego Enviromental Sensor BME280 Breakout firmy Soldered wykorzystuje układ BME280 firmy Bosch do pomiaru temperatury, wilgotności względnej i ciśnienia atmosferycznego. Zakres pomiaru temperatury wynosi -40 do 80°C, wilgotności 0 do 100%, a ciśnienia 30 do 110kPa. Na podstawie zmierzonego ciśnienia możliwe jest również obliczanie przybliżonej wysokości nad poziomem morza.

Producent podaje dokładność pomiaru temperatury ±1°C, wilgotności ±2% i ciśnienia ±12Pa. Pobór prądu podczas wykonywania pomiaru wynosi około 1mA, natomiast w stanie bezczynności spada poniżej 5µA. Parametry pozwalają wykorzystać moduł między innymi w stacjach pogodowych, rejestratorach warunków środowiskowych, systemach automatyki oraz urządzeniach monitorujących warunki wewnątrz pomieszczeń.

Komunikacja z mikrokontrolerem odbywa się przez magistralę I2C pod stałym adresem 0x76. Oprócz wyprowadzeń VCC, GND, SDA i SCL płytka ma 2 złącza Qwiic, umożliwiające podłączenie do zgodnego systemu bez lutowania. BME280 obsługuje tryby Sleep, Forced i Normal, co pozwala dostosować częstotliwość wykonywania pomiarów i pobór energii do wymagań aplikacji.

Układ pomiarowy pracuje z logiką 3,3V, natomiast wbudowany regulator umożliwia zasilanie płytki napięciem 3,3V lub 5V. Wymiary modułu wynoszą 22 × 22mm. Otwory montażowe o średnicy 3,2mm są przystosowane do śrub M3.

Właściwości

  • Pomiary
    • Układ pomiarowy: BME280
    • Mierzone wielkości: temperatura, wilgotność względna, ciśnienie atmosferyczne
    • Zakres pomiaru temperatury: -40 do 80°C
    • Dokładność pomiaru temperatury: ±1°C
    • Zakres pomiaru wilgotności: 0 do 100%
    • Dokładność pomiaru wilgotności: ±2%
    • Zakres pomiaru ciśnienia: 30 do 110kPa
    • Dokładność pomiaru ciśnienia: ±12Pa
    • Możliwość obliczania wysokości na podstawie ciśnienia
  • Komunikacja
    • Interfejs: I2C
    • Adres I2C: 0x76
    • Złącza: 2 × Qwiic
    • Wyprowadzenia: VCC, GND, SDA, SCL
  • Zasilanie
    • Poziom logiczny układu: 3,3V
    • Zasilanie płytki: 3,3V lub 5V
    • Wbudowany regulator napięcia
    • Pobór prądu podczas pomiaru: 1mA
    • Pobór prądu w stanie bezczynności: <5µA
  • Parametry mechaniczne
    • Wymiary płytki: 22 × 22mm
    • Średnica otworów pod listwę pinową: 1,5mm
    • Średnica otworów montażowych: 3,2mm
    • Otwory montażowe przystosowane do śrub M3
1208258

Cechy

Interfejs
I2C
Rodzaj czujnika
BME280
Napięcie zasilania
3,3 - 5 V
Typ czujnika
Ciśnienia atmosferycznego
