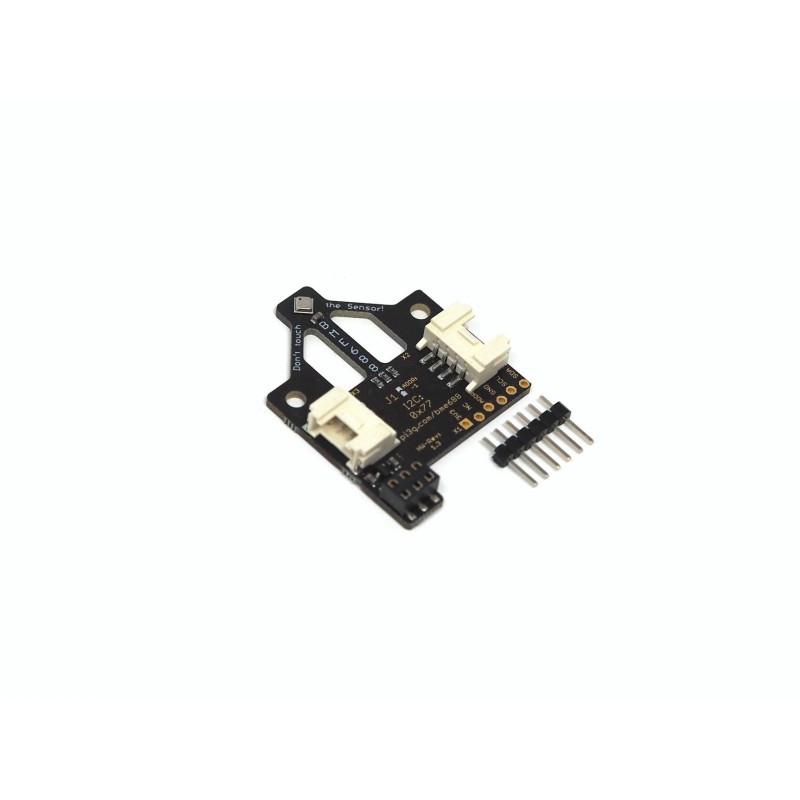

Widok główny
search
  • Widok główny
  • Widok od góry
  • Widok pod kątem
  • Widok pod kątem
ID: 1207206
0608603905342
179,00 zł
Brutto

145,53 zł Netto

Moduł czujnika środowiskowego BME688 do pomiaru temperatury, wilgotności, ciśnienia atmosferycznego i rezystancji gazowej VOC; możliwość wyznaczania indeksu IAQ z biblioteką Bosch BSEC; obsługa Bosch AI Studio do rozpoznawania mieszanin gazów; interfejs I2C; zasilanie i poziomy logiczne 3,3 V; 2 złącza Grove; zgodność z Raspberry Pi i Raspberry Pi Pico.

24h
Dostępny
Dostępna ilość: 3

Opis

Moduł pomiarowy z czujnikiem Bosch BME688 przeznaczony do monitorowania parametrów środowiskowych i jakości powietrza. Układ mierzy temperaturę w zakresie od -40°C do 85°C, wilgotność względną od 0% do 100%, ciśnienie atmosferyczne od 300 hPa do 1100 hPa oraz rezystancję gazową zależną od obecności lotnych związków organicznych VOC. Oprogramowanie Bosch BSEC umożliwia wykorzystanie danych czujnika do określania indeksu jakości powietrza IAQ.

BME688 może współpracować z Bosch AI Studio, co pozwala trenować algorytmy rozpoznające charakterystyczne profile różnych mieszanin gazów. Rozwiązanie umożliwia tworzenie aplikacji wykorzystujących czujnik jako cyfrowy nos, np. do rozpoznawania określonych zapachów i zmian składu powietrza. Konstrukcja płytki umieszcza sensor możliwie daleko od Raspberry Pi, ograniczając wpływ ciepła generowanego przez komputer na pomiar temperatury otoczenia.

Komunikacja z układem odbywa się przez I2C, przy napięciu zasilania i poziomach logicznych 3,3 V. Płytkę wyposażono w złącze umożliwiające bezpośrednie podłączenie do Raspberry Pi oraz nieobsadzone wyprowadzenia o układzie zgodnym z Raspberry Pi Pico. Dwa złącza zgodne z Grove pozwalają rozbudować magistralę I2C o kolejne czujniki lub moduły. BME688 Breakout Board może pracować w systemach monitorowania jakości powietrza, automatyce budynkowej, stacjach pomiarowych oraz projektach wykorzystujących klasyfikację mieszanin gazów.

Właściwości

  • Czujnik
    • Układ: Bosch BME688
    • Pomiar temperatury: od -40°C do 85°C
    • Pomiar ciśnienia atmosferycznego: od 300 hPa do 1100 hPa
    • Pomiar wilgotności względnej: od 0% do 100%
    • Pomiar rezystancji gazowej VOC
    • Indeks jakości powietrza IAQ: obliczany z wykorzystaniem Bosch BSEC
    • Obsługa Bosch AI Studio
    • Możliwość trenowania rozpoznawania różnych mieszanin gazów
    • Pobór prądu czujnika w standardowym trybie skanowania gazów: 3,9 mA
  • Interfejs i zasilanie
    • Interfejs komunikacyjny: I2C
    • Napięcie zasilania: 3,3 V
    • Poziom logiczny: 3,3 V
    • Adres BME688: konfigurowany przez J1 i wyprowadzenie ADDR
    • Złącza Grove: 2 x I2C / 3,3 V
  • Kompatybilność
    • Raspberry Pi 1B - 4B
    • Raspberry Pi Zero
    • Raspberry Pi Pico przy wykorzystaniu płytki stykowej
    • Arduino z logiką 3,3 V przez złącze Grove
    • Inne urządzenia obsługujące Grove i I2C 3,3 V
1207206

Cechy

Pasuje do
Raspberry Pi
Interfejs
I2C
Rodzaj czujnika
BME688
Napięcie zasilania
3,3 V
Pomiar stężenia
VOC
Typ czujnika
Ciśnienia, temperatury, wilgotności, lotnych związków organicznych
