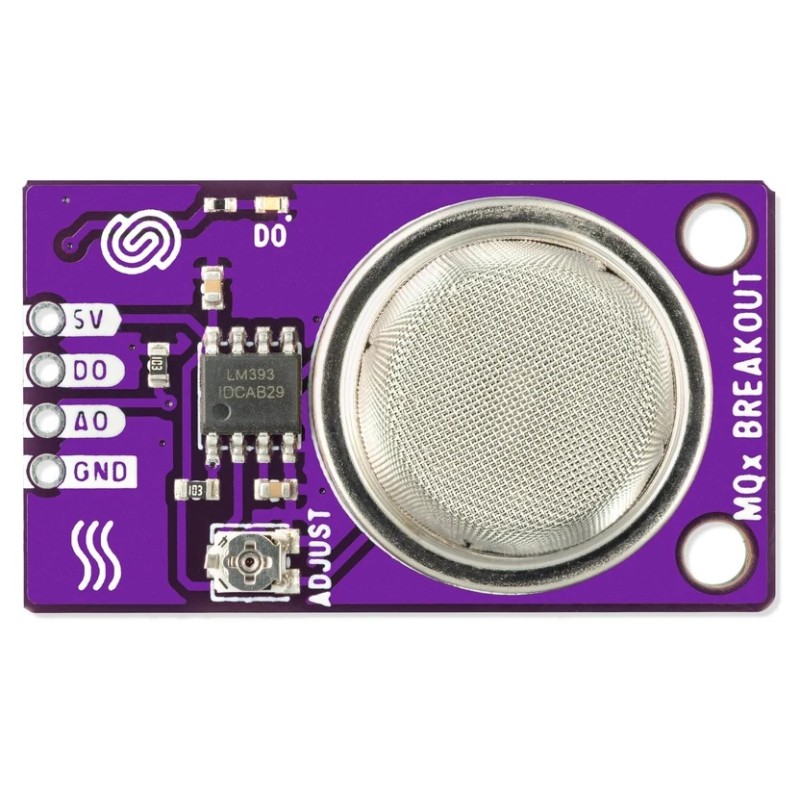

Widok główny
search
  • Widok główny
  • Widok zestawu
  • Widok od tyłu
  • Widok pod kątem
ID: 1208288
64,30 zł
Brutto

52,28 zł Netto

Moduł czujnika ozonu O₃ z elementem pomiarowym MQ131, wyjściem analogowym AO i cyfrowym DO. Wbudowany potencjometr umożliwia regulację progu zadziałania wyjścia cyfrowego. Moduł pracuje przy napięciu zasilania 5V i może być stosowany w projektach monitorowania obecności ozonu oraz układach współpracujących z generatorami ozonu. Soldered 333110

24h
Dostępny
Dostępna ilość: 1

Opis

Moduł czujnika ozonu MQ131 firmy Soldered umożliwia wykrywanie obecności ozonu (O₃) w powietrzu. Półprzewodnikowy element pomiarowy zmienia rezystancję pod wpływem gazu, co pozwala monitorować zmiany jego poziomu. Moduł można wykorzystać w projektach monitorowania ozonu oraz układach współpracujących z generatorami tego gazu.

Wyjście analogowe AO udostępnia napięcie zależne od poziomu wykrywanego gazu, które można odczytać przez wejście analogowe mikrokontrolera. Wyjście cyfrowe DO sygnalizuje przekroczenie progu ustawionego za pomocą wbudowanego potencjometru. Pozwala to śledzić zmiany sygnału pomiarowego lub reagować na przekroczenie ustalonego progu.

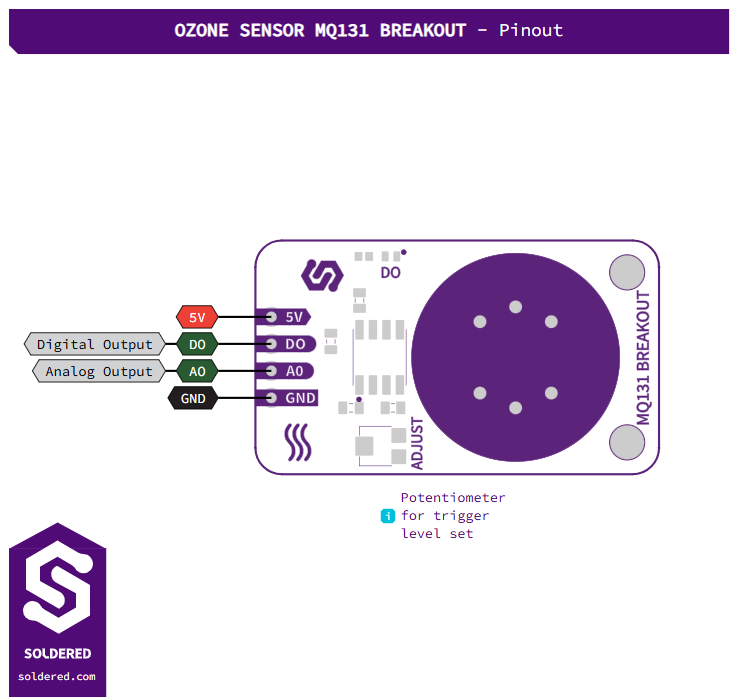

Soldered MQ131 - opis wyprowadzeń i potencjometru regulacji progu wyjścia cyfrowego

Producent udostępnia bibliotekę Arduino z przykładami odczytu i kalibracji. Przed rozpoczęciem pomiarów czujnik wymaga wygrzewania oraz kalibracji zgodnie z dokumentacją. Przeliczenie napięcia wyjściowego na stężenie ozonu wymaga uwzględnienia charakterystyki odpowiedniego wariantu czujnika, a uzyskane wyniki mają charakter orientacyjny. Płytka jest zasilana napięciem 5V i ma dwa otwory montażowe ułatwiające jej zamocowanie.

Właściwości

  • Czujnik i pomiary
    • Element pomiarowy: MQ131
    • Wykrywany gaz: ozon (O₃)
    • Typ czujnika: półprzewodnikowy, rezystancyjny
    • Wymagane wygrzewanie i kalibracja przed rozpoczęciem pomiarów
    • Wariant czujnika: MQ131-H, High Concentration
    • Zakres detekcji ozonu: 10-1000 ppm
  • Wyjścia i elementy sterujące
    • Wyjście analogowe: AO
    • Wyjście cyfrowe: DO, sygnalizujące przekroczenie ustawionego progu
    • Regulacja progu wyjścia cyfrowego za pomocą potencjometru
    • Dioda LED sygnalizująca wykrycie gazu
    • Wyprowadzenia: 5V, GND, AO, DO
  • Zasilanie
    • Napięcie zasilania modułu: 5V
  • Oprogramowanie
    • Biblioteka Arduino i przykłady udostępnione przez producenta
    • Obsługa odczytu sygnału analogowego i kalibracji
  • Parametry mechaniczne
    • Wymiary płytki: 22 × 38mm
    • Dwa otwory montażowe do śrub M3

W zestawie

  • Moduł czujnika ozonu MQ131
  • Listwa goldpin 4-pin do samodzielnego przylutowania
1208288

Cechy

Interfejs
Sygnał analogowy
Rodzaj czujnika
MQ131
Napięcie zasilania
5 V
Pomiar stężenia
O₃ – ozon
