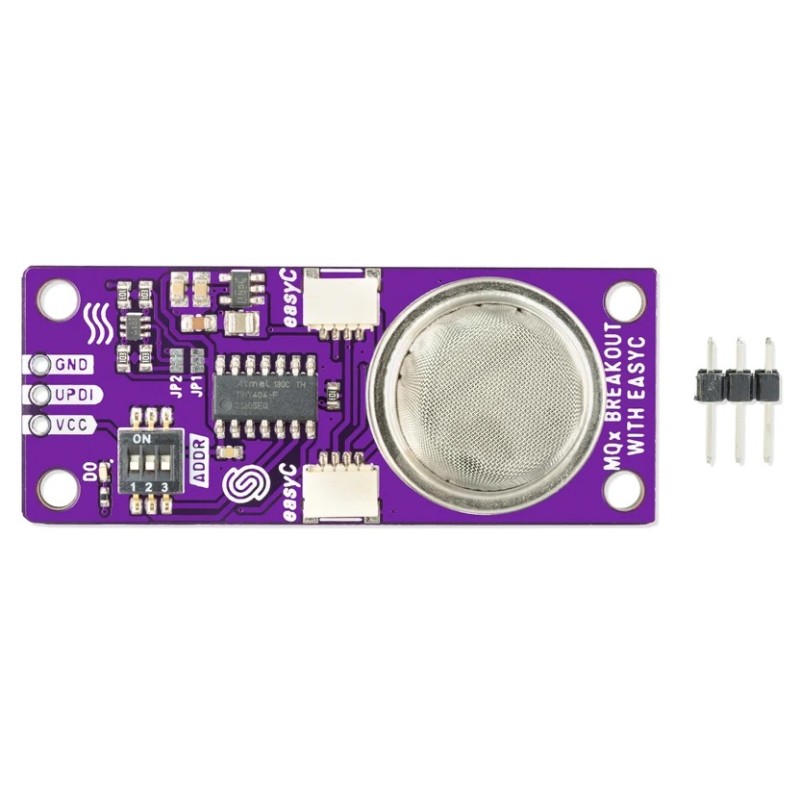

Widok zestaw
search
  • Widok główny
  • Widok zestaw
  • Widok od góry
  • Widok od dołu
ID: 1208290
124,16 zł
Brutto

100,94 zł Netto

Moduł czujnika MQ138 do wykrywania lotnych związków organicznych, w tym benzenu, toluenu, acetonu i formaldehydu. Wyposażony w mikrokontroler ATtiny404 i dwa złącza Qwiic, komunikuje się przez I2C i pracuje przy napięciu zasilania 3,3V. Umożliwia monitorowanie zmian poziomu gazów w projektach kontroli jakości powietrza. Soldered 333128

Brak terminu dostawy
Obecnie brak na stanie

Opis

Moduł czujnika jakości powietrza MQ138 firmy Soldered umożliwia wykrywanie lotnych związków organicznych, takich jak benzen, toluen, aceton i formaldehyd. Półprzewodnikowy element pomiarowy zmienia rezystancję pod wpływem gazów obecnych w otoczeniu. Pozwala to monitorować zmiany poziomu zanieczyszczeń powietrza i tworzyć układy reagujące na ich wzrost.

Wbudowany mikrokontroler ATtiny404 odczytuje sygnał czujnika i udostępnia dane przez interfejs I2C. Dwa złącza Qwiic, zgodne z easyC i STEMMA QT, pozwalają połączyć moduł z kompatybilną płytką sterującą oraz podłączyć kolejne urządzenia do tej samej magistrali bez lutowania. Domyślny adres I2C to 0x30, a przełączniki na płytce umożliwiają jego zmianę w zakresie 0x30–0x37.

Soldered MQ138 z Qwiic - opis wyprowadzeń, zworek i przełączników adresu I2C

Producent udostępnia bibliotekę Arduino z przykładami odczytu i kalibracji. Stężenie jest szacowane programowo na podstawie charakterystyki wybranego gazu. Czujnik reaguje na różne substancje, dlatego wyniki mają charakter orientacyjny i nie pozwalają niezależnie określić stężenia poszczególnych składników mieszaniny. Zgodnie z instrukcją uruchomienia czujnik należy wstępnie wygrzewać przez około 48 godzin, a następnie skalibrować w czystym powietrzu.

Właściwości

  • Czujnik i pomiary
    • Element pomiarowy: MQ138
    • Typ czujnika: półprzewodnikowy, rezystancyjny
    • Wykrywane substancje według opisu producenta: benzen, toluen, aceton i formaldehyd
    • Szacowanie stężenia wybranego gazu z wykorzystaniem biblioteki Arduino
  • Mikrokontroler i komunikacja
    • Mikrokontroler: ATtiny404
    • Interfejs komunikacyjny: I2C
    • Złącza: 2 × Qwiic, zgodne z easyC i STEMMA QT
    • Domyślny adres I2C: 0x30
    • Zakres adresów wybieranych przełącznikami: 0x30–0x37
  • Zasilanie
    • Napięcie zasilania modułu: 3,3V
  • Oprogramowanie
    • Biblioteka Arduino i przykłady udostępnione przez producenta
    • Obsługa kalibracji oraz konfiguracji parametrów obliczeń dla wybranego gazu
  • Parametry mechaniczne
    • Wymiary płytki: 54 × 22mm
    • Cztery otwory montażowe do śrub M3
1208290

Cechy

Interfejs
I2C
Rodzaj czujnika
MQ138
Napięcie zasilania
3,3 V
Pomiar stężenia
VOC
