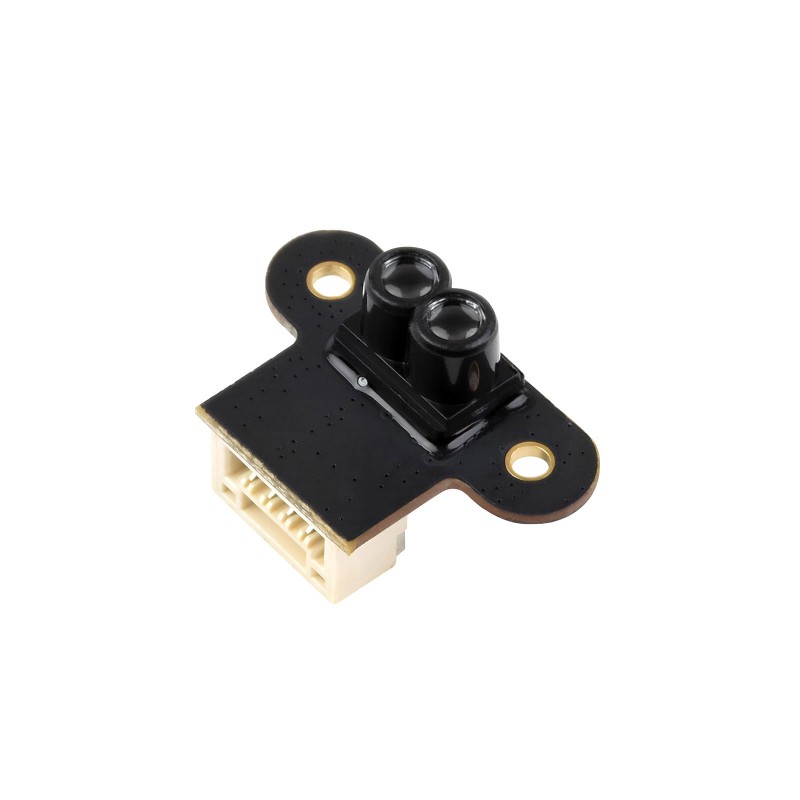

Czujnik odległości TOF Mini 7.8m UART/I2C - Waveshare 28761
ID: 1202996
42,77 zł
Brutto
34,77 zł Netto
Miniaturowy czujnik odległości TOF z wbudowanym MCU i algorytmem pomiarowym, zakres 0,02 - 7,8 m, dokładność ±4 cm, interfejs UART 3,3 V TTL lub I2C, zasilanie 4,3 - 5,2 V. Waveshare TOF Laser Range Sensor Mini
Opis
Waveshare 28761 wykorzystuje technologię TOF (time of flight) do bezkontaktowego pomiaru odległości w zakresie 0,02 - 7,8 m. Moduł posiada wbudowany mikrokontroler oraz algorytm przetwarzania sygnału, co umożliwia bezpośredni odczyt danych pomiarowych bez konieczności implementacji złożonych obliczeń po stronie systemu nadrzędnego. Dokładność pomiaru wynosi do ±4 cm w całym typowym zakresie pracy.
Czujnik pracuje z długością fali 940 nm i charakteryzuje się bardzo wąskim polem widzenia 2° - 3°, co zwiększa odporność na zakłócenia świetlne i umożliwia precyzyjny pomiar w warunkach wewnętrznych oraz zewnętrznych. Tolerancja oświetlenia otoczenia sięga 100 000 lx. Moduł obsługuje komunikację UART w standardzie 3,3 V TTL lub magistralę I2C z możliwością kaskadowego podłączenia do 8 urządzeń. Dostępny jest również tryb I/O, w którym nie są udostępniane dane odległości.
Rozwiązanie znajduje zastosowanie w systemach pomiaru dystansu, robotyce mobilnej do wykrywania przeszkód i planowania trasy, detekcji sufitu, monitorowaniu poziomu i detekcji składowania materiałów oraz w automatyce przemysłowej.
Właściwości
- Typ czujnika: TOF (time of flight)

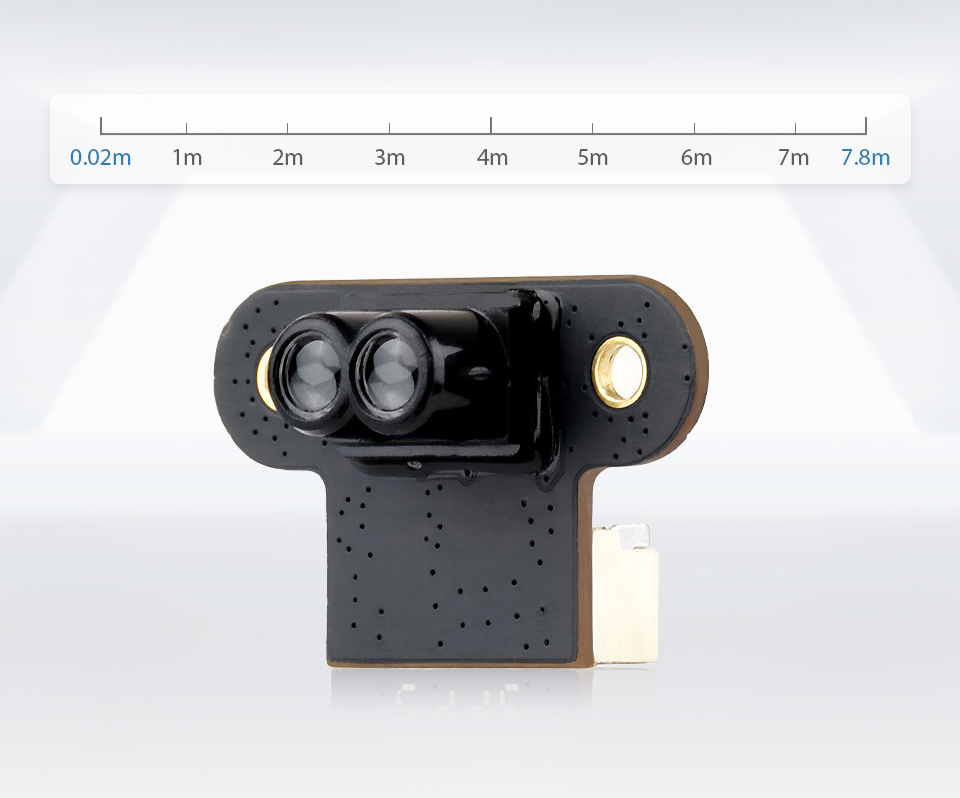

- Zakres pomiarowy: 0,02 - 7,8 m
- Typowa dokładność: ±4 cm
- Długość fali: 940 nm
- Pole widzenia FOV: 2° - 3°
- Interfejs komunikacyjny: UART 3,3 V TTL lub I2C
- Adres I2C: 0x08 + ID modułu
- Prędkość transmisji UART: 4,8 Kbps - 3000 Kbps
- Domyślna prędkość UART: 921,6 Kbps
- Prędkość magistrali I2C: do 400 Kbps
- Zasilanie: 4,3 - 5,2 V
- Pobór mocy: 100 mW przy 5 V
- Masa: 1 g
- Temperatura pracy: -10°C - 60°C
- Wymiary: 18,8 x 12 x 10,3 mm
W zestawie
- Czujnik TOF Laser Range Sensor Mini
- Przewód GH1.25 4PIN
- Przewód GH1.25 4PIN typu squid
1202996
Cechy
- Interfejs
- I2C/UART
- Rodzaj czujnika
- ToF
- Odległość min.
- 2 cm
- Odległość maks.
- 780 cm
