Czujnik odległości ToF VL53L1X 4m I2C Qwiic - Soldered
ID: 1208267
57,82 zł
Brutto
47,01 zł Netto

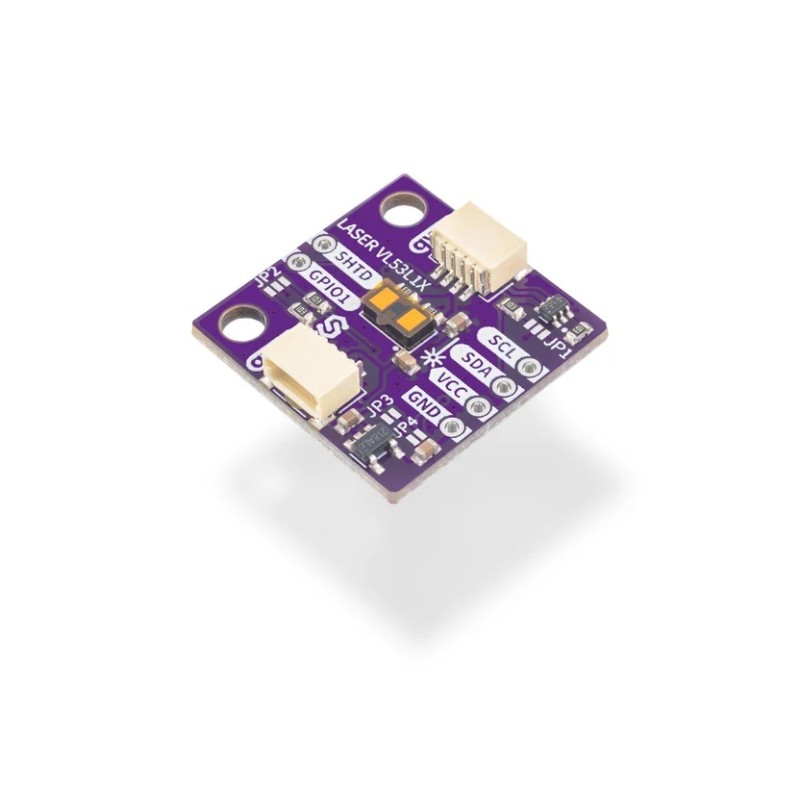

Laserowy czujnik odległości ToF z układem VL53L1X, umożliwiający pomiar w zakresie od 30mm do 4m z częstotliwością do 50Hz. Wykorzystuje niewidzialne promieniowanie podczerwone 940nm, komunikuje się przez I2C i pozwala regulować pole widzenia w zakresie 15–27°. Złącza Qwiic ułatwiają podłączenie do kompatybilnych płytek. Soldered 333064
Opis

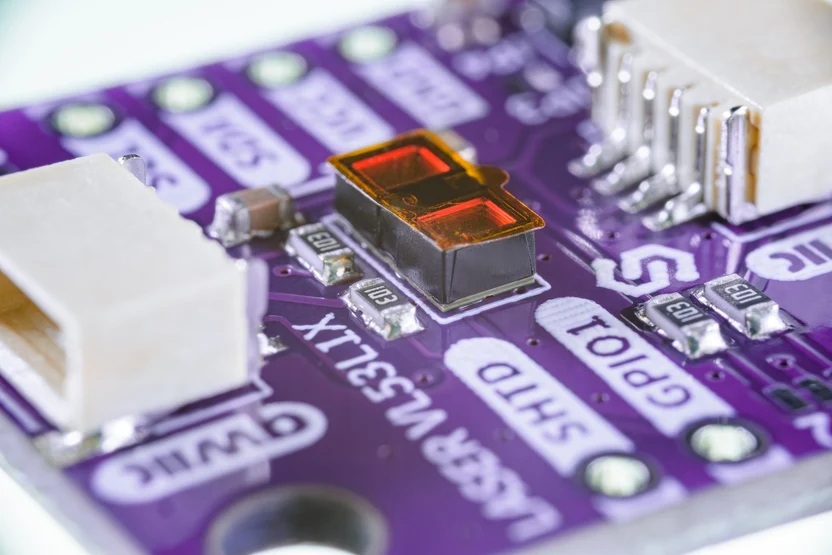

Laserowy czujnik odległości VL53L1X ToF Laser Distance Sensor firmy Soldered wykorzystuje układ VL53L1X firmy STMicroelectronics do pomiaru odległości metodą Time-of-Flight (ToF). Pomiar opiera się na określaniu czasu powrotu wyemitowanego i odbitego od obiektu promieniowania podczerwonego. Rozwiązanie pozwala wykrywać przeszkody i mierzyć odległość w robotach mobilnych, systemach automatyki, układach pozycjonowania oraz urządzeniach wykrywających obecność obiektów.
Zakres pomiarowy wynosi od 30mm do 4000mm, a częstotliwość pomiarów sięga 50Hz. Czujnik wykorzystuje niewidzialny emiter VCSEL o długości fali 940nm, zaklasyfikowany przez producenta jako laser klasy 1. Programowalny obszar zainteresowania ROI pozwala zmieniać pole widzenia w zakresie od 15° do 27°, umożliwiając dopasowanie obszaru detekcji do wymagań aplikacji.
Komunikacja z mikrokontrolerem odbywa się przez magistralę I2C z częstotliwością do 400kHz. Domyślny adres czujnika wynosi 0x29. Płytka udostępnia linie SDA i SCL oraz wyprowadzenia SHTD do sprzętowego przełączania czujnika w stan czuwania i GPIO1 pełniące funkcję wyjścia przerwania. Złącza Qwiic pozwalają podłączyć moduł do kompatybilnego systemu bez lutowania.
Płytka może być zasilana napięciem 3,3V lub 5V i wykorzystuje logikę 3,3V. Wbudowany regulator umożliwia współpracę z płytkami zasilanymi napięciem 5V. Wymiary modułu wynoszą 22 × 22mm, a otwory montażowe o średnicy 3,2mm są przystosowane do śrub M3.
Właściwości
- Pomiar odległości
- Układ: VL53L1X
- Metoda pomiaru: Time-of-Flight (ToF)
- Zakres pomiarowy: 30–4000mm
- Częstotliwość pomiarów: do 50Hz
- Źródło światła: VCSEL, podczerwień 940nm
- Klasa lasera: 1
- Regulowane pole widzenia: 15–27°
- Programowalny obszar zainteresowania ROI
- Komunikacja i wyprowadzenia
- Interfejs: I2C
- Maksymalna częstotliwość I2C: 400kHz
- Domyślny adres I2C: 0x29
- SDA: linia danych I2C
- SCL: linia zegarowa I2C
- SHTD: sprzętowe przełączanie w stan czuwania
- GPIO1: wyjście przerwania
- Złącza Qwiic
- Zasilanie
- Zasilanie płytki: 3,3V lub 5V
- Poziom logiki: 3,3V
- Wbudowany regulator napięcia
- Parametry mechaniczne
- Wymiary płytki: 22 × 22mm
- Średnica otworów pod listwę pinową: 1,5mm
- Średnica otworów montażowych: 3,2mm
- Otwory montażowe przystosowane do śrub M3
1208267
Cechy
- Interfejs
- I2C
- Rodzaj czujnika
- ToF
- Odległość min.
- 3 cm
- Odległość maks.
- 400 cm
