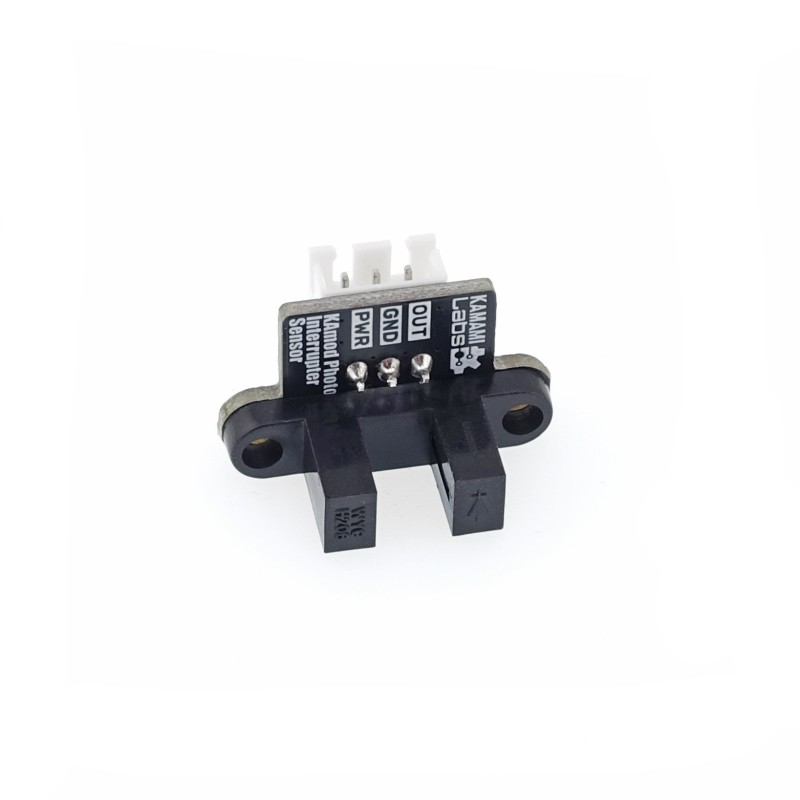

Moduł z transoptorem szczelinowym - KAmod Photo Interrupter Sensor
ID: 1202961
10,90 zł
Brutto
8,86 zł Netto
Moduł z transoptorem szczelinowym IR przeznaczony do detekcji obiektów, zliczania impulsów oraz budowy enkoderów inkrementalnych w projektach automatyki i robotyki. Układ współpracuje z platformami 3,3 V i 5 V, w tym Arduino, Raspberry Pi Pico oraz STM32, a zintegrowany przerzutnik Schmitta zapewnia stabilny sygnał cyfrowy. Konstrukcja obejmuje szczelinę o szerokości 6 mm, złącze kątowe JST XH-2.5 3-pin oraz diodę LED sygnalizującą stan pracy sensora. KAmod Photo Interrupter Sensor
Opis
Moduł z transoptorem szczelinowym IR przeznaczony do detekcji obecności obiektów, zliczania impulsów oraz budowy enkoderów inkrementalnych w projektach elektronicznych i automatyki. Element optyczny pracuje w paśmie podczerwieni, dzięki czemu pomiar pozostaje odporny na wpływ światła widzialnego i zakłóceń zewnętrznych. Szczelina o szerokości 6 mm umożliwia współpracę z tarczami enkoderów, znacznikami oraz elementami mechanicznymi przemieszczającymi się pomiędzy nadajnikiem i odbiornikiem optycznym. Konstrukcja sensora umożliwia integrację z układami sterowania, urządzeniami automatyki oraz projektami robotycznymi wymagającymi precyzyjnej detekcji optycznej.
Układ wyposażono w zintegrowany przerzutnik Schmitta odpowiedzialny za generowanie stabilnego sygnału cyfrowego bez przypadkowych przełączeń. Po przerwaniu wiązki podczerwieni wyjście cyfrowe przechodzi w stan niski, a dioda LED sygnalizuje zmianę stanu pracy sensora. Moduł współpracuje z układami 3,3 V i 5 V, w tym z platformami Arduino, Raspberry Pi Pico oraz STM32. Konstrukcja płytki obejmuje złącze kątowe JST XH-2.5 3-pin oraz otwory montażowe o średnicy 3 mm. Układ sprawdza się w aplikacjach wymagających bezkontaktowego wykrywania ruchu elementów mechanicznych, położenia oraz prędkości obrotowej.

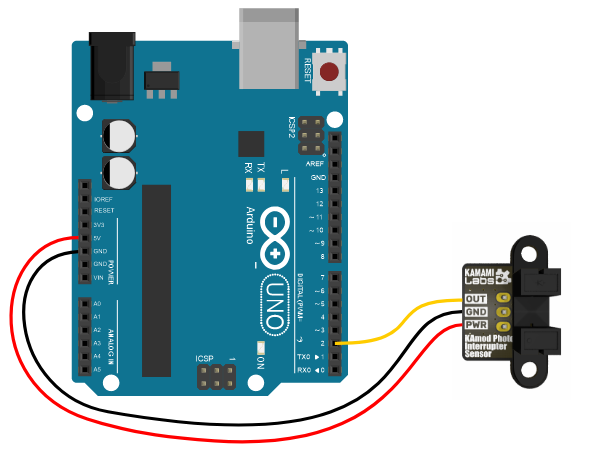

Schemat połączeń
| Moduł czujnika | Platforma (np. Arduino / RPi Pico) |
|---|---|
| VCC | 3.3V / 5V |
| GND | GND |
| OUT | Pin cyfrowy (np. D2) |
Właściwości
- Transoptor szczelinowy IR
- Szerokość szczeliny: 6 mm
- Zintegrowany przerzutnik Schmitta
- Cyfrowe wyjście sygnałowe
- Stan niski na wyjściu po przerwaniu wiązki
- Dioda LED sygnalizująca stan pracy
- Kompatybilność z systemami 3,3 V i 5 V
- Napięcie zasilania: 3,3 - 5 V DC
- Złącze JST XH-2.5 3-pin
- Otwory montażowe o średnicy 3 mm
- Wymiary: 26,8 × 15 × 18,7 mm
W zestawie
- Moduł KAmod Photo Interrupter Sensor
- Przewód męski JST XH 2,54 mm do BLT 2,54 mm, 3-pin, 200 mm
