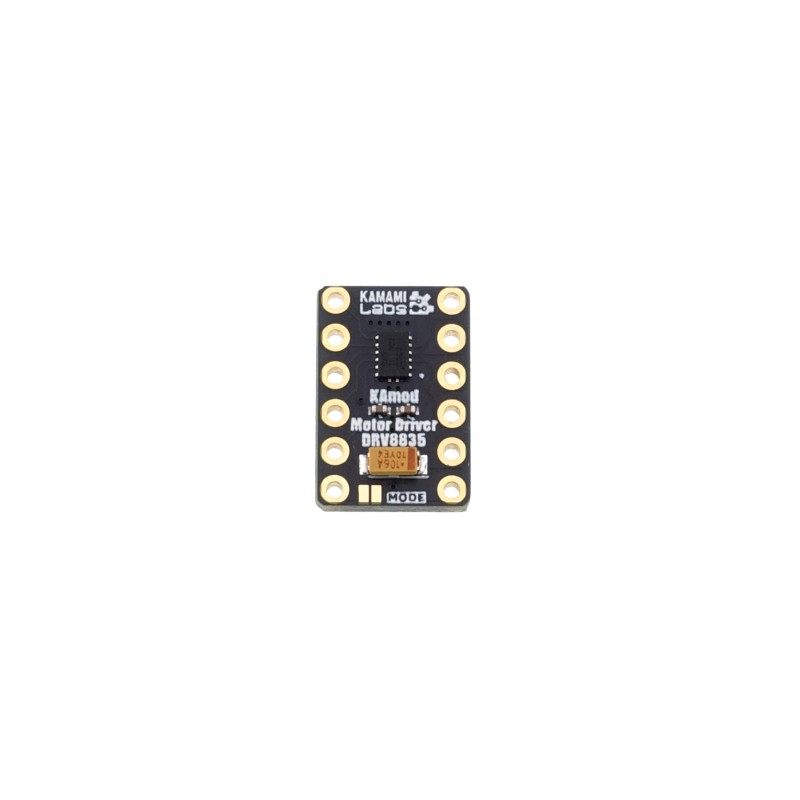

Moduł dwukanałowego sterownika silników 0-11V 1,2A - Kamod Motor Driver DRV8835
ID: 1202565
19,90 zł
Brutto
16,18 zł Netto
Moduł dwukanałowego sterownika silników umożliwiający sterowanie dwoma silnikami DC lub jednym bipolarnym silnikiem krokowym. Układ pracuje z napięciem silników do 11 V, obsługuje logikę 3,3 V i 5 V oraz zapewnia prąd wyjściowy do 1,2 A na kanał. Konstrukcja obejmuje dwa mostki H, obsługę PWM, tryby IN / IN i PHASE / ENABLE oraz zabezpieczenie nadprądowe i termiczne. Kamod Motor Driver DRV8835
Opis
Moduł dwukanałowego sterownika silników przeznaczony do budowy układów napędowych w projektach robotycznych, urządzeniach przenośnych, zabawkach elektronicznych oraz systemach automatyki. Układ umożliwia sterowanie dwoma silnikami prądu stałego DC lub jednym bipolarnym silnikiem krokowym przy wykorzystaniu dwóch niezależnych mostków H. Zakres napięcia zasilania obwodu mocy wynosi od 0 V do 11 V, natomiast napięcie zasilania części logicznej mieści się w zakresie od 2 V do 7 V, co pozwala na współpracę z platformami 3,3 V i 5 V, w tym Arduino, STM32, ESP32 oraz Raspberry Pi Pico.
Sterownik zapewnia ciągły prąd wyjściowy do 1,2 A na kanał oraz chwilowy prąd wyjściowy do 1,5 A na kanał. Moduł obsługuje tryby pracy IN / IN oraz PHASE / ENABLE, umożliwiające sterowanie kierunkiem i prędkością obrotową silników z wykorzystaniem sygnałów PWM. Konstrukcja obejmuje zabezpieczenie nadprądowe oraz zabezpieczenie termiczne ograniczające ryzyko uszkodzenia układu podczas przeciążenia. Niewielkie wymiary płytki 10 × 15 mm oraz rozstaw wyprowadzeń zgodny z płytkami stykowymi ułatwiają integrację z kompaktowymi projektami i szybkie prototypowanie układów napędowych.

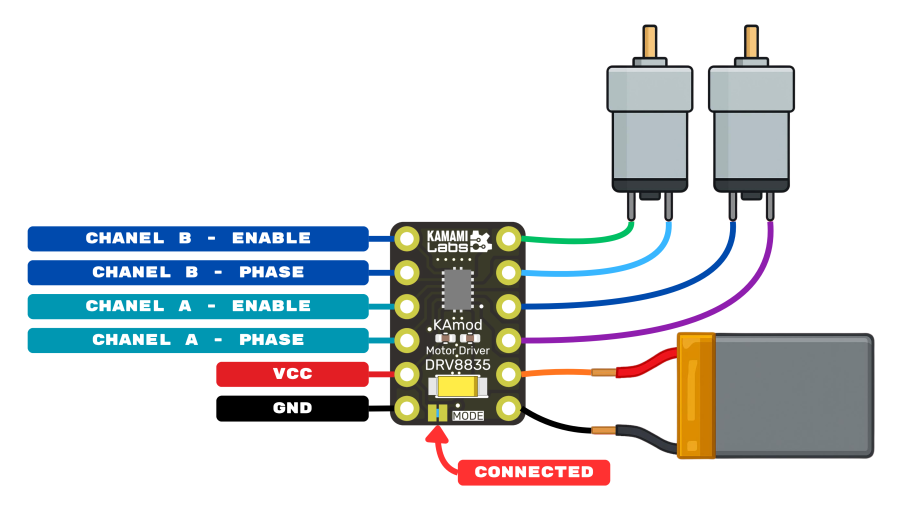

Tryb pracy PHASE/ENABLE
| ENABLE | PHASE | OUT1 | OUT2 | Stan pracy silnika DC | Opis działania |
|---|---|---|---|---|---|
| 0 | X | L | L | Hamowanie | Silnik jest aktywnie hamowany |
| PWM | 0 | PWM | L | CW | Obracanie zgodnie ze wskazówkami zegara (CW) |
| PWM | 1 | L | PWM | CW | Obracanie przeciwnie do ruchu wskazówek zegara (CCW) |

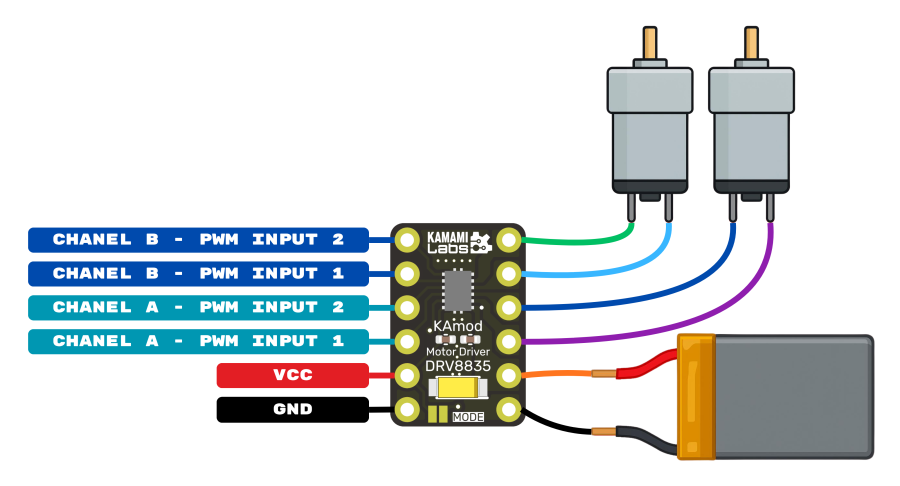

Tryb pracy IN/IN
| IN1 | IN2 | OUT1 | OUT2 | Stan pracy silnika DC | Opis działania |
|---|---|---|---|---|---|
| 0 | 0 | OFF | OFF | Luz | Oba wyjścia są wyłączone |
| PWM | 0 | PWM (H/OFF) | PWM (L/OFF) | CW / Luz | Obracanie zgodnie ze wskazówkami zegara (CW) z prędkością PWM |
| 0 | PWM | PWM (L/OFF) | PWM (H/OFF) | CCW / Luz | Obracanie przeciwnie do ruchów wskazówek zegara (CCW) z prędkością PWM |
| PWM | 1 | L | PWM (L/H) | CW / Hamowanie | Hamowanie / Obracanie zgodnie ze wskazówkami zegara (CW) z prędkością 1 - % PWM |
| 1 | PWM | PWM (L/H) | L | CCW / Hamowanie | Hamowanie / Obracanie zgodnie ze wskazówkami zegara (CCW) z prędkością 1 - % PWM |
| 1 | 1 | L | L | Hamowanie | Silnik jest aktywnie hamowany |
Właściwości
- Sterowanie dwoma silnikami DC lub jednym bipolarnym silnikiem krokowym
- Dwa niezależne mostki H
- Napięcie sterowania silnikiem: 0 - 11 V
- Napięcie zasilania logiki: 2 - 7 V
- Kompatybilność z układami 3,3 V i 5 V
- Prąd wyjściowy ciągły: 1,2 A na kanał
- Prąd wyjściowy chwilowy: 1,5 A na kanał
- Możliwość równoległego połączenia kanałów
- Zabezpieczenie nadprądowe
- Zabezpieczenie termiczne
- Tryby pracy: IN / IN oraz PHASE / ENABLE
- Obsługa sterowania PWM
- Rozstaw pinów zgodny z płytkami stykowymi
- Wymiary: 10 × 15 mm
W zestawie
- Moduł Kamod Motor Driver DRV8835
- 2 × prosta listwa goldpin 6-pin raster 2,54 mm
1202565
Cechy
- Prąd wyjściowy
- 1,2 A
- Ilość kanałów
- 2
- Napięcie zasilania od
- 0 V
- Napięcie zasilania do
- 11 V
