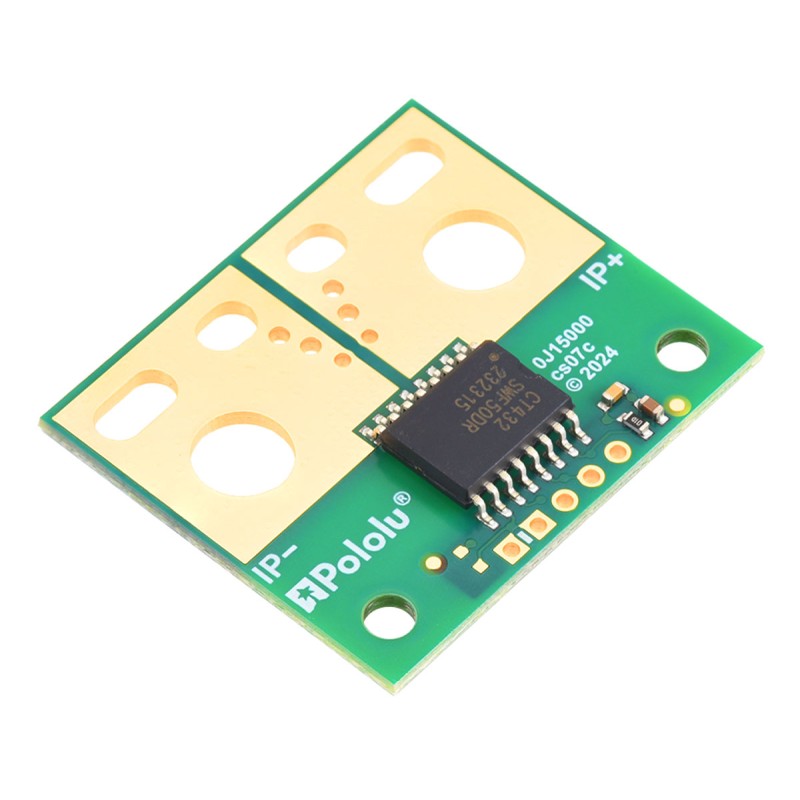

Pololu 5326 - czujnik prądu TMR CT432-HSWF50DR 0-50A 5V
ID: 1194446
5902186339804
63,92 zł
Brutto
51,97 zł Netto
Czujnik prądu Pololu 5326 umożliwia izolowany pomiar prądu DC w zakresie od 0 A do 50 A. Moduł oparty na układzie Allegro CT432-HSWF50DR wykorzystuje technologię TMR, oferując pasmo przenoszenia do 1 MHz oraz analogowy interfejs. Pololu 5326
Opis
Czujnik prądu Pololu 5326 wykorzystuje układ Allegro CT432-HSWF50DR z technologią XtremeSense™ TMR (Tunnel Magnetoresistance), umożliwiając precyzyjny pomiar prądu przy zachowaniu galwanicznej izolacji pomiędzy obwodem pomiarowym a elektroniką sterującą. Jednokierunkowy zakres pomiarowy od 0 A do 50 A sprawia, że moduł znajduje zastosowanie w zasilaczach impulsowych, falownikach, systemach zarządzania energią oraz układach monitorowania prądu.
Moduł pracuje z napięciem 4,75–5,5 V (nominalnie 5 V) i generuje analogowy sygnał wyjściowy o czułości 80 mV/A z napięciem odniesienia 0,5 V. Pasmo przenoszenia 1 MHz, typowy czas odpowiedzi 300 ns oraz odporność na wysokie wartości dV/dt umożliwiają pracę w szybkich układach energoelektronicznych. Dodatkowe wyjście FLT pozwala wykrywać przekroczenie zakresu pomiarowego.
Właściwości
- Czujnik prądu oparty na układzie Allegro CT432-HSWF50DR
- Technologia pomiarowa XtremeSense™ TMR
- Zakres pomiarowy: 0 A do 50 A
- Jednokierunkowy pomiar prądu DC
- Sposób podłączenia: szeregowo w obwodzie prądowym
- Interfejs: analogowy
- Galwaniczna izolacja obwodu pomiarowego
- Napięcie zasilania: 4,75–5,5 V
- Napięcie nominalne: 5 V
- Czułość: 80 mV/A
- Napięcie wyjściowe przy 0 A: 0,5 V
- Pasmo przenoszenia: 1 MHz
- Typowy czas odpowiedzi: 300 ns
- Rezystancja ścieżki prądowej: 1 mΩ
- Wyjście sygnalizacji przekroczenia prądu FLT
- Zakres temperatury pracy: -40°C do 125°C
- 6-warstwowa płytka PCB z miedzią 2 oz
- Wymiary płytki: 30,5 × 35,6 mm
- Masa: 4,3 g
1194446
Cechy
- Interfejs
- Sygnał analogowy
- Zakres pomiarowy
- 0 - 50 A
- Sposób podłączenia
- Szeregowy
- Rysunek wymiarowy modułów czujników prądu CT432/CT433 (425,83 kB)
- Model 3D modułów czujników prądu CT432/CT433 w wersji Large (1,16 MB)
- Szablon otworów montażowych dla modułów czujników prądu CT432/CT433 w wersji Large (18,84 kB)

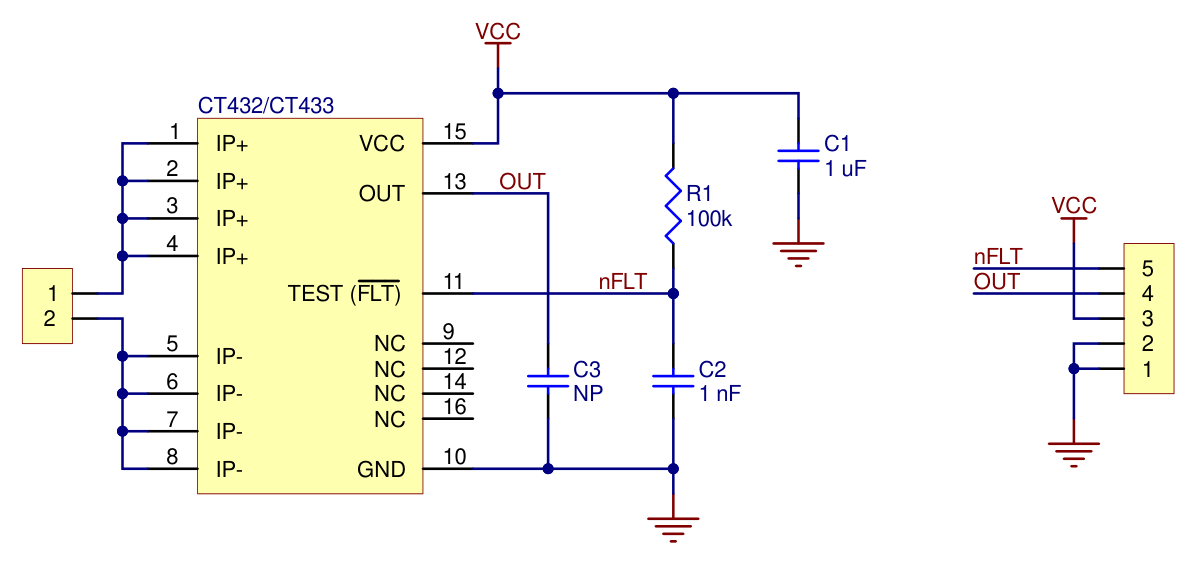

- Schemat elektryczny (51,58 kB)
- Nota katalogowa układu CT432
- Nota katalogowa układu CT433
