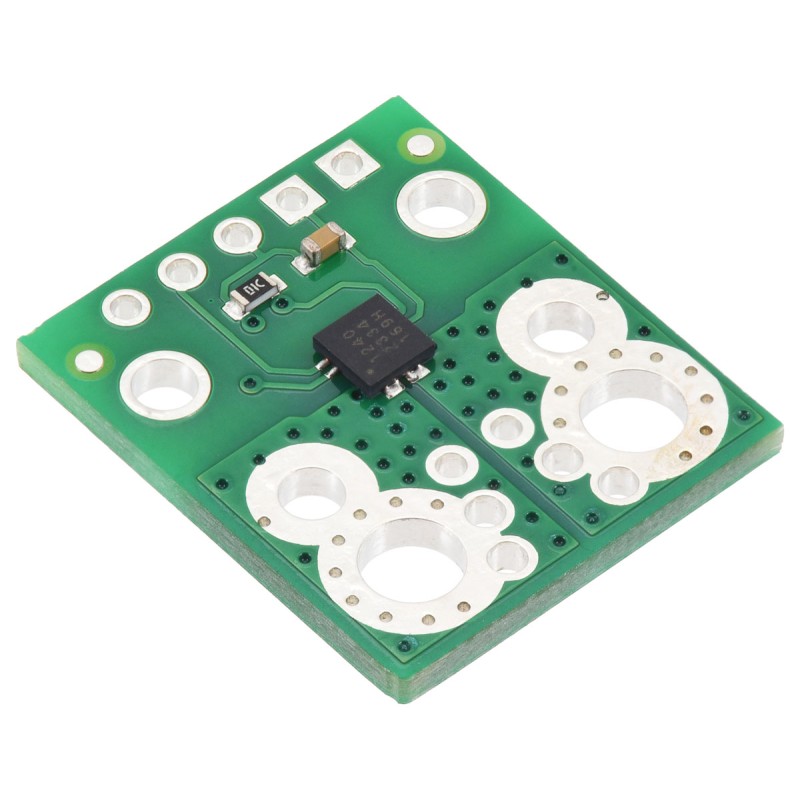

Moduł pomiaru prądu ACS71240KEXBLT-050B3 ±50 A, 3,3 V
ID: 1194447
22,16 zł
Brutto
18,02 zł Netto
Pololu 5242 z układem ACS71240KEXBLT-050B3 to kompaktowy moduł czujnika prądu do precyzyjnych aplikacji pomiarowych w zakresie ±50 A. Dzięki izolacji galwanicznej, szybkiej reakcji na zmiany prądu i możliwości detekcji zwarć, znajduje zastosowanie w systemach zasilania, elektronice motoryzacyjnej, przemysłowej i projektach embedded. Idealny do pomiaru prądów w obwodach DC i AC z zachowaniem bezpieczeństwa i precyzji.
Opis
Moduł z czujnikiem prądu Allegro ACS71240KEXBLT-050B3, oparty na efekcie Halla, przeznaczony do precyzyjnego pomiaru prądu w zakresie od –50 A do +50 A. Czujnik zapewnia elektryczną izolację toru pomiarowego od części sterującej, umożliwiając bezpieczną integrację w układach wymagających separacji galwanicznej. Układ oferuje wyjście analogowe proporcjonalne do wartości mierzonego prądu, z szerokim pasmem do 120 kHz i bardzo krótkim czasem reakcji poniżej 5 µs. Zintegrowane wyjście sygnału błędu nadprądowego reaguje w czasie 1,5 µs i umożliwia szybkie wykrywanie zwarć. Wbudowana kompensacja temperaturowa pozwala na uzyskanie wysokiej dokładności w szerokim zakresie temperatur.
Właściwości
- Zakres pomiarowy: od –50 A do +50 A (prąd AC lub DC)
- Napięcie zasilania: 3,3 V (typowo), obsługa 3,0–3,6 V
- Wyjście: analogowe, proporcjonalne do prądu (26,4 mV/A)
- Czas odpowiedzi: <5 µs
- Wyjście błędu nadprądowego (overcurrent fault): czas reakcji 1,5 µs
- Separacja galwaniczna toru prądowego
- Wejściowy rezystor przewodzący: typowo 0,6 mΩ
- Pasmo wyjściowe: do 120 kHz
- Kompensacja temperaturowa: wbudowana, cyfrowa
- Temperatura pracy: od –40°C do +125°C
- Wymiary płytki: 17,8 × 20,3 mm (0,7" × 0,8")
- Masa: 1,1 g
- Montaż: otwory raster 2,54 mm (kompatybilność z płytką stykową)
1194447
Cechy
- Interfejs
- Sygnał analogowy
- Zakres pomiarowy
- ±50 A
- Sposób podłączenia
- Szeregowy
