Pololu 5335 - czujnik prądu TMR CT433-HSWF70MR +/-70A 3,3V
ID: 1194450
5902186340398
63,92 zł
Brutto
51,97 zł Netto

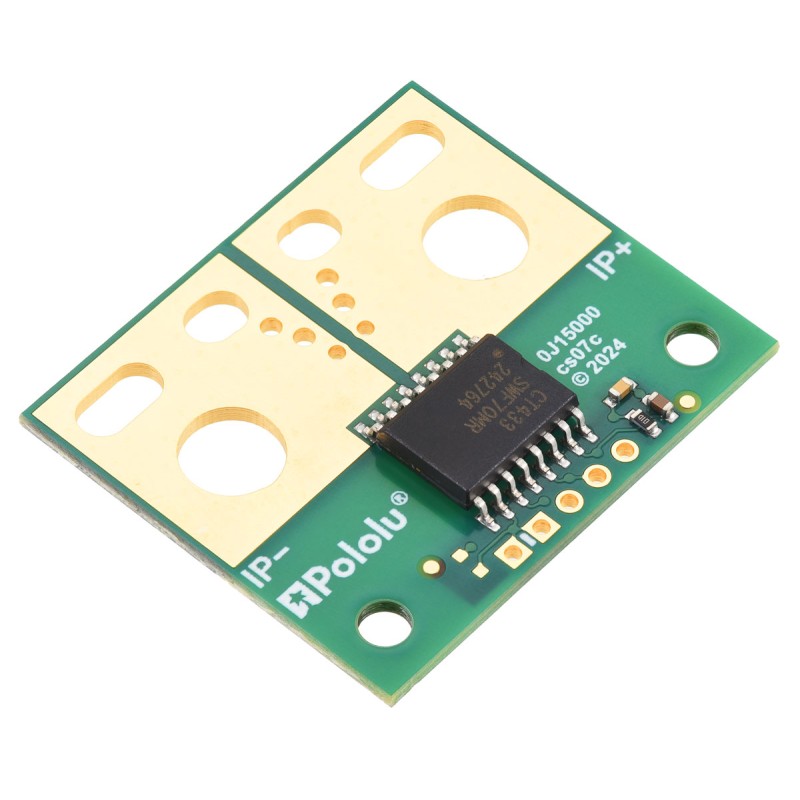

Czujnik prądu Pololu 5335 umożliwia izolowany pomiar prądu AC i DC w zakresie od -70 A do +70 A. Moduł oparty na układzie Allegro CT433-HSWF70MR wykorzystuje technologię TMR, oferując pasmo przenoszenia do 1 MHz oraz analogowe wyjście napięciowe. Pololu 5335
Opis
Czujnik prądu Pololu 5335 wykorzystuje układ Allegro CT433-HSWF70MR z technologią XtremeSense™ TMR (Tunnel Magnetoresistance), umożliwiając precyzyjny pomiar prądu stałego i przemiennego przy zachowaniu galwanicznej izolacji pomiędzy obwodem pomiarowym a elektroniką sterującą. Rozwiązanie znajduje zastosowanie w zasilaczach impulsowych, falownikach, układach sterowania silnikami, systemach magazynowania energii oraz aplikacjach wymagających szybkiego i dokładnego pomiaru prądu.
Moduł pracuje z napięciem 3,0–3,6 V (nominalnie 3,3 V) i generuje analogowy sygnał wyjściowy o czułości 14,3 mV/A z napięciem odniesienia 1,65 V. Pasmo przenoszenia 1 MHz, typowy czas odpowiedzi 300 ns oraz odporność na wysokie wartości dV/dt umożliwiają pracę w układach energoelektronicznych o dużej dynamice zmian. Dodatkowe wyjście FLT pozwala wykrywać przekroczenie zakresu pomiarowego.
Właściwości
- Czujnik prądu oparty na układzie Allegro CT433-HSWF70MR
- Technologia pomiarowa XtremeSense™ TMR
- Zakres pomiarowy: -70 A do +70 A
- Dwukierunkowy pomiar prądu AC i DC
- Galwaniczna izolacja obwodu pomiarowego
- Napięcie zasilania: 3,0–3,6 V
- Napięcie nominalne: 3,3 V
- Analogowe wyjście napięciowe
- Czułość: 14,3 mV/A
- Napięcie wyjściowe przy 0 A: 1,65 V
- Pasmo przenoszenia: 1 MHz
- Typowy czas odpowiedzi: 300 ns
- Rezystancja ścieżki prądowej: 1 mΩ
- Wyjście sygnalizacji przekroczenia prądu FLT
- Zakres temperatury pracy: -40°C do 125°C
- 6-warstwowa płytka PCB z miedzią 2 oz
- Wymiary płytki: 30,5 × 35,6 mm
- Masa: 4,3 g
1194450
Cechy
- Interfejs
- Sygnał analogowy
- Zakres pomiarowy
- ±70 A
- Sposób podłączenia
- Szeregowy
- Rysunek wymiarowy modułów czujników prądu CT432/CT433 (425,83 kB)
- Model 3D modułów czujników prądu CT432/CT433 w wersji Large (1,16 MB)
- Szablon otworów montażowych dla modułów czujników prądu CT432/CT433 w wersji Large (18,84 kB)

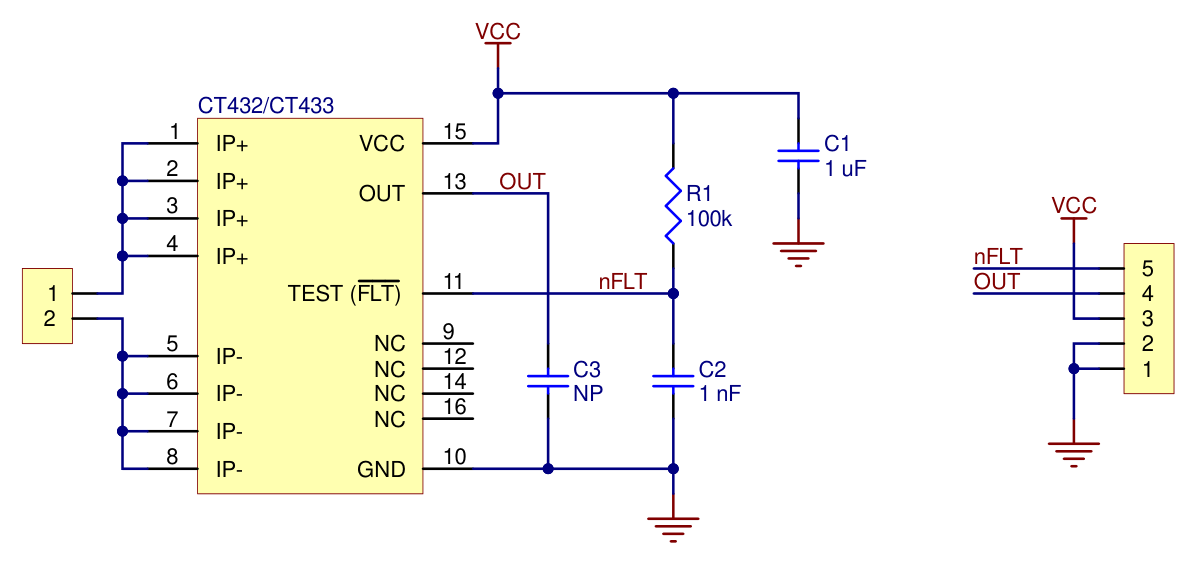

- Schemat elektryczny (51,58 kB)
- Nota katalogowa układu CT432
- Nota katalogowa układu CT433
