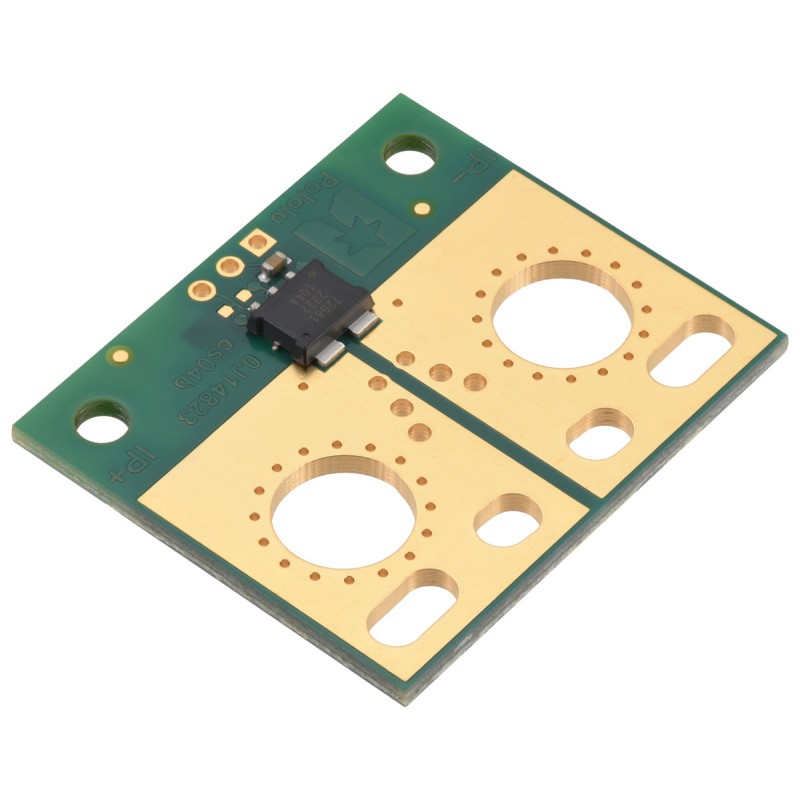

ACS72981ELRATR-200B3 Current Sensor - moduł z czujnikiem prądu od -200A do 200A, 3,3V

Opis

ACS72981 Hall Effect Current Sensor to moduł czujnika prądu, bazujący na efekcie Halla, oferujący elektryczną izolację oraz szerokie pasmo przenoszenia 250 kHz. Dzięki bardzo niskiej rezystancji ścieżki przewodzącej, wynoszącej zaledwie, zapewnia minimalne straty mocy i wysoką efektywność pomiarów. Czujnik może być umieszczony w dowolnym miejscu obwodu i stosowany w aplikacjach wymagających galwanicznej izolacji. Dzięki zastosowaniu różnicowego pomiaru Halla urządzenie jest odporne na wpływ zewnętrznych pól magnetycznych, co zwiększa dokładność odczytów. Sensor dostarcza napięcie analogowe proporcjonalne do wartości prądu, umożliwiając pomiary zarówno prądu stałego (DC), jak i zmiennego (AC). Moduł obsługuje napięcie zasilania od 3 V do 3,6 V, a jego wyjście jest ratiometryczne, co oznacza, że jego wartość środkowa wynosi VCC/2 i zmienia się o 6,6 mV × (VCC/3,3 V) na każdy amper przepływającego prądu. Krótki czas odpowiedzi  sprawia, że czujnik doskonale nadaje się do szybkich systemów pomiarowych i monitorowania prądu w czasie rzeczywistym.

Do prawidłowej pracy czujnika wymagane jest pięć połączeń: prąd wejściowy (IP+ i IP-), zasilanie logiczne (VCC i GND) oraz wyjście czujnika (VIOUT). Moduł wykorzystuje wielowarstwową płytkę PCB, co zapewnia wysoką trwałość i niezawodność. Duże otwory montażowe pozwalają na podłączenie przewodów do 2 AWG lub zastosowanie terminali pierścieniowych. Alternatywnie dostępne są również otwory o rozstawie 2,54 mm, 3,5 mm i 5 mm, jednak nie są one zalecane dla dużych prądów. Dzięki wysokiej dokładności, szerokim możliwościom montażowym i odporności na zakłócenia, czujnik znajduje zastosowanie w systemach zasilania, przetwornicach mocy, układach monitorowania baterii oraz systemach sterowania silnikami.

Właściwości

• Rodzaj czujnika: Allegro ACS72981
• Zakres pomiarowy: do 200 A
• Technologia: efekt Halla z galwaniczną izolacją
• Szerokość pasma: 250 kHz
• Napięcie zasilania: 3,0 V do 3,6 V
• Rezystancja ścieżki przewodzącej: 0,2 mΩ
• Wyjście analogowe proporcjonalne do natężenia prądu
• Ratiometryczne napięcie wyjściowe z punktem środkowym VCC/2
• Szybki czas odpowiedzi: poniżej 2 µs
• Wbudowana cyfrowa kompensacja temperatury
• Obsługa prądów stałych (DC) i zmiennych (AC)
• Opcje podłączenia: otwory montażowe 8,4 mm, 20 mm rozstawu, terminale śrubowe, piny 2,54 mm
• Rozstaw wyprowadzeń: 2,54 mm (kompatybilne z płytkami stykowymi)
• Wymiary: 30,48 x 35,56 mm
• Waga: 4,2 g
