Taśma LED COB RGB WS2812B 5V 5m - Waveshare 34159

Opis

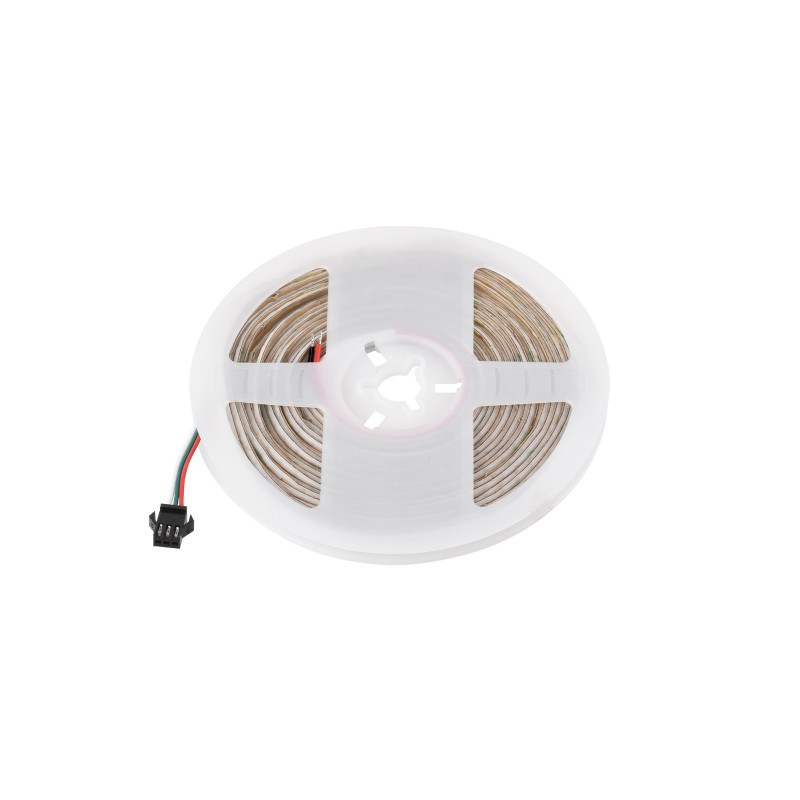

Programowalna taśma LED COB RGB Waveshare RGB-27-5V-160D-5M o długości 5 m wykorzystuje technologię Chip On Board (COB), zapewniającą równomierne rozproszenie światła na całej powierzchni świecącej. Zagęszczenie 160 diod LED na metr, łącznie 800 diod, oraz kąt świecenia 180° pozwalają uzyskać jednolitą linię oświetlenia bez wyraźnie widocznych pojedynczych punktów świetlnych. Taśma pracuje przy napięciu 5 V, a maksymalny pobór mocy wynosi około 12 W/m, czyli 60 W dla całej długości. Szerokość 2,7 mm umożliwia montaż w wąskich profilach, szczelinach meblowych, witrynach ekspozycyjnych oraz obudowach komputerowych.

Układy sterujące zgodne z WS2812B umożliwiają programowanie kolorów i efektów świetlnych przez jednoliniowy interfejs danych. Każdy segment obsługuje trzy kanały RGB z 256 poziomami jasności na kanał, co pozwala uzyskać płynne przejścia kolorystyczne i animacje. Według dokumentacji producenta na metr taśmy przypada 12 niezależnie sterowanych segmentów o długości około 83,3 mm, co daje łącznie 60 segmentów na długości 5 m. Do sterowania wymagany jest zewnętrzny kontroler generujący sygnał zgodny z protokołem WS2812B. Taśma znajduje zastosowanie w instalacjach oświetlenia dekoracyjnego, projektach elektronicznych z mikrokontrolerami oraz podświetleniu stanowisk komputerowych i elementów wyposażenia wnętrz.

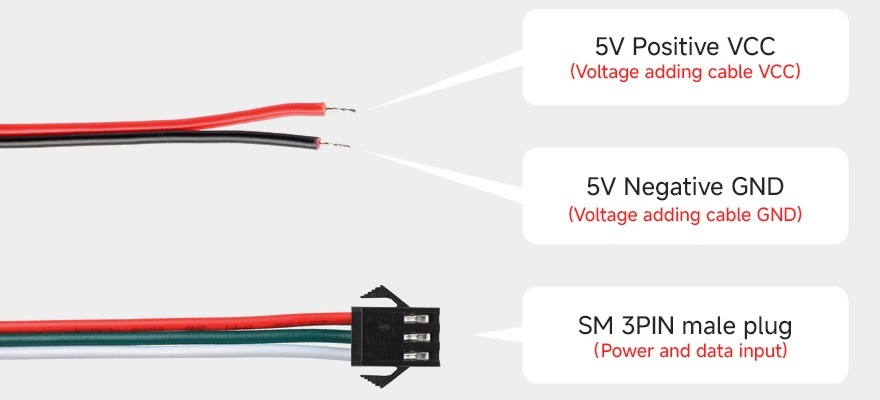

Elastyczna konstrukcja z samoprzylepną warstwą montażową umożliwia dopasowanie taśmy do kształtu powierzchni i jej przycinanie w oznaczonych miejscach co 12,5 mm. Wersja o długości 5 m została wyposażona w wejściowe złącze SM 3PIN męskie oraz dodatkowe przewody zasilające na końcu taśmy, umożliwiające kompensację spadków napięcia. Czerwony przewód odpowiada za zasilanie +5 V, biały za masę GND, a zielony za transmisję danych. Maksymalny pobór prądu wynosi około 12 A przy napięciu 5 V, dlatego przy zasilaniu całej taśmy należy zastosować zasilacz o odpowiedniej wydajności oraz uwzględnić doprowadzenie zasilania w dodatkowych punktach. Stopień ochrony IP20 przewiduje zastosowanie w suchych pomieszczeniach. Szczegółowe informacje o połączeniach i sposobie sterowania znajdują się w dokumentacji technicznej Waveshare.

Właściwości

• Informacje ogólne
  • Producent: Waveshare
  • Kod producenta: 34159
  • Model: RGB-27-5V-160D-5M
  • Typ: programowalna taśma LED COB RGB
  • Długość: 5 m
  • Technologia LED: COB (Chip On Board)
  • Układ sterujący: zgodny z WS2812B
• Parametry świetlne
  • Kolor światła: RGB
  • Liczba diod LED: 160 szt./m, łącznie 800 szt.
  • Liczba niezależnie sterowanych segmentów: 12 na metr, łącznie 60
  • Długość segmentu sterowania: około 83,3 mm
  • Kąt świecenia: 180°
  • Regulacja jasności: 256 poziomów na każdy kanał RGB
  • Rozdzielczość sterowania kolorem: 24 bity na segment
• Zasilanie i sterowanie
  • Napięcie zasilania: 5 V DC
  • Maksymalny pobór mocy: około 12 W/m
  • Maksymalny pobór mocy całej taśmy: około 60 W
  • Maksymalny pobór prądu: około 12 A dla długości 5 m
  • Zalecana wydajność zasilacza z 25% zapasem mocy: co najmniej 15 A przy 5 V
  • Interfejs sterowania: jednoliniowy sygnał danych zgodny z WS2812B
  • Kodowanie transmisji: NRZ
  • Kolejność danych kolorów: GRB
  • Wymagany zewnętrzny sterownik lub mikrokontroler
• Połączenia
  • Złącze wejściowe: SM 3PIN męskie
  • Zakończenie taśmy: dodatkowe przewody zasilające VCC i GND
  • Brak wyjściowego złącza SM 3PIN żeńskiego w wersji 5 m
  • Przewód czerwony: VCC, +5 V
  • Przewód biały: GND
  • Przewód zielony: DATA
  • Możliwość kompensacji spadków napięcia przez dodatkowe przewody zasilające
• Konstrukcja i montaż
  • Długość taśmy: 5000 mm
  • Szerokość elastycznej płytki FPC: 2,7 mm
  • Odstęp między punktami cięcia: 12,5 mm
  • Elastyczne podłoże
  • Warstwa samoprzylepna do mocowania na powierzchni
  • Stopień ochrony: IP20

W zestawie

• Taśma LED COB RGB Waveshare RGB-27-5V-160D-5M o długości 5 m - 1 szt.
