ID: 200889
5906623495672
32,13 zł
Brutto

26,12 zł Netto

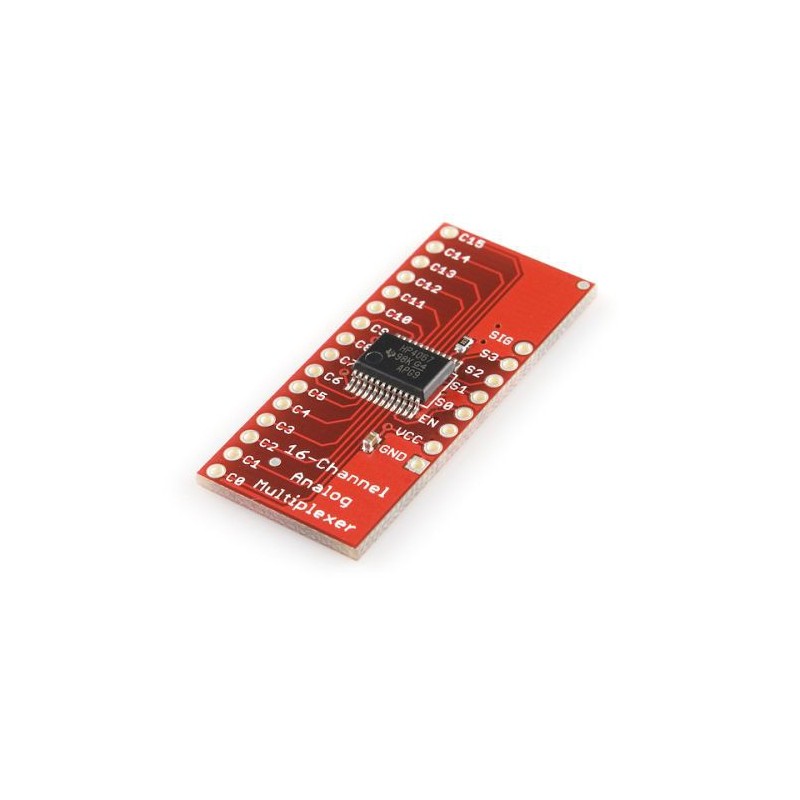

Moduł z 16-kanałowym multiplekserem/demultiplekserem CD74HC4067, który umożliwia przełączanie wspólnego pinu (SIG) pomiędzy jednym z 16 kanałów (CHANxx). Obsługuje zarówno sygnały analogowe, jak i cyfrowe, w obu kierunkach. Dzięki funkcji sterowania za pomocą 4 pinów adresowych (S0-S3) oraz możliwości odłączenia wszystkich kanałów przez pin "enable", moduł jest idealnym rozwiązaniem dla aplikacji wymagających efektywnego routingu sygnałów, takich jak obsługa czujników czy urządzeń komunikacyjnych. SparkFun BOB-0905

24h
Dostępny
Dostępna ilość: 6
Kamami jest oficjalnym dystrybutorem modułów oraz zestawów deweloperskich Sparkfun. Wszystkie produkty tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

Moduł z 16-kanałowym multiplekserem/demultiplekserem analogowo-cyfrowym CD74HC4067 to niezwykle wszechstronne rozwiązanie, które pozwala na efektywne zarządzanie sygnałami w systemach elektronicznych. Układ działa jak wewnętrzny przełącznik, umożliwiając przekierowanie wspólnego pinu (SIG) do jednego z 16 kanałów (CHANxx). Moduł obsługuje zarówno sygnały analogowe, jak i cyfrowe, o ile napięcie nie przekracza wartości VCC. Dodatkowo, połączenia są dwukierunkowe, co czyni go uniwersalnym narzędziem do wielu zastosowań.

Sterowanie układem jest proste i odbywa się poprzez podłączenie 4 wyjść cyfrowych do pinów adresowych (S0-S3) oraz wysłanie binarnego adresu wybranego kanału. Dzięki temu, możliwe jest podłączenie aż 16 czujników lub innych urządzeń za pomocą zaledwie 5 pinów. Moduł świetnie sprawdza się także w obsłudze sygnałów cyfrowych, umożliwiając np. przesyłanie danych TTL z 16 urządzeń do jednego mikroprocesora. W przypadku potrzeby dwukierunkowej komunikacji, można wykorzystać dodatkowy moduł, co pozwala na rozszerzenie funkcjonalności do obsługi protokołów takich jak I2C czy SPI.

Cechą wyróżniającą ten multiplekser jest funkcja "przerwania przed nawiązaniem" (break-before-make), która minimalizuje zakłócenia podczas przełączania między kanałami. Niskie opory w stanie "włączonym" oraz minimalne wycieki w stanie "wyłączonym" zapewniają niezawodność w aplikacjach wymagających precyzji. Moduł został również wyposażony w funkcję "enable", która pozwala na całkowite odłączenie wspólnego pinu, co zwiększa elastyczność zastosowania. Dzięki szerokiemu zakresowi temperatur pracy oraz możliwości obsługi zarówno sygnałów analogowych, jak i cyfrowych, ten moduł znajdzie zastosowanie w projektach takich jak rozbudowa systemów czujników, przełączanie sygnałów komunikacyjnych czy budowa rozwiązań IoT.

Właściwości

  • Napięcie robocze: od 2V do 6V
  • Oporność w stanie "włączonym": 70 Ohm przy 4.5V
  • Czas "przerwania przed nawiązaniem": 6 ns przy 4.5V
  • Zakres temperatury pracy: od -55°C do 125°C
  • Obsługiwane sygnały: analogowe i cyfrowe
  • Funkcja "enable": całkowite wyłączenie połączeń
  • Przełączanie w obu kierunkach
  • Wymiary: 41 x 18 mm
