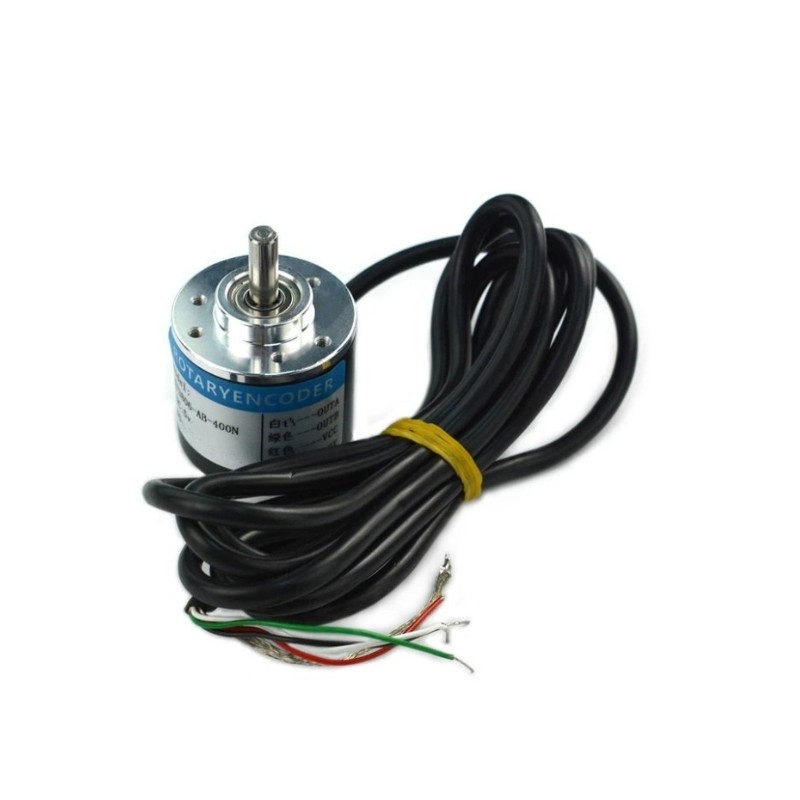

Enkoder obrotowy przyrostowy fotoelektryczny 400P/R - DFRobot SEN0230
ID: 1193090
5906623487486
107,06 zł
Brutto
87,04 zł Netto
DFRobot SEN0230 to przemysłowy enkoder obrotowy oparty na technologii fotoelektrycznej, generujący 400 impulsów na obrót w każdej fazie, co w kwadraturze daje 1600 impulsów. Wytrzymała konstrukcja z aluminium i stali, z maksymalną prędkością obrotową 5000 obr./min, czyni go idealnym do precyzyjnych pomiarów w automatyce i systemach sterowania ruchem. DFRobot SEN0230
Opis
Przemysłowy enkoder obrotowy DFRobot SEN0230 wykorzystuje technologię fotoelektryczną do generowania sygnału kwadraturowego o rozdzielczości 400 impulsów na obrót dla każdej fazy, co przekłada się na 1600 impulsów na obrót przy dekodowaniu czterokrotnym. Konstrukcja z aluminiową obudową oraz stalowym wałem zapewnia odporność mechaniczną i stabilną pracę w aplikacjach automatyki, robotyki oraz systemach sterowania ruchem.

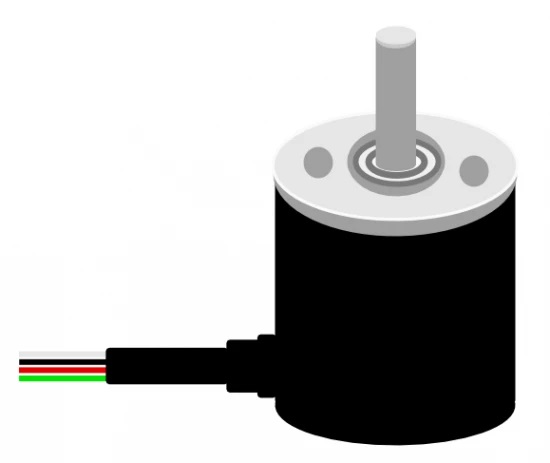

| Kolor | Oznaczenie | Opis |
|---|---|---|
| Czerwony | VCC | zasilanie + |
| Czarny | GND | zasilanie − |
| Biały | A | impuls kanału A (wymaga rezystora podciągającego) |
| Zielony | B | impuls kanału B (wymaga rezystora podciągającego) |
Zakres napięcia zasilania 5 V DC umożliwia współpracę z mikrokontrolerami i sterownikami PLC, a wyjście typu NPN (otwarty kolektor) pozwala na integrację z różnymi układami wejściowymi. Maksymalna prędkość obrotowa 5000 obr./min oraz kompaktowe wymiary sprawiają, że enkoder nadaje się do precyzyjnych pomiarów prędkości, położenia i kierunku obrotu w układach wymagających niezawodnego sprzężenia zwrotnego.
Właściwości
- Typ enkodera: przyrostowy, fotoelektryczny
- Rozdzielczość: 400P/R (1600 impulsów w kwadraturze)
- Zakres napięcia zasilania: 5 V DC
- Typ wyjścia: NPN, otwarty kolektor
- Maksymalna prędkość obrotowa: 5000 obr./min
- Średnica wału: 6 mm
- Długość wału: 13 mm
- Wymiary obudowy: Ø39 × 36,5 mm
- Otwory montażowe: M3
- Masa: 234 g
W zestawie
- Enkoder DFRobot SEN0230
- Uchwyt montażowy
- Sprzęgło 6 mm
- Zestaw śrub montażowych
- Rezystory 10 kΩ (2 szt.)
