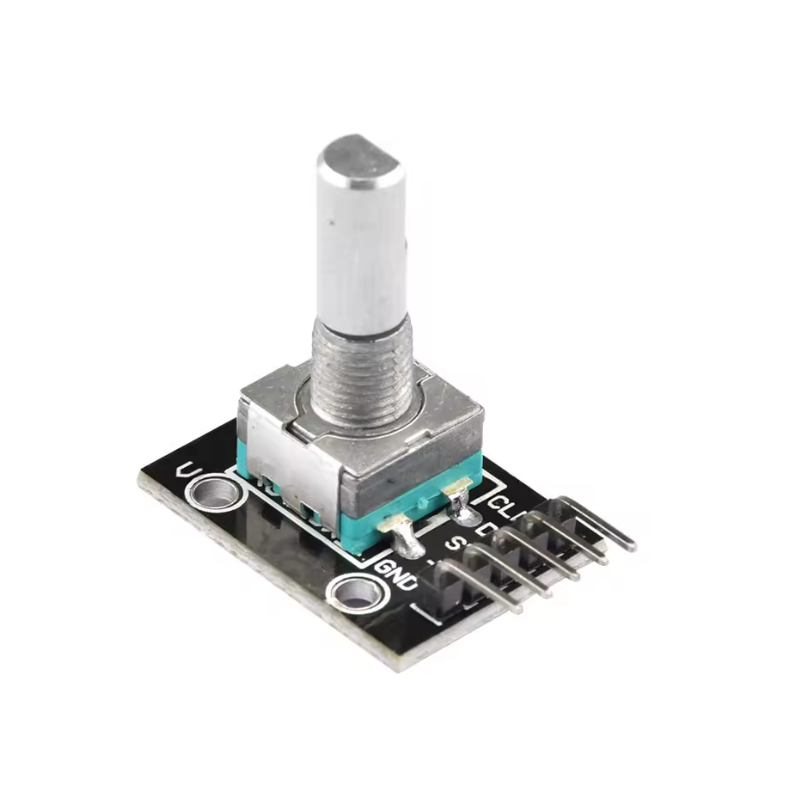

KY-040 - moduł z enkoderem obrotowym 5V
ID: 1196533
5902186303423
4,31 zł
Brutto
3,50 zł Netto
Enkoder obrotowy, który umożliwia precyzyjne wykrywanie kierunku i liczby obrotów za pomocą impulsów cyfrowych. Wyposażony w zintegrowany przycisk, pięć pinów (CLK, DT, SW, VCC, GND) i metalowe pokrętło, idealnie nadaje się do interfejsów użytkownika oraz sterowania urządzeniami. Dzięki kompatybilności z Arduino i Raspberry Pi, trwałości do 20 000 cykli oraz prostej integracji, sprawdzi się w projektach edukacyjnych i DIY. KY-040
Opis
Enkoder obrotowy KY-040 to prosty i skuteczny czujnik położenia, który umożliwia precyzyjne odczytywanie obrotów i kierunku obrotu pokrętła. Urządzenie generuje impulsy cyfrowe w zależności od ruchu, co czyni go idealnym rozwiązaniem do zastosowań takich jak sterowanie silnikami krokowymi, nawigacja w menu urządzeń elektronicznych czy też interfejsy użytkownika. Dzięki wbudowanemu przyciskowi można także rozpoznać naciśnięcie pokrętła, co zwiększa jego funkcjonalność.
Enkoder ma pięć wyprowadzeń, w tym piny danych (CLK, DT, SW) oraz zasilania (VCC i GND), co pozwala na łatwe podłączenie do mikrokontrolera. Zasada działania opiera się na odczycie dwóch przesuniętych w fazie sygnałów kwadratowych, które umożliwiają określenie zarówno liczby obrotów, jak i ich kierunku. Dzięki niewielkim wymiarom i żywotności sięgającej 20 000 cykli, KY-040 doskonale sprawdzi się w projektach hobbystycznych i edukacyjnych. Kompaktowa konstrukcja z metalowym pokrętłem zapewnia trwałość i wygodę użytkowania. Moduł jest kompatybilny z popularnymi platformami jak Arduino czy Raspberry Pi.
Właściwości
- Zasilanie: 5V
- Obrót: 360°
- Impulsy na obrót: 20
- Wyposażony w wbudowany przycisk (SW)
- Wyjścia: CLK (Pin A), DT (Pin B), SW, VCC, GND
- Pokrętło: 6 mm metalowe, ścięte
- Raster pinów: 2,54 mm
- Prąd roboczy: 10 mA
- Temperatura pracy: -30°C do 80°C
- Żywotność: ok. 20 000 cykli
- Wymiary modułu: 26 x 19 x 27 mm
- Długość pokrętła: ok. 20 mm
1196533
Producent BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
Osoba odpowiedzialna BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
