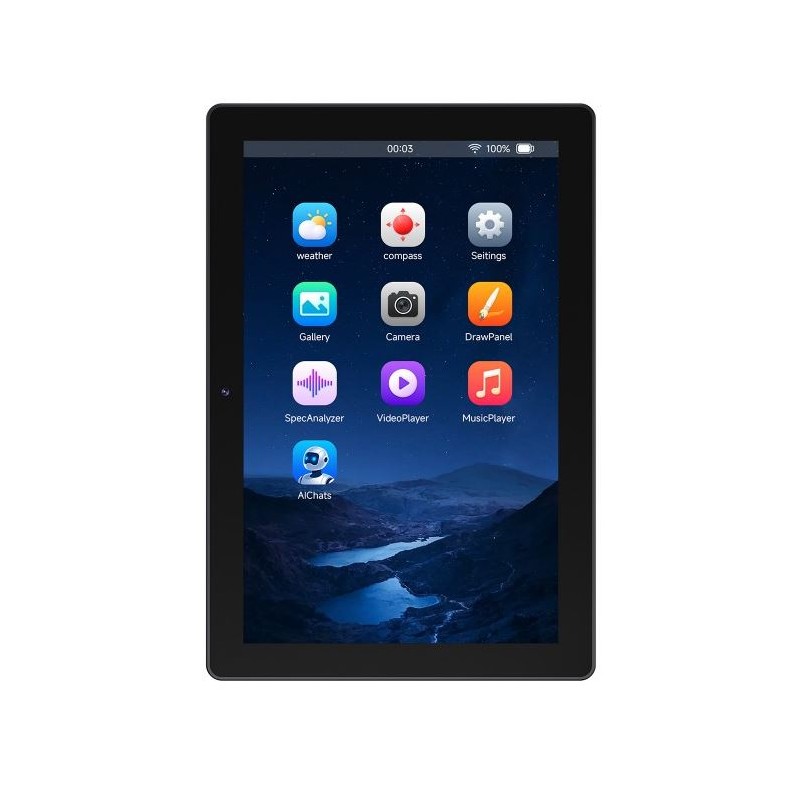

  • Widok główny
  • Widok od góry
  • Widok od dołu
  • Widok od boku - złącza oraz przyciski
  • Widok od boku
  • Wymiary
ID: 1203089
407,36 zł
Brutto

331,19 zł Netto

Zintegrowana platforma HMI typu all-in-one z 10,1-calowym wyświetlaczem dotykowym IPS 800 x 1280 px, oparta na ESP32-P4, z obsługą Wi-Fi 6, Bluetooth 5 LE, podwójnymi mikrofonami oraz głośnikiem, w wersji bez akumulatora 3,7 V. Waveshare ESP32-P4-WIFI6-Touch-LCD-10.1-EN

6 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem ekranów, akcesoriów oraz modułów marki Waveshare.

Opis

Dotykowy wyświetlacz HMI 10,1″ IPS z ESP32-P4 Waveshare 33150 w wersji bez baterii przeznaczony do zaawansowanych aplikacji HMI, systemów smart home, automatyki przemysłowej oraz edge computing. Zastosowany mikrokontroler ESP32-P4 z architekturą RISC-V zapewnia wysoką wydajność obliczeniową oraz wsparcie dla przetwarzania obrazu i dźwięku.

Platforma wyposażona została w 10,1-calowy wyświetlacz IPS o rozdzielczości 800 x 1280 px z 10-punktowym pojemnościowym panelem dotykowym, zabezpieczonym hartowanym szkłem. Interfejs MIPI DSI umożliwia szybkie i stabilne przesyłanie obrazu, a programowa zmiana orientacji ekranu pozwala na pracę w trybie poziomym lub pionowym.


Łączność bezprzewodową realizuje moduł ESP32-C6-MINI, zapewniający obsługę Wi-Fi 6 2,4 GHz oraz Bluetooth 5 LE. Urządzenie oferuje rozbudowane funkcje multimedialne, obejmujące kamerę przednią 5 MP OV5647, podwójny mikrofon z układem redukcji echa ES7210 oraz głośnik, co umożliwia realizację interfejsów głosowych i aplikacji AI Speech Interaction.

Metalowa obudowa poprawia odprowadzanie ciepła i zwiększa niezawodność pracy w środowiskach przemysłowych. Zasilanie realizowane jest przez port USB-C lub zewnętrzne źródło zasilania, przy czym akumulator litowy 3,7 V nie znajduje się w zestawie.

p1203095-ESP32-P4-WIFI6-Touch-LCD-7-details-intro.jpgp1203095-ESP32-P4-WIFI6-Touch-LCD-7-details-intro-1.jpg

  1. ESP32-P4-Core – zintegrowany układ ESP32-P4NRW32 oraz pamięć NOR Flash 32 MB
  2. Moduł ESP32-C6-MINI-1U-H8 – interfejs SDIO, rozszerzenie o Wi-Fi 6 oraz Bluetooth 5 LE
  3. Interfejs MIPI CSI – złącze 15-pin o rastrze 1,0 mm do podłączania kamery MIPI 2-lane
  4. Pola lutownicze 2,54 mm 4-pin – przeznaczone do programowania firmware modułu ESP32-C6
  5. Złącze głośnika – 1,25 mm 2-pin
  6. Złącze panelu dotykowego
  7. Złącze wyświetlacza DSI
  8. Układ audio ES8311 o niskim poborze mocy – kodowanie i dekodowanie sygnału audio
  9. Układ redukcji echa ES7210 – algorytm eliminacji echa poprawiający jakość przechwytywania dźwięku
  10. Gniazdo karty TF – interfejs SDIO 3.0
  11. Złącze akumulatora – JST 1,2 mm 2-pin
  12. Interfejsy transmisji sygnałów Board-to-Board – do taśmy FPC 16-pin o rastrze 0,5 mm
  13. Interfejsy zasilania i wspólnej masy Board-to-Board – do przewodu adaptera 1,25 mm 4-pin
  14. Wbudowane mikrofony – podwójna matryca mikrofonów
  15. Port USB Type-C (USB–UART) – zasilanie, programowanie i debugowanie
  16. Port USB OTG Type-C – USB OTG 2.0 High Speed
  17. Przełącznik zasilania ON/OFF
  18. Przycisk BOOT – naciśnięcie podczas włączania zasilania lub resetu uruchamia tryb pobierania
  19. Przycisk RESET
  20. Dwukolorowa dioda PWR / Charge – wskaźnik zasilania i ładowania
  21. Złącze 40-pin

Właściwości

  • Procesor: ESP32-P4, architektura RISC-V
  • Pamięć: 32 MB PSRAM, 32 MB pamięci NOR Flash
  • Łączność bezprzewodowa: Wi-Fi 6 2,4 GHz, Bluetooth 5 LE
  • Wyświetlacz: 10,1 cala IPS
  • Rozdzielczość ekranu: 800 x 1280 px
  • Panel dotykowy: pojemnościowy, 10-punktowy, hartowane szkło
  • Interfejs wyświetlacza: MIPI DSI 2-lane
  • Kamera: OV5647 5 MP, interfejs MIPI CSI
  • Audio: podwójne mikrofony z redukcją echa, wbudowany głośnik
  • Multimedia: sprzętowe wsparcie JPEG, ISP, enkoder H.264
  • Interfejsy: USB OTG 2.0 HS, USB-UART, MIPI CSI, SDIO 3.0, GPIO
  • Bezpieczeństwo: Secure Boot, szyfrowanie Flash, akceleratory kryptograficzne, TRNG
  • Obudowa: metalowa z otworami montażowymi
  • Temperatura pracy wyświetlacza: 0°C ~ 60°C
  • Zasilanie: USB-C, możliwość podłączenia akumulatora 3,7 V
  • Akumulator: brak w zestawie
  • Zastosowania: panele HMI, terminale smart home, sterowanie przemysłowe, edge computing

W zestawie

  • Płytka ESP32-P4-WIFI6-Touch-LCD-10.1 ×1
  • Zestaw uchwytów montażowych (4 szt.)
  • Zestaw śrub montażowych
  • Przewód akumulatora 2-pin ~80 mm
