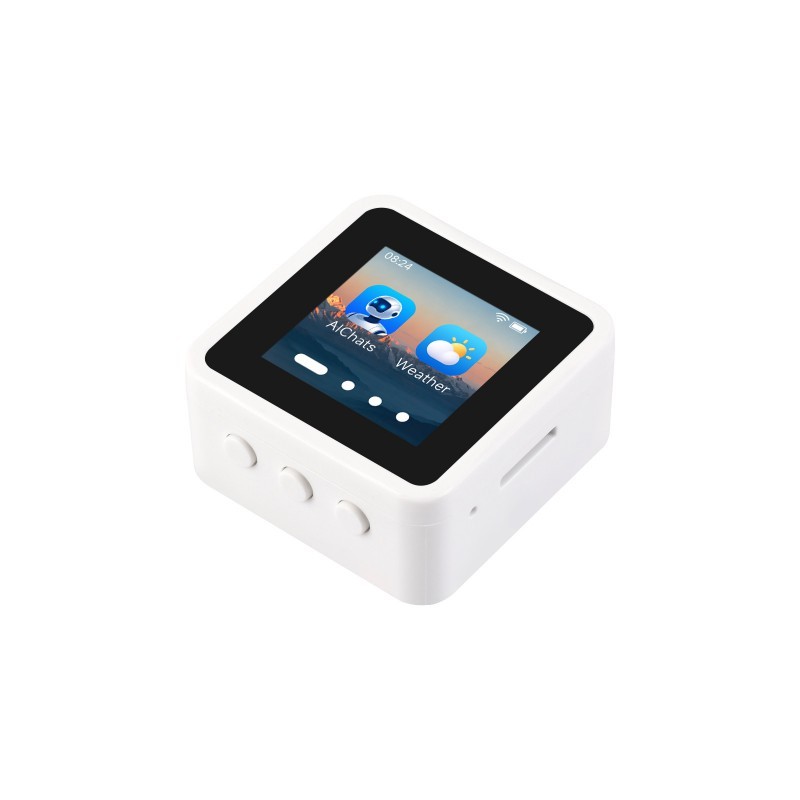

  • Widok główny
  • Widok pod kątem od boku
  • Widok pod kątem - przód
  • Widok od dołu
  • Widok pod kątem - tył
ID: 1204857
84,01 zł
Brutto

68,30 zł Netto

Płytka rozwojowa z ESP32-S3, wyświetlaczem IPS 1,54″ 240 × 240 px i 262K kolorów z panelem dotykowym, wyposażona w Wi-Fi 2,4 GHz, Bluetooth 5 LE, dwa mikrofony, układy audio oraz czujnik IMU 6-osiowy. Obsługa zasilania z baterii 3,7 V (brak w zestawie). Waveshare ESP32-S3-Touch-LCD-1.54-EN

6 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem ekranów, akcesoriów oraz modułów marki Waveshare.

Opis

Płytka rozwojowa oparta na mikrokontrolerze ESP32-S3, wyposażona w wyświetlacz IPS 1,54″ o rozdzielczości 240 × 240 px i 262K kolorów. Moduł obsługuje łączność Wi-Fi 2,4 GHz (802.11 b/g/n) oraz Bluetooth 5 LE, co umożliwia realizację projektów IoT, urządzeń komunikacyjnych oraz systemów embedded.


Na płytce znajdują się dwa mikrofony oraz układy audio (kodek i wzmacniacz), co pozwala na przetwarzanie dźwięku, rejestrację audio oraz implementację komunikacji głosowej. Czujnik IMU (akcelerometr i żyroskop) umożliwia detekcję ruchu i gestów, a panel dotykowy pojemnościowy pozwala na realizację interfejsu użytkownika opartego na dotyku.


Slot karty microSD (TF) umożliwia przechowywanie danych i obsługę multimediów, a interfejs USB Type-C pozwala na zasilanie i programowanie. Płytka obsługuje środowiska ESP-IDF oraz Arduino IDE, co umożliwia rozwój oprogramowania i integrację z różnymi systemami.

Złącze MX1.25 umożliwia podłączenie baterii Li-Ion 3,7 V (brak w zestawie) do zastosowań mobilnych.


  1. ESP32-S3R8 – procesor 2-rdzeniowy, częstotliwość do 240 MHz
  2. 16 MB NOR Flash
  3. NS4150B – wzmacniacz audio
  4. ES8311 – niskoprądowy kodek audio
  5. ES7210
  6. układ zarządzania ładowaniem i rozładowaniem baterii
  7. QMI8658 – 6-osiowy IMU (3-osiowy akcelerometr + 3-osiowy żyroskop)
  8. przycisk PLUS – przycisk użytkownika
  9. przycisk PWR – przycisk zasilania
  10. przycisk BOOT
  11. mikrofony
  12. slot karty TF (microSD)
  13. wbudowana antena
  14. złącze baterii MX1.25 – 2-pinowe, dla baterii Li-Ion 3,7 V, obsługa ładowania i rozładowania
  15. port USB Type-C
  16. złącze głośnika MX1.25
  17. złącze wyświetlacza 1,54″

Właściwości

  • mikrokontroler ESP32-S3R8, 2-rdzeniowy, do 240 MHz
  • łączność Wi-Fi 2,4 GHz (802.11 b/g/n) oraz Bluetooth 5 LE
  • pamięć: 512 KB SRAM, 384 KB ROM, 8 MB PSRAM, 16 MB Flash
  • wyświetlacz IPS 1,54″, 240 × 240 px, 262K kolorów
  • panel dotykowy pojemnościowy (CST816)
  • interfejs SPI, sterownik ST7789
  • 2x mikrofon, kodek audio ES8311, wzmacniacz NS4150B
  • układ ES7210 – przetwarzanie audio i redukcja echa
  • czujnik IMU QMI8658 (akcelerometr + żyroskop)
  • slot karty microSD (TF)
  • 3 przyciski użytkownika + przyciski BOOT i PWR
  • złącze USB Type-C
  • złącze baterii 3,7 V (MX1.25) – ładowanie i rozładowanie
  • interfejsy I2C, UART (pady lutownicze)

W zestawie

  • płytka ESP32-S3-Touch-LCD-1.54
  • przekładka izolacyjna
