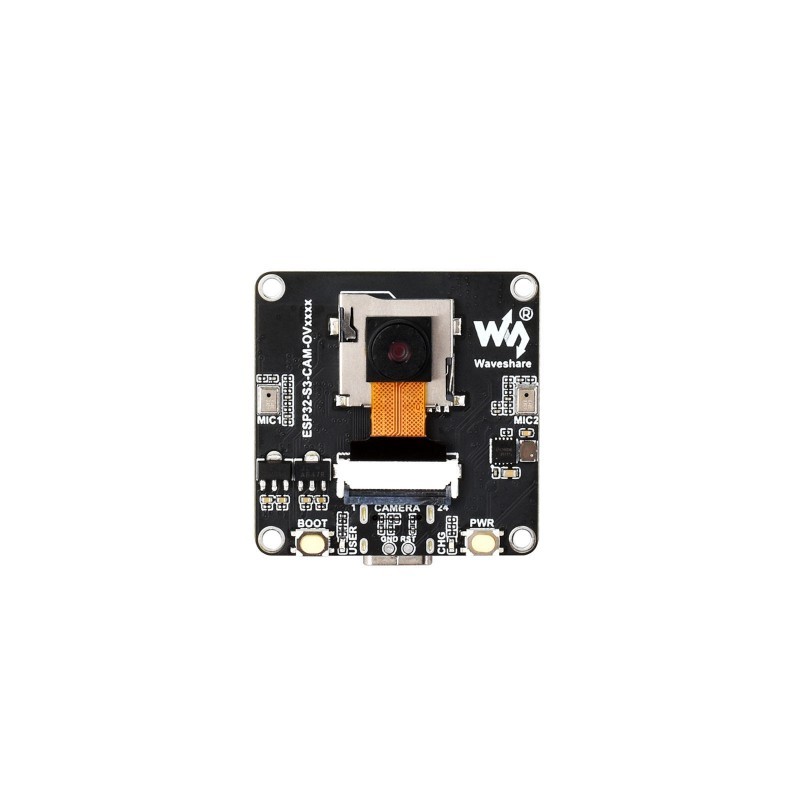

Widok główny
search
  • Widok główny
  • Widok pod kątem 1
  • Widok od góry
  • Widok od dołu
  • Widok pod kątem 2
ID: 1204867
95,31 zł
Brutto

77,49 zł Netto

Płytka rozwojowa z ESP32-S3 oraz kamerą OV5640 (5 MP), wyposażona w interfejs DVP, obsługę wyświetlaczy SPI/QSPI oraz moduł audio z mikrofonami i wyjściem głośnikowym. Obsługa WiFi 2,4 GHz, BLE 5 oraz funkcji AI, takich jak rozpoznawanie obrazu i interakcja głosowa. Waveshare ESP32-S3-CAM-OV5640

6 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem ekranów, akcesoriów oraz modułów marki Waveshare.

Opis

Płytka rozwojowa przeznaczona do aplikacji AIoT, oparta na mikrokontrolerze ESP32-S3 z dwurdzeniowym procesorem Xtensa LX7 o częstotliwości do 240 MHz. Konstrukcja integruje interfejs kamery DVP, interfejs wyświetlacza SPI/QSPI oraz układy audio, umożliwiając realizację projektów z zakresu przetwarzania obrazu, dźwięku oraz komunikacji bezprzewodowej.

Zastosowana kamera OV5640 oferuje rozdzielczość do 2592 × 1944 pikseli, co umożliwia realizację aplikacji takich jak monitoring, analiza obrazu, detekcja obiektów czy systemy wizyjne. Obsługa formatów RGB565 oraz YUV pozwala na elastyczne przetwarzanie danych obrazu w systemach embedded.

                                                                                                      Interfejs wyświetlacza na płytce



Moduł wyposażony w podwójny mikrofon z funkcją redukcji szumów oraz kodek audio umożliwia realizację projektów związanych z rozpoznawaniem mowy, komunikacją głosową oraz interakcją człowiek–maszyna. Obsługa platform AI (np. integracja z modelami językowymi) pozwala na tworzenie systemów sterowania głosowego i inteligentnych asystentów.

Płytka udostępnia interfejs do podłączenia wyświetlacza (FPC 18PIN), co umożliwia budowę interfejsów użytkownika HMI. Dodatkowe interfejsy, takie jak UART, I2C oraz SPI, pozwalają na integrację z czujnikami i modułami rozszerzeń. Wbudowany układ ładowania akumulatora Li-Ion 3,7 V umożliwia tworzenie urządzeń przenośnych.

p1204867-ESP32-S3-CAM-OVxxxx-details-intro.jpgp1204867-ESP32-S3-CAM-OVxxxx-details-inter.jpg

  1. Slot karty TF
  2. Podwójny układ mikrofonów
  3. Interfejs kamery DVP
  4. Przycisk BOOT
  5. Przycisk zasilania PWR
  6. Układ zarządzania ładowaniem ETA6098
  7. Dioda USER – obsługa funkcji użytkownika
  8. Dioda ładowania
  9. Port USB Type-C
  10. ESP32-S3R8
  11. Pamięć Flash 16 MB
  12. Wbudowana antena ceramiczna – domyślnie wykorzystywana do komunikacji
  13. Złącze IPEX-1 – do podłączenia anteny zewnętrznej (aktywacja przez zmianę rezystora)
  14. Złącze głośnika – wyjście 3 W 4 Ω
  15. Złącze baterii – GH1.25 2PIN dla akumulatora Li-Ion 3,7 V z obsługą ładowania i rozładowania
  16. Wzmacniacz audio NS4150B
  17. Kodek audio ES8311
  18. Układ audio ES7210
  19. Złącze I2C
  20. Złącze UART
  21. Interfejs LCD 18PIN
  22. Układ rozszerzeń IO CH32V003F4U6
  23. Moduł zasilania MP1605

Właściwości

  • Mikrokontroler: ESP32-S3
  • Procesor: Xtensa LX7 dual-core do 240 MHz
  • Pamięć SRAM: 512 KB
  • Pamięć ROM: 384 KB
  • Pamięć Flash: 16 MB
  • Pamięć PSRAM: 8 MB
  • Łączność: WiFi 2,4 GHz, Bluetooth BLE 5
  • Kamera: OV5640
  • Maks. rozdzielczość kamery: 2592 × 1944
  • Interfejs kamery: DVP (24PIN)
  • Formaty obrazu: RGB565, YUV/YCbCr422
  • Interfejs wyświetlacza: SPI/QSPI (FPC 18PIN)
  • Audio: kodek ES8311, wzmacniacz NS4150B, 2 × mikrofon
  • Slot karty: TF
  • Interfejsy: UART, I2C, SPI
  • Złącze USB: USB Type-C
  • Złącze baterii: 3,7 V Li-Ion (GH1.25)
  • Obsługa ładowania akumulatora
  • Złącze antenowe: antena ceramiczna + IPEX-1
  • GPIO: rozszerzone przez układ CH32V003
  • Temperatura pracy: -40 ~ 85°C
  • Waga: 0,012 kg

W zestawie

  • Płytka bazowa ESP32-S3-CAM x1
  • Kamera OV5640 x1
  • Głośnik 8 Ω 2 W x1
