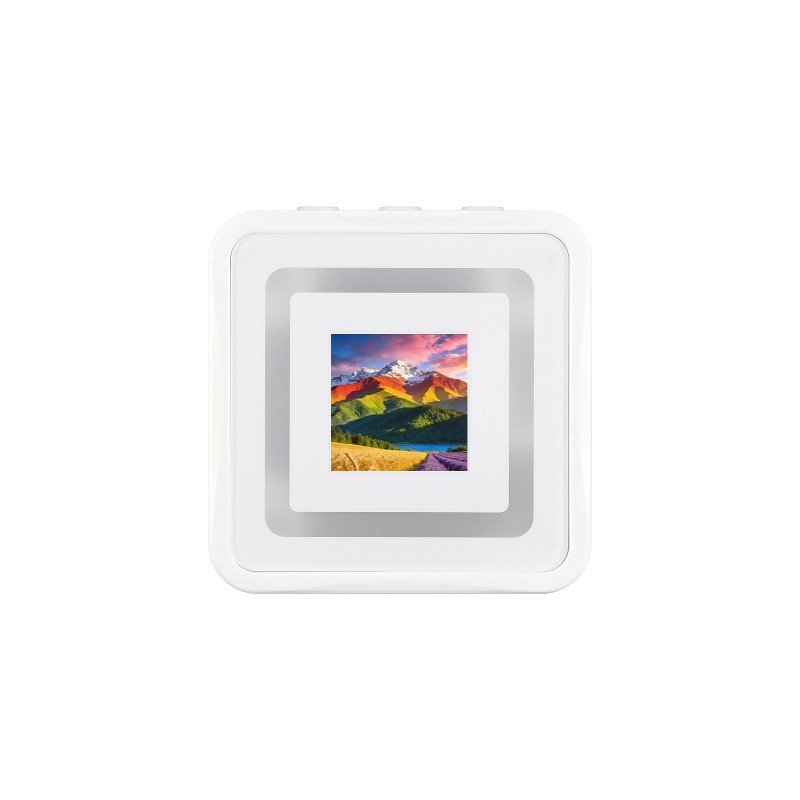

Widok od góry
search
  • Widok od góry
  • Widok pod kątem - przód (przyciski)
  • Widok od dołu
  • Widok pod kątem - tył
  • Widok pod kątem - przód
ID: 1204872
73,38 zł
Brutto

59,66 zł Netto

Płytka rozwojowa z ESP32-S3, wyświetlaczem LCD IPS 0,85" 128 x 128 px, diodami RGB, mikrofonami oraz obsługą WiFi 2,4 GHz i BLE 5. W zestawie akumulator Li-Ion 3,7 V. Waveshare ESP32-S3-LCD-0.85

6 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem ekranów, akcesoriów oraz modułów marki Waveshare.

Opis

Płytka rozwojowa oparta na mikrokontrolerze ESP32-S3 wyposażonym w dwurdzeniowy procesor Xtensa LX7 o częstotliwości do 240 MHz, przeznaczona do zastosowań IoT, projektów multimedialnych oraz systemów interakcji głosowej. Układ zapewnia łączność bezprzewodową w standardzie WiFi 2,4 GHz oraz Bluetooth Low Energy 5, co umożliwia integrację z urządzeniami mobilnymi i systemami sieciowymi.


Na płytce znajduje się wyświetlacz LCD IPS o przekątnej 0,85" i rozdzielczości 128 x 128 pikseli, sterowany przez interfejs SPI. Panel zapewnia szerokie kąty widzenia oraz dobrą reprodukcję kolorów. Dodatkowo moduł wyposażony w 8 diod RGB umożliwiających realizację efektów świetlnych oraz sygnalizację stanów pracy urządzenia.

Zintegrowany kodek audio ES8311 oraz dwa mikrofony umożliwiają rejestrację dźwięku i realizację projektów związanych z rozpoznawaniem mowy oraz przetwarzaniem sygnałów audio. Obecność slotu karty TF pozwala na rozszerzenie pamięci oraz zapis danych, np. plików audio lub logów.

Płytka posiada złącze akumulatora Li-Ion 3,7 V (MX1.25) wraz z układem ładowania, co umożliwia budowę urządzeń przenośnych. Obsługa środowisk ESP-IDF oraz Arduino IDE pozwala na szybkie rozpoczęcie pracy i rozwój projektów embedded.


  1. ESP32-S3-PICO-1-N8R8 - procesor dwurdzeniowy, częstotliwość do 240 MHz, wbudowane 8 MB Flash i 8 MB PSRAM
  2. NS4150 - wzmacniacz mocy audio
  3. ES8311 - kodek audio
  4. Układ zarządzania ładowaniem i rozładowaniem baterii
  5. ES7210 - układ przetwarzania audio
  6. Przycisk PLUS
  7. Przycisk zasilania PWR - włączanie i wyłączanie zasilania, możliwość przypisania funkcji
  8. Przycisk BOOT - uruchamianie i debugowanie urządzenia
  9. Mikrofony
  10. Slot karty TF
  11. Antena wbudowana - obsługa WiFi 2,4 GHz (802.11 b/g/n) oraz Bluetooth 5 (LE)
  12. Złącze baterii - MX1.25 2PIN do akumulatora Li-Ion 3,7 V z obsługą ładowania i rozładowania
  13. Port USB Type-C - programowanie oraz komunikacja z ESP32-S3
  14. Złącze głośnika

Właściwości

  • Mikrokontroler: ESP32-S3-PICO-1-N8R8
  • Procesor: Xtensa LX7 dual-core do 240 MHz
  • Pamięć Flash: 8 MB
  • Pamięć PSRAM: 8 MB
  • Łączność: WiFi 2,4 GHz, Bluetooth BLE 5
  • Wyświetlacz: LCD IPS 0,85"
  • Rozdzielczość: 128 x 128
  • Sterownik wyświetlacza: GC9107
  • Interfejs wyświetlacza: SPI (4-wire)
  • Liczba kolorów: 65K
  • Kodek audio: ES8311
  • Mikrofony: 2 x wbudowane
  • Diody LED: 8 x RGB
  • Slot karty: TF
  • Interfejsy: UART, I2C
  • Złącze USB: USB Type-C
  • Zasilanie: 3,3 V / 5 V
  • Złącze baterii: MX1.25 2PIN
  • Obsługa ładowania akumulatora
  • Obudowa: tworzywo sztuczne
  • Waga: 0,045 kg

W zestawie

  • Płytka ESP32-S3-LCD-0.85 x1
  • Akumulator Li-Ion 3,7 V x1
  • Podkładka izolacyjna PC x1
