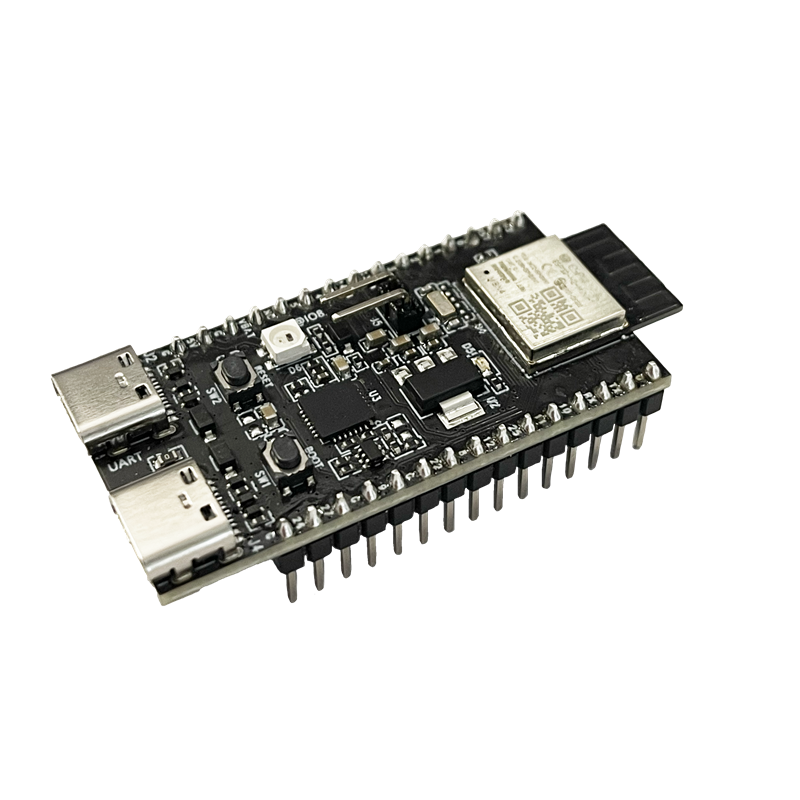

ESP32-H2-DevKitM-1-N4S - płytka rozwojowa z modułem ESP32-H2-MINI-1

Opis

ESP32-H2-DevKitM-1 to kompaktowa i energooszczędna płytka rozwojowa, zaprojektowana z myślą o nowoczesnych aplikacjach IoT wykorzystujących komunikację bezprzewodową krótkiego zasięgu. Bazuje na module ESP32-H2-MINI-1, który integruje zaawansowany transceiver 2.4 GHz obsługujący Bluetooth 5 (LE), Bluetooth Mesh, Thread, Zigbee oraz Matter. Dzięki temu płytka doskonale sprawdza się w projektach inteligentnego domu, automatyki budynkowej oraz systemów sensorowych. Niski pobór mocy czyni ją idealnym rozwiązaniem dla urządzeń bateryjnych i aplikacji działających przez długi czas bez ingerencji użytkownika. Płytka może być używana zarówno z przewodami połączeniowymi, jak i bezpośrednio na płytce stykowej. Zintegrowany interfejs USB Typu C umożliwia jednoczesne zasilanie, programowanie oraz komunikację z komputerem, eliminując potrzebę stosowania dodatkowych narzędzi.

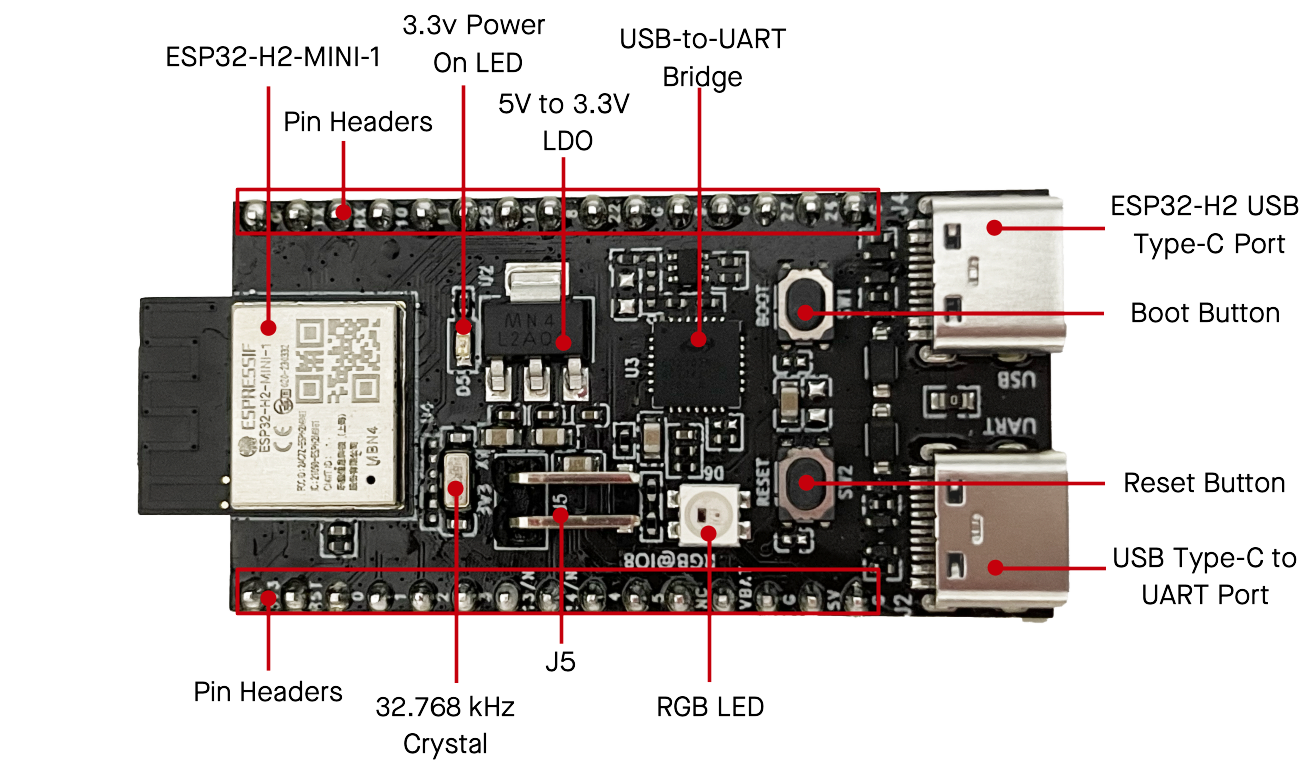

ESP32-H2-DevKitM-1 wyposażono w wbudowany mostek USB-UART, który upraszcza proces wgrywania oprogramowania i debugowania. Na płytce znajdują się także przyciski BOOT i RESET, pozwalające na ręczne przejście w tryb programowania oraz szybkie restartowanie systemu. Dodatkowo dostępna jest adresowalna dioda RGB, która może służyć do sygnalizacji stanu pracy urządzenia lub jako element interfejsu użytkownika. Stabilne działanie zapewnia wbudowany stabilizator napięcia 5 V do 3.3 V, który dostarcza odpowiednie napięcie dla wszystkich komponentów. Płytka oferuje również możliwość pomiaru poboru prądu, co jest szczególnie przydatne podczas optymalizacji zużycia energii w projektach niskomocowych. W wybranych wersjach dostępny jest także zewnętrzny rezonator 32.768 kHz, poprawiający dokładność zegara w trybach niskiego poboru energii. ESP32-H2-DevKitM-1 to doskonałe narzędzie dla deweloperów tworzących nowoczesne, energooszczędne rozwiązania IoT.

Właściwości

• Moduł: ESP32-H2-MINI-1
• Układ radiowy: transceiver 2.4 GHz
• Obsługiwane standardy: Bluetooth 5 (LE), Bluetooth Mesh, Thread, Zigbee, Matter, IEEE 802.15.4
• Pamięć Flash: 4 MB
• Brak pamięci PSRAM
• Antena: wbudowana antena PCB
• Wyprowadzenia GPIO: wszystkie dostępne piny (z wyjątkiem SPI dla pamięci Flash) wyprowadzone na złącza pinowe
• Zasilanie: przez port USB Typu C (5 V)
• Stabilizator napięcia: konwersja 5 V do 3.3 V (LDO)
• Dioda zasilania: 3.3 V Power On LED
• Mostek komunikacyjny: USB-to-UART (do 3 Mbps)
• Port USB: USB Type-C (USB 2.0 Full Speed do 12 Mbps, bez trybu 480 Mbps)
• Port USB-UART: komunikacja i programowanie przez USB
• Przycisk BOOT: wejście w tryb programowania
• Przycisk RESET: restart systemu
• Dioda RGB: adresowalna, sterowana przez GPIO8
• Złącze J5: możliwość pomiaru poboru prądu
• Zewnętrzny rezonator: 32.768 kHz
• Wymiary: 48,26 x 22,86 mm
