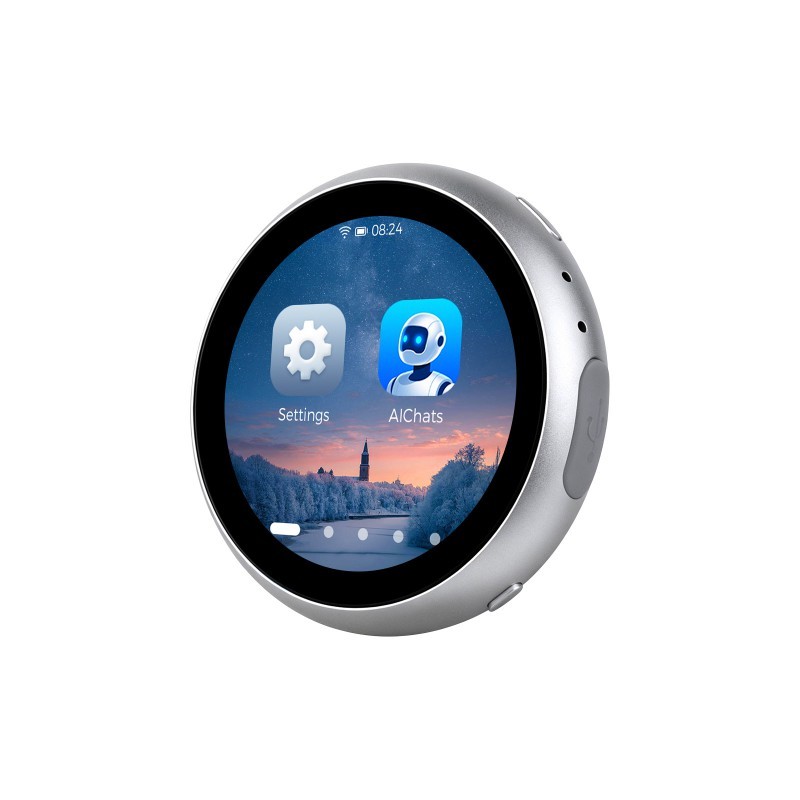

  • Widok od przodu
  • Widok od tyłu

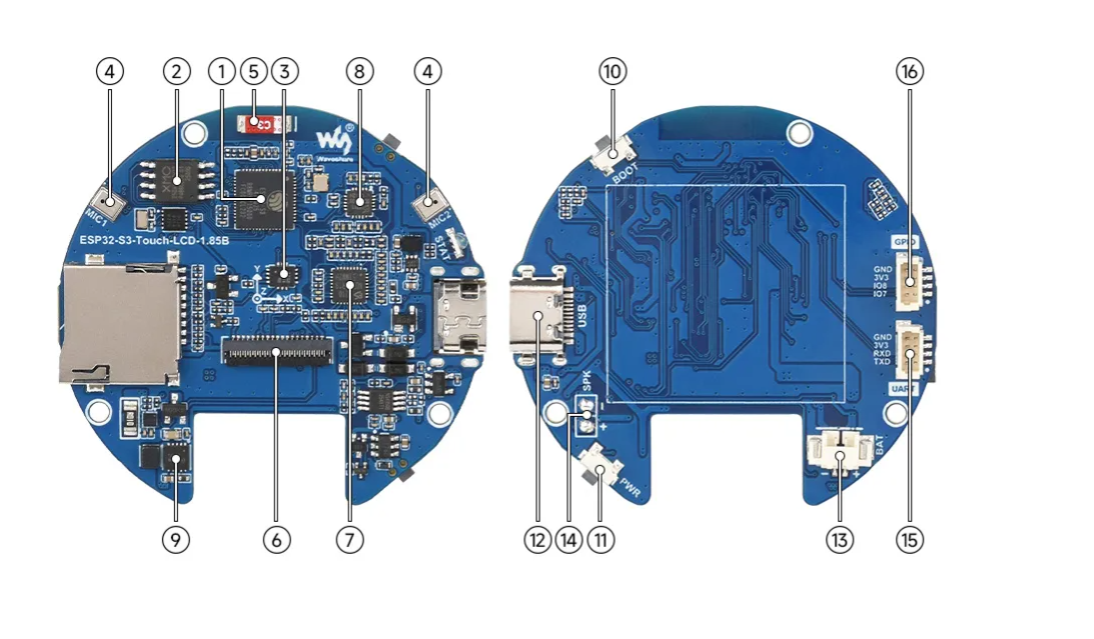

  • Płytka PCB
ID: 1207051
178,08 zł
Brutto

144,78 zł Netto

Moduł rozwojowy z układem ESP32-S3R8, 1,85-calowym ekranem LCD 360 × 360px z pojemnościowym panelem dotykowym oraz obudową wykonaną ze stopu aluminium metodą CNC. Obsługuje Wi-Fi 2,4GHz i Bluetooth 5 LE, zawiera 8MB PSRAM, 16MB Flash, 6-osiowy IMU QMI8658, podwójny mikrofon, układ audio z wyjściem do podłączenia głośnika oraz interfejs USB-C. Waveshare ESP32-S3-Touch-LCD-1.85B-EN

6 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem ekranów, akcesoriów oraz modułów marki Waveshare.

Opis

Moduł deweloperski Waveshare ESP32-S3-Touch-LCD-1.85B-EN to kompaktowa platforma z mikrokontrolerem ESP32-S3 zamknięta w anodowanej obudowie ze stopu aluminium wykonanej metodą CNC. Na froncie znajduje się okrągły, pojemnościowy ekran TFT LCD o przekątnej 1,85" i rozdzielczości 360 × 360px, wyświetlający 262 tys. kolorów. Za obsługę wyświetlacza odpowiada sterownik ST77916 z interfejsem QSPI, natomiast panel dotykowy CST816S komunikuje się przez I2C. Jasność ekranu wynosi 450cd/m², a kontrast 1200:1.

Sercem urządzenia jest ESP32-S3R8 z dwurdzeniowym procesorem Xtensa 32-bit LX7 pracującym z częstotliwością do 240MHz. Moduł oferuje 512KB SRAM, 384KB ROM, 8MB PSRAM oraz 16MB pamięci Flash. Wbudowana łączność obejmuje Wi-Fi 2,4GHz 802.11 b/g/n oraz Bluetooth 5 LE. Platforma może być programowana z wykorzystaniem Arduino IDE oraz ESP-IDF i nadaje się m.in. do tworzenia interfejsów HMI, aplikacji wykorzystujących LVGL, urządzeń IoT oraz projektów związanych z obsługą głosową i usługami AI.

Na pokładzie znajdują się również 6-osiowy IMU QMI8658, dwa mikrofony, układ redukcji echa ES7210, kodek audio ES8311, zegar RTC PCF85063, układ monitorowania akumulatora BQ27220 oraz slot microSD. Złącze USB-C służy do programowania, komunikacji i zasilania, a dodatkowe interfejsy obejmują I2C, UART oraz pola USB. Urządzenie może być zasilane również z akumulatora litowego 3,7V przez złącze MX1.25 2PIN i obsługuje jego ładowanie oraz rozładowywanie. Wersja Waveshare 34556 jest dostarczana bez akumulatora. Obudowa ma około Ø61,6mm średnicy i 14,6mm grubości.

Właściwości

  • Producent: Waveshare
  • Numer producenta: 34556
  • Model: ESP32-S3-Touch-LCD-1.85B-EN
  • Wersja: standardowa, bez akumulatora
  • Mikrokontroler: ESP32-S3R8
  • Procesor: Xtensa 32-bit LX7, dual-core
  • Częstotliwość taktowania: do 240MHz
  • SRAM: 512KB
  • ROM: 384KB
  • PSRAM: 8MB
  • Flash: 16MB
  • Wi-Fi: 2,4GHz, IEEE 802.11 b/g/n
  • Bluetooth: Bluetooth 5 LE
  • Antena: wbudowana
  • Wyświetlacz: TFT LCD 1,85"
  • Rozdzielczość: 360 × 360px
  • Liczba kolorów: 262K
  • Jasność: 450cd/m²
  • Kontrast: 1200:1
  • Interfejs wyświetlacza: QSPI
  • Sterownik LCD: ST77916
  • Dotyk: pojemnościowy
  • Kontroler dotyku: CST816S
  • Interfejs dotyku: I2C
  • IMU: QMI8658, 6 osi
  • Czujniki IMU: 3-osiowy akcelerometr + 3-osiowy żyroskop
  • Mikrofony: 2
  • Układ redukcji echa: ES7210
  • Kodek audio: ES8311
  • RTC: PCF85063
  • Monitor akumulatora: BQ27220
  • Slot karty pamięci: microSD / TF
  • USB: USB Type-C
  • Interfejsy rozszerzeń: I2C, UART, USB
  • Przyciski: PWR i BOOT
  • Złącze akumulatora: MX1.25 2PIN
  • Obsługiwany akumulator: litowy 3,7V
  • Obsługa ładowania i rozładowywania akumulatora
  • Obudowa: stop aluminium, obróbka CNC, powierzchnia anodowana
  • Wymiary: około Ø61,6 × 14,6mm
  • Środowiska programistyczne: Arduino IDE, ESP-IDF
  • Zastosowania: HMI, IoT, GUI, aplikacje głosowe, prototypowanie urządzeń AI

W zestawie

  • ESP32-S3-Touch-LCD-1.85B-EN × 1
  • Przewód SH1.0 4PIN 100mm × 2
  • Srebrna poliestrowa zawieszka 18cm × 1
