DigiLab for Flipper Zero - moduł diagnostyczny do analizy elektroniki cyfrowej

Opis

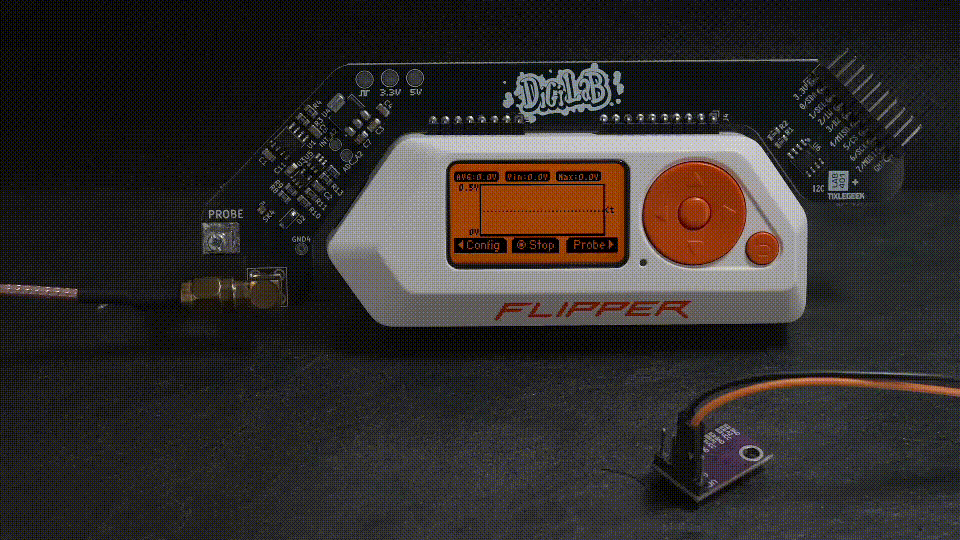

Moduł diagnostyczny do Flipper Zero (brak w zestawie) umożliwia analizę sygnałów elektrycznych bez konieczności budowania dodatkowego układu pomiarowego z użyciem mikrokontrolera. Funkcja Scope wyświetla przebieg sygnału w czasie rzeczywistym oraz prezentuje napięcie chwilowe, średnie i maksymalne. Informacje o mierzonym sygnale mogą być dodatkowo przekazywane za pomocą głośnika Flipper Zero, silnika wibracyjnego i diody RGB, co ułatwia rozróżnianie zmian napięcia, aktywności magistrali i innych sygnałów podczas pracy z układem.

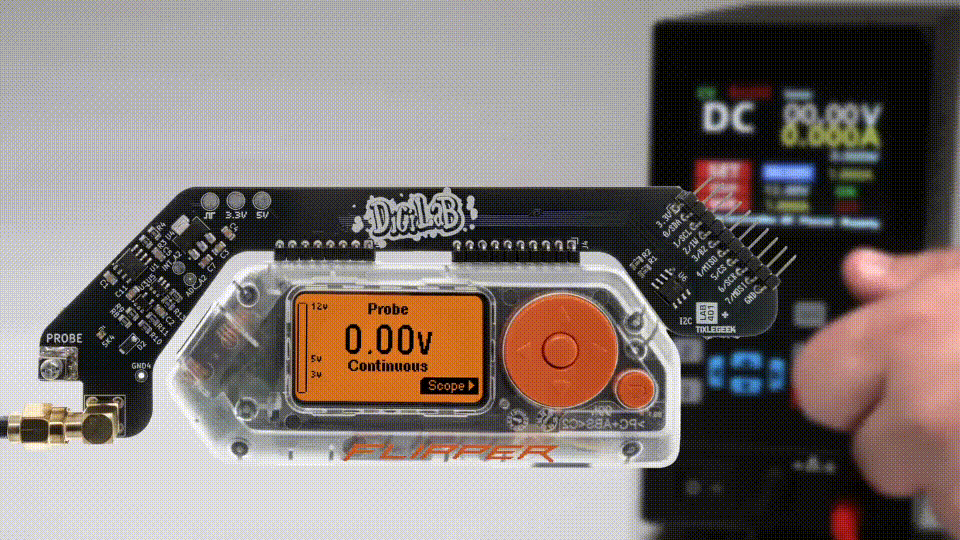

Funkcja Probe służy do szybkiej identyfikacji linii sygnałowych podczas uruchamiania i debugowania elektroniki. Pozwala mierzyć napięcie w zakresie od 0 V do 12 V oraz częstotliwość sygnału do około 200 kHz, dzięki czemu można sprawdzić m.in. obecność zasilania, aktywność linii komunikacyjnych, sygnały zegarowe i transmisję szeregową. Interfejs prezentuje napięcie i częstotliwość w czasie rzeczywistym, co usprawnia lokalizowanie odpowiednich punktów pomiarowych na płytce.

Tryby I2C Probe i SPI Probe umożliwiają wykrywanie oraz identyfikowanie urządzeń podłączonych do magistrali I2C i SPI. Wbudowany mechanizm identyfikacji pozwala rozpoznawać urządzenia na podstawie dostępnych informacji i prezentować m.in. typ układu, adres, oznaczenie, producenta i opis. Dostępne narzędzia obejmują eksplorator rejestrów, edytor rejestrów z możliwością odczytu i zapisu oraz edytor danych w formacie szesnastkowym.

DigiLab pozwala również bezpośrednio odczytywać i zapisywać dane w czujnikach, pamięciach oraz innych układach peryferyjnych komunikujących się przez I2C i SPI. Rozkład wyprowadzeń GPIO jest zgodny z akcesoriami Bus Pirate, co ułatwia wykorzystanie kompatybilnych przewodów i sond. Konstrukcja sprzętowa i oprogramowanie mają charakter Open Source i Open Hardware, dzięki czemu rozwiązanie nadaje się zarówno do diagnostyki i prototypowania, jak i do nauki obsługi magistral cyfrowych i analizy sygnałów.

Właściwości

• Pomiary i analiza sygnałów

  • Współpraca z Flipper Zero
  • Funkcja Scope do obserwacji przebiegów
  • Pomiar napięcia chwilowego, średniego i maksymalnego
  • Zakres pomiaru napięcia: od 0 V do 12 V
  • Pomiar częstotliwości: do około 200 kHz
  • Podgląd napięcia i częstotliwości w czasie rzeczywistym
  • Sygnalizacja za pomocą dźwięku, wibracji i diody RGB
  • Funkcje alertów dla wybranych warunków napięciowych i sygnałowych
• Obsługa I2C i SPI

  • Wykrywanie urządzeń I2C
  • Wykrywanie urządzeń SPI
  • Identyfikacja podłączonych układów
  • Obsługa wielu urządzeń na magistrali
  • Wyświetlanie informacji o typie urządzenia, adresie, oznaczeniu, producencie i opisie
  • Eksplorator rejestrów
  • Odczyt i zapis rejestrów
  • Edytor danych w formacie szesnastkowym
  • Bezpośrednia komunikacja z czujnikami, pamięciami i innymi urządzeniami peryferyjnymi
• Konstrukcja i zgodność

  • Zgodność wyprowadzeń GPIO z akcesoriami Bus Pirate
  • Open Source
  • Open Hardware
  • Obsługa poprzez dedykowaną aplikację DigiLab dla Flipper Zero

W zestawie

• 1 x moduł DigiLab
• 1 x para sond z ekranowanym przewodem RG-178 i złączem SMA
• 1 x końcówka pomiarowa mocowana śrubowo
