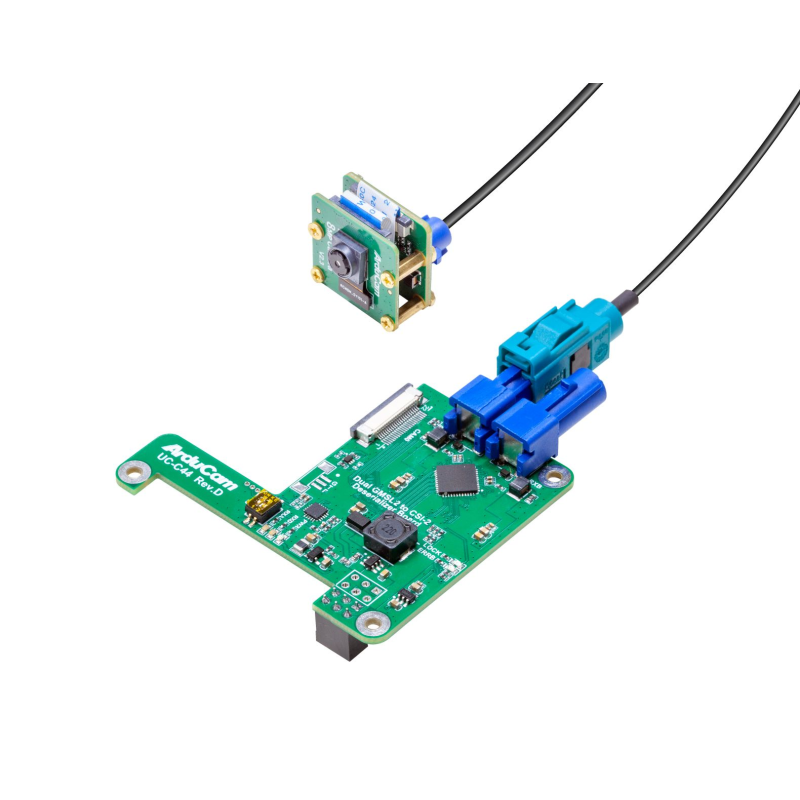

ArduCam B0570 -widok główny
search
  • ArduCam B0570 -widok główny
  • ArduCam B0570 - tył kamery
  • ArduCam B0570 - kamera
  • Płytka odbiorcza GMSL2 (Rx)-pod kątem
  • ArduCam B0570 - pełny zestaw
  • Płytka odbiorcza GMSL2 (Rx) - od góry
  • B0570-do Nvidia Jetson Orin Nano/NX
  • ArduCam B0570 - podłączona kamera
ID: 1203018
279,10 zł
Brutto

226,91 zł Netto

Zestaw rozszerzenia kamery GMSL2 z matrycą 8 Mpix Sony IMX219, przeznaczony do platform NVIDIA Jetson Orin Nano oraz Orin NX, umożliwiający transmisję obrazu na odległość do 15 m przy użyciu pojedynczego przewodu koncentrycznego. ArduCam B0570

4 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem kamer oraz akcesoriów ArduCAM. Wszystkie produkty tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

Zestaw ArduCam B0570 przeznaczony jest do systemów wizyjnych wymagających transmisji obrazu na duże odległości, opartych na platformach NVIDIA Jetson Orin Nano oraz Orin NX. Zastosowanie interfejsu GMSL2 umożliwia stabilną transmisję danych wideo na dystansie do 15 m, z zachowaniem wysokiej przepustowości i niskiej latencji, co znajduje zastosowanie w robotyce mobilnej, monitoringu oraz automatyce przemysłowej.

W zestawie zastosowano przetwornik obrazu Sony IMX219 o rozdzielczości 8 Mpix (3280 x 2464), umożliwiający rejestrację obrazu o wysokiej szczegółowości. Matryca z migawką typu rolling shutter współpracuje z dedykowanym torem GMSL2, opartym na technologii SerDes firmy Analog Devices, zapewniając niezawodną transmisję sygnału wideo oraz zasilania w konfiguracji Power-over-Coax.

Zastosowanie pojedynczego przewodu koncentrycznego upraszcza instalację systemu, ogranicza liczbę przewodów oraz redukuje masę i złożoność okablowania. Zestaw zachowuje kompatybilność wsteczną z wybranymi nadajnikami GMSL1, co umożliwia modernizację istniejących systemów. Rozwiązanie przeznaczone jest do zastosowań w robotyce, monitoringu, rolnictwie precyzyjnym, systemach IoT oraz infrastrukturze smart city.

Uwaga!

Osiągnięcie transmisji na odległość do 15 m wymaga zastosowania wysokiej jakości przewodów FAKRA; nie wszystkie dostępne przewody spełniają to wymaganie.

Właściwości

  • Matryca
    • Sensor: Sony IMX219
    • Typ matrycy: CMOS
    • Rozdzielczość matrycy: 8 Mpix
    • Typ migawki: Rolling shutter
    • Format optyczny: 1/4"
    • Rozmiar piksela: 1.12 µm x 1.12 µm
    • Aktywny obszar matrycy: 3280 x 2464
  • Wyjście wideo
    • Format wyjściowy: RAW10
    • Tryby wideo
    • 3280 x 2464 @ 21 fps
    • 3280 x 1848 @ 28 fps
    • 1920 x 1080 @ 30 fps
    • 1640 x 1232 @ 30 fps
    • 1280 x 720 @ 60 fps
  • Obiektyw
    • Typ ostrości: Stała
    • Mocowanie obiektywu: fabryczne
    • Ogniskowa (EFL): 3.04 mm
    • Przysłona: F2.0
    • Pole widzenia (D/H/V): 80° / 62.2° / 48.8°
    • Zakres ostrości: 20 cm – nieskończoność
    • Filtr IR: zintegrowany filtr IR-cut
  • Interfejs i transmisja
    • Interfejs wideo: GMSL2
    • Transmisja zasilania i danych: Power-over-Coax (PoC)
    • Maksymalna długość przewodu: do 15 m
    • Kompatybilność wsteczna: obsługa wybranych nadajników GMSL1
    • Funkcjonalność i kompatybilność
    • Obsługiwane platformy: NVIDIA Jetson Orin Nano, NVIDIA Jetson Orin NX
  • Zasilanie i mechanika
    • Zasilanie płyty adaptera: 5 V / 1 A
    • Zasilanie kamery: 3.3 V / 500 mA
    • Maksymalny pobór mocy zestawu: 6.6 W
    • Wymiary płytki kamery: 24 x 25 mm
  • Warunki środowiskowe
    • Temperatura pracy: -20°C ~ 85°C

W zestawie

  • 1x Płytka odbiorcza GMSL2 (Rx) ArduCam
  • 1x Płytka nadawcza GMSL2 (Tx) ArduCam
  • 1x Przewód koncentryczny FAKRA Z żeński-żeński, długość 1 m
  • 1x Moduł kamery ArduCam IMX219 8MP
  • 1x Taśma FPC 22-22 pin, długość 40 mm
  • 1x Taśma FFC 22-22 pin, długość 300 mm
  • 1x Zestaw elementów montażowych
1203018

Cechy

Rozdzielczość
8 MPx
Interfejs
GMSL2
Matryca
Sony IMX219
Filtr IR
Tak
Mocowanie obiektywu
Brak
