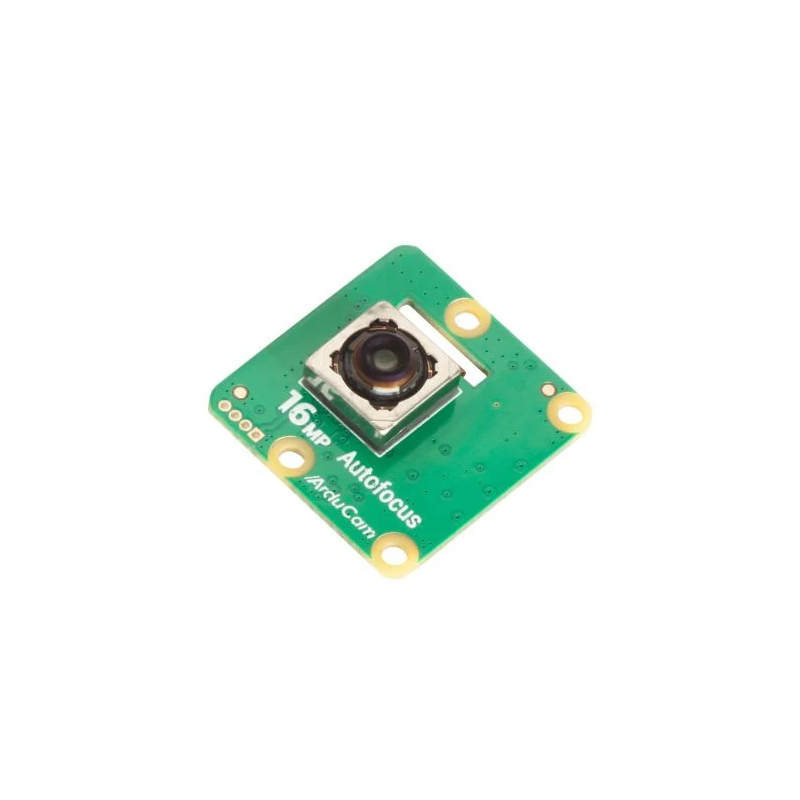

ArduCAM IMX519 IMX519 PDAF&CDAF - moduł kamery z sensorem 16MP IMX519 dla Raspberry Pi/NVIDIA Jetson Orin (z obudową)

Opis

ArduCAM IMX519 PDAF & CDAF to wysokiej rozdzielczości moduł kamery przeznaczony do zastosowań w systemach wizyjnych opartych na platformach Raspberry Pi oraz NVIDIA Jetson Orin. Urządzenie wykorzystuje sensor Sony IMX519 CMOS o rozdzielczości 16 MPx, który zapewnia bardzo szczegółowy obraz zarówno w fotografii, jak i w nagraniach wideo. Kamera oferuje znacznie wyższą rozdzielczość niż popularne moduły Raspberry Pi Camera V1 i V2, a jednocześnie zachowuje kompaktową konstrukcję umożliwiającą łatwą integrację z istniejącymi projektami. Dzięki niewielkim wymiarom płytki moduł można bez problemu zastosować w systemach embedded, robotyce czy projektach IoT.

Jedną z najważniejszych cech kamery jest zastosowanie hybrydowego systemu autofokusa łączącego PDAF (Phase Detection Auto Focus) oraz CDAF (Contrast Detection Auto Focus). Takie rozwiązanie pozwala uzyskać zarówno wysoką szybkość ustawiania ostrości, jak i bardzo dużą precyzję. Kamera umożliwia wykonywanie zdjęć w maksymalnej rozdzielczości 4656 × 3496 pikseli oraz nagrywanie wideo w rozdzielczości 4K (3840 × 2160). Dzięki wysokiej jakości optyce oraz jasnemu obiektywowi obraz pozostaje ostry i szczegółowy nawet w trudniejszych warunkach oświetleniowych.

Moduł wykorzystuje interfejs MIPI CSI-2, który zapewnia szybkie przesyłanie danych obrazu do platformy obliczeniowej. Kamera współpracuje z systemami opartymi na Linux oraz obsługuje zarówno Raspberry Pi, jak i płytki deweloperskie z serii NVIDIA Jetson. Integracja z tymi platformami pozwala wykorzystać kamerę w projektach takich jak systemy bezpieczeństwa, inteligentne dzwonki wideo, rozpoznawanie twarzy czy automatyka przemysłowa. Dzięki wysokiej rozdzielczości oraz obsłudze wielu trybów nagrywania kamera sprawdza się również w aplikacjach fotograficznych, systemach timelapse oraz projektach badawczych.

Kompaktowa konstrukcja modułu oraz niewielki pobór mocy sprawiają, że kamera jest łatwa do integracji nawet w ograniczonej przestrzeni montażowej. Zastosowanie standardowych taśm FFC umożliwia szybkie podłączenie do różnych wersji Raspberry Pi oraz kompatybilnych platform Jetson. Dzięki otwartemu podejściu i szerokiej kompatybilności ArduCAM IMX519 stanowi uniwersalne rozwiązanie dla projektów wizji komputerowej, systemów AI oraz zastosowań przemysłowych i konsumenckich.

Właściwości

• Sensor obrazu: Sony IMX519
• Rozdzielczość zdjęć: 16 MPx
• Typ obrazu: kolorowy
• Typ migawki: Rolling Shutter
• Format optyczny sensora: 1/2.53"
• Format wyjściowy sensora: RAW
• Format wyjściowy platformy: JPEG / YUV / RGB / RAW10
• Rozmiar piksela: 1.12 µm × 1.12 µm
• Aktywny obszar sensora: 4656 × 3496 pikseli
• Rozdzielczość:
  • 4656 × 3496 @ 9 fps
  • 3840 × 2160 @ 20 fps
  • 1920 × 1080 @ 60 fps
  • 1280 × 720 @ 80 fps
• Obiektyw:
  • Typ ostrości: Auto Focus
  • Pole widzenia (FOV): 80° (D) × 67° (H) × 53° (V)
  • Mocowanie obiektywu: Stock Lens Mount
  • Przysłona: F1.75
  • Ogniskowa: 4.28 mm
  • Zakres ostrości: 10 cm – nieskończoność
  • Zintegrowany filtr IR 650 nm
• Interfejs kamery: MIPI CSI-2
• Obsługiwane systemy operacyjne: Linux
• Obsługiwane platformy: Raspberry Pi, NVIDIA Jetson
• Napięcie pracy: 3.3 V
• Pobór mocy zestawu: 1 W
• Zakres temperatury pracy: -20 °C do +75 °C
• Zakres temperatury dla stabilnego obrazu: 0 °C do +50 °C
• Wymiary modułu kamery: 25 × 24 mm

W zestawie

• ArduCAM 16MP-AF Camera Module
• Obudowa
• Przewód FFC 22pin do 22pin 15 cm
• Przewód FFC 15pin do 22pin 15 cm
