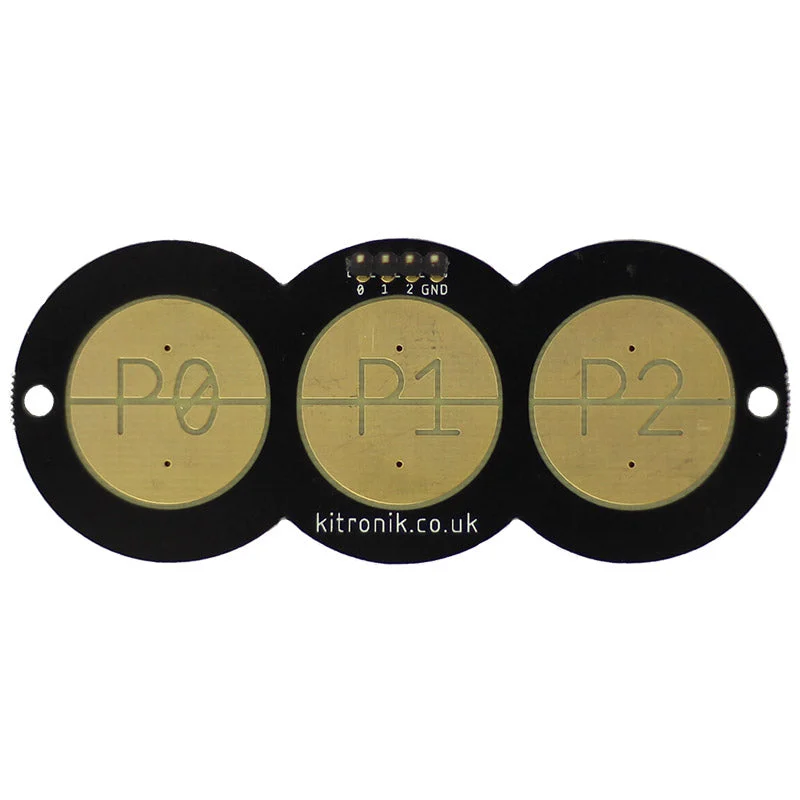

Widok od góry
search
  • Widok od góry
  • Widok od dołu
ID: 1207450
6609025146706
20,30 zł
Brutto

16,50 zł Netto

Moduł z trzema rezystancyjnymi polami dotykowymi przeznaczony do współpracy z BBC micro:bit. Wyprowadza piny P0, P1 i P2 do dużych pól obsługiwanych palcem oraz udostępnia złącza P0, P1, P2 i GND na fabrycznie zamontowanym goldpinie. Płytka może być podłączana za pomocą przewodów połączeniowych lub połączeń lutowanych i programowana w środowisku Microsoft MakeCode. Kitronik 5637

24h
Dostępny
Dostępna ilość: 5

Opis

Rezystancyjna klawiatura dotykowa do BBC micro:bit udostępnia trzy duże pola odpowiadające pinom P0, P1 i P2 mikrokontrolera. Każde pole składa się z dwóch części, a dotknięcie palcem powoduje połączenie odpowiedniego wejścia z GND przez rezystancję skóry. Rozwiązanie pozwala wykorzystywać płytkę jako prosty interfejs użytkownika w projektach edukacyjnych, sterownikach, grach, panelach wyboru oraz układach reagujących na dotyk.

Fabrycznie zamontowane złącze goldpin udostępnia linie P0, P1, P2 i GND, dzięki czemu moduł można łączyć z płytką stykową lub innymi elementami za pomocą przewodów połączeniowych. Dostępne są również pola umożliwiające wykonanie połączeń lutowanych. Programowanie funkcji dotykowych odbywa się w edytorze Microsoft MakeCode przy użyciu standardowych bloków obsługiwanych przez BBC micro:bit. Dwa otwory montażowe M3 ułatwiają zamocowanie płytki w obudowie, na panelu lub bezpośrednio w konstrukcji projektu.

Właściwości

  • Pola dotykowe
    • Liczba pól dotykowych: 3
    • Obsługiwane piny BBC micro:bit: P0, P1 i P2
    • Rezystancyjna detekcja dotyku
    • Aktywacja pola przez dotknięcie obu części powierzchni palcem
    • Wspólne połączenie z GND
    • Obsługa za pomocą standardowych funkcji Microsoft MakeCode
  • Połączenia i montaż
    • Fabrycznie zamontowane złącze goldpin
    • Wyprowadzenia na złączu: P0, P1, P2 i GND
    • Możliwość podłączenia za pomocą przewodów połączeniowych
    • Możliwość wykonania połączeń lutowanych
    • 2 x otwór montażowy M3
    • Możliwość montażu na powierzchni lub w obudowie projektu
  • Wymiary
    • Długość: 72 mm
    • Wysokość: 33,6 mm
    • Grubość PCB: 1,6 mm
  • Wymagane elementy

W zestawie

  • 1 x rezystancyjna klawiatura dotykowa Kitronik 5637
