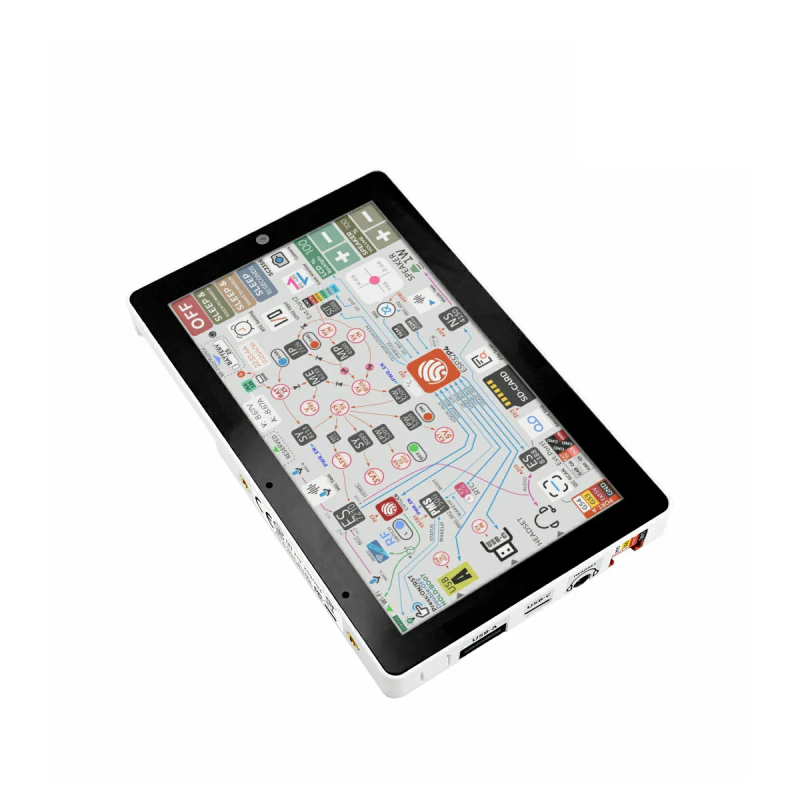

Widok główny
search
  • Widok główny
  • Widok od góry
  • Widok pod kątem - tył urządzenia
  • Widok od boku - złącza
  • Widok pod ostrym kątem - tył urządzenia
  • Widok od dołu
  • Widok pod ostrym kątem - tył (złącza)
  • Widok od boku (oznaczenia)
  • Produkt w opakowaniu
ID: 1201322
5902186332454
306,45 zł
Brutto

249,15 zł Netto

Terminal deweloperski IoT wyposażony w mikrokontroler ESP32-P4, wyświetlacz dotykowy IPS 5″ 1280×720, moduł Wi-Fi 6 ESP32-C6 oraz kamerę 2 MP. Urządzenie oferuje interfejs RS-485, porty USB oraz złącza rozszerzeń umożliwiające integrację z systemami IoT, automatyki przemysłowej i aplikacjami edge computing. M5Stack C145

24h
Dostępny
Dostępna ilość: 1

Opis

M5Stack Tab5 w wersji C145 jest przenośnym terminalem IoT przeznaczonym do tworzenia aplikacji automatyki przemysłowej, systemów monitoringu oraz projektów edge computing. Urządzenie wykorzystuje mikrokontroler ESP32-P4 oparty na architekturze RISC-V z pamięcią 16 MB Flash i 32 MB PSRAM, zapewniający wysoką wydajność przetwarzania danych. Za komunikację bezprzewodową odpowiada moduł ESP32-C6-MINI-1U obsługujący Wi-Fi 6 w paśmie 2,4 GHz oraz protokoły Thread i Zigbee. System antenowy umożliwia wybór pomiędzy wbudowaną anteną 3D a anteną zewnętrzną podłączaną przez złącze MMCX.

Terminal wyposażono w dotykowy wyświetlacz IPS 5″ o rozdzielczości 1280 × 720 pikseli z interfejsem MIPI-DSI oraz kamerę SC2356 2 MP podłączoną przez MIPI-CSI, umożliwiającą realizację aplikacji analizy obrazu i systemów edge AI. Interfejsy USB Type-A (Host) oraz USB Type-C (USB 2.0 OTG) pozwalają na podłączenie urządzeń peryferyjnych, natomiast przemysłowy interfejs RS-485 z układem SIT3088 i przełączalnym rezystorem terminującym 120 Ω umożliwia integrację z systemami automatyki i sieciami komunikacji przemysłowej.


Urządzenie oferuje rozbudowane możliwości rozszerzeń dzięki złączom HY2.0-4P, M5-Bus oraz GPIO_EXT. Slot microSD umożliwia lokalne przechowywanie danych, a pady STAMP pozwalają na integrację dodatkowych modułów komunikacyjnych, takich jak LoRaWAN, NB-IoT czy Cat-M. System audio oparty na kodeku ES8388 oraz układzie ES7210 z funkcją AEC obsługuje dwa mikrofony, głośnik 1 W oraz wyjście audio 3,5 mm, umożliwiając nagrywanie i odtwarzanie dźwięku oraz implementację rozpoznawania mowy.

Terminal wyposażono również w czujnik BMI270 (akcelerometr i żyroskop) umożliwiający wykrywanie ruchu i wybudzanie systemu oraz zegar czasu rzeczywistego RX8130CE zapewniający precyzyjne odmierzanie czasu i obsługę przerwań czasowych. Urządzenie nie posiada wbudowanego akumulatora i wymaga zasilania zewnętrznego w zakresie 6 – 24 V.

Właściwości

  • Mikrokontroler: ESP32-P4NRW32 RISC-V, dwurdzeniowy 360 MHz + LP core 40 MHz
  • Moduł bezprzewodowy: ESP32-C6-MINI-1U
  • Łączność bezprzewodowa: Wi-Fi 6 2.4 GHz, Thread, Zigbee
  • Pamięć Flash: 16 MB
  • Pamięć PSRAM: 32 MB
  • Wyświetlacz: IPS TFT 5″ 1280 × 720, interfejs MIPI-DSI
  • Kamera: SC2356 2 MP (1600 × 1200), MIPI-CSI
  • USB: 1 × USB Type-A Host, 1 × USB Type-C OTG (USB 2.0)
  • Interfejs RS-485: układ SIT3088, przełączalny rezystor terminujący 120 Ω
  • Interfejsy rozszerzeń: HY2.0-4P, M5-Bus, GPIO_EXT
  • Slot pamięci: microSD
  • Pady rozszerzeń: STAMP (Cat-M, NB-IoT, LoRaWAN)
  • Kodek audio: ES8388
  • Układ mikrofonowy: ES7210 AEC
  • Mikrofony: 2
  • Głośnik: 1 W
  • Wyjście audio: 3.5 mm jack
  • Czujnik ruchu: BMI270 (akcelerometr + żyroskop)
  • RTC: RX8130CE
  • Zakres napięcia zasilania: 6 – 24 V
  • Temperatura pracy: 0 – 40°C
  • Wymiary: 128 × 80 × 12 mm
  • Masa: 124.5 g

W zestawie

  • Terminal IoT Tab5 x1
  • Przewód terminalowy 1.25-6P x1
1201322

Cechy

Mikrokontroler
ESP32-P4
Pamięć Flash
16 MB
Liczba I/O
Inna
Ethernet
Brak
Moduł WiFi
Tak
Moduł Bluetooth
Nie
Slot microSD
Tak
Długość
128 mm
Szerokość
80 mm
Rodzaj złącza USB
USB-C, USB-A
