ID: 1207178
60,47 zł
Brutto

49,16 zł Netto

Klawiatura fizyczna z 70 klawiszami przeznaczona do terminala M5Stack Tab5, wyposażona w mikrokontroler STM32, komunikację I2C oraz trzy tryby pracy do wprowadzania tekstu i sterowania aplikacjami. M5Stack A164

24h
Dostępny
Dostępna ilość: 1

Opis

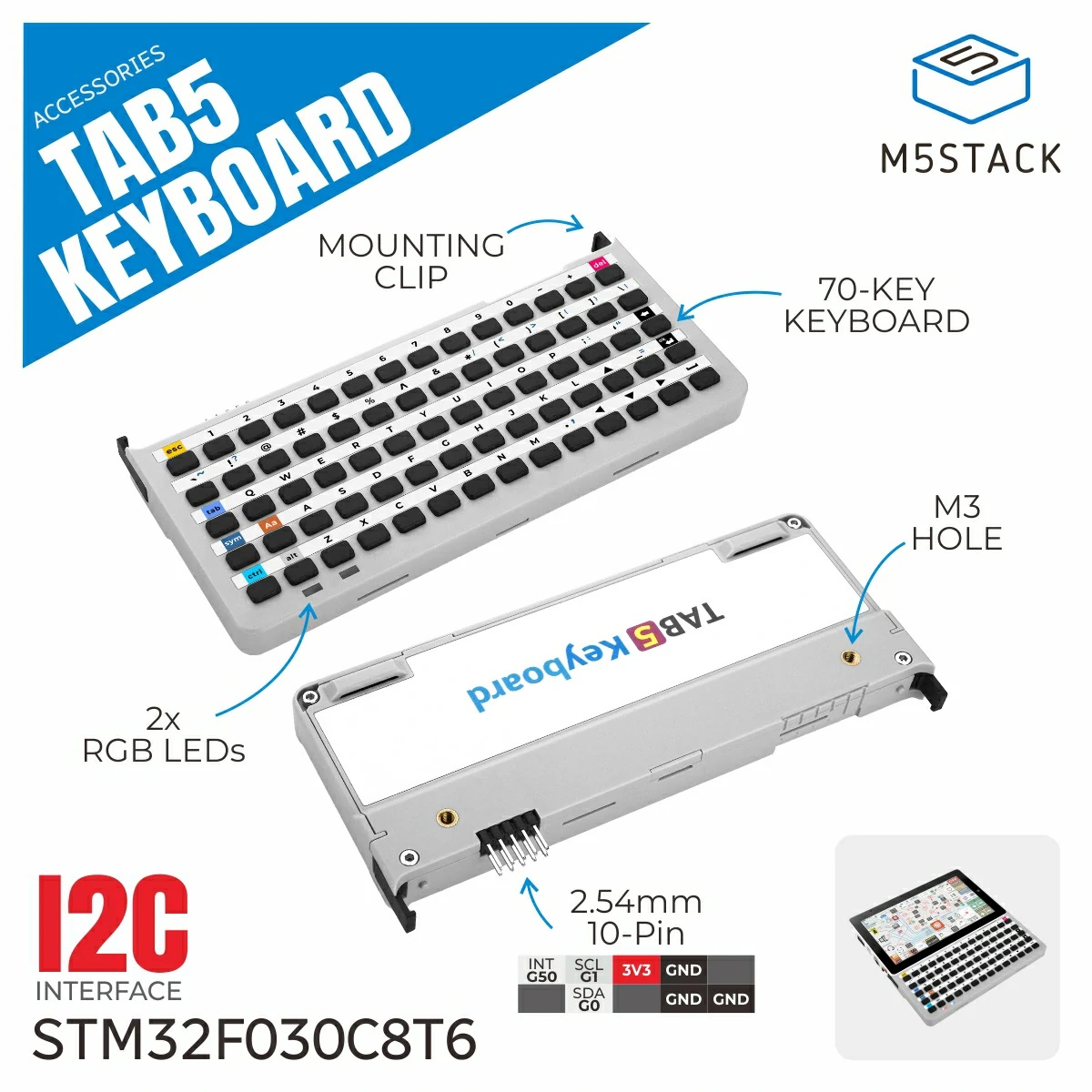

Klawiatura M5Stack Tab5 Keyboard (A164) przeznaczona do rozszerzenia możliwości terminala Tab5 o fizyczny interfejs wprowadzania danych. Moduł podłącza się bezpośrednio do złącza rozszerzeń Tab5 Ext.Port1, zapewniając obsługę typu Plug and Play. Konstrukcja znajduje zastosowanie podczas wprowadzania tekstu, obsługi aplikacji, sterowania poleceniami oraz projektów edukacyjnych i makerskich wymagających pełnowymiarowej klawiatury.

Sterownik STM32 i funkcje klawiatury

Za obsługę klawiatury odpowiada mikrokontroler STM32F030C8T6 realizujący skanowanie matrycy klawiszy oraz komunikację z urządzeniem nadrzędnym. Oprogramowanie fabryczne obsługuje trzy tryby pracy: Normal, HID oraz Character, umożliwiając dopasowanie sposobu przesyłania danych do różnych zastosowań. Matryca 14 × 5 obsługuje jednoczesne naciśnięcie wielu klawiszy i obejmuje pełny zestaw znaków, cyfr oraz najczęściej wykorzystywanych klawiszy funkcyjnych.

Urządzenie wyposażono w:

  • Interfejs komunikacyjny: magistralę I2C z domyślnym adresem 0x6D oraz linię przerwania INT do szybkiego zgłaszania zdarzeń
  • Klawiaturę: 70 klawiszy z obsługą jednoczesnego naciskania wielu przycisków
  • Sygnalizację: dwie diody RGB WS2812E
  • Montaż: boczne zatrzaski do mocowania w terminalu Tab5 oraz dwa otwory montażowe M3
  • Interfejs sprzętowy: złącze 2 × 5 pin o rastrze 2,54 mm

Szczegółowa dokumentacja techniczna, przykłady zastosowań oraz materiały programistyczne dostępne są w dokumentacji producenta M5Stack.

Właściwości

  • Mikrokontroler STM32F030C8T6
  • Klawiatura z 70 klawiszami
  • Matryca klawiszy 14 × 5
  • Trzy tryby pracy: Normal, HID oraz Character
  • Komunikacja I2C
  • Domyślny adres I2C: 0x6D
  • Linia przerwania INT
  • Dwie diody RGB WS2812E-1313
  • Złącze 2 × 5 pin, raster 2,54 mm
  • Boczne zatrzaski do montażu z terminalem Tab5
  • Dwa otwory montażowe M3
  • Pobór prądu w trybie czuwania: 14,5 mA przy 3,3 V
  • Maksymalny pobór prądu z podświetleniem RGB (biały): 21,5 mA przy 3,3 V
  • Wymiary: 128,0 × 59,4 × 13,1 mm
  • Masa: 65,2 g
