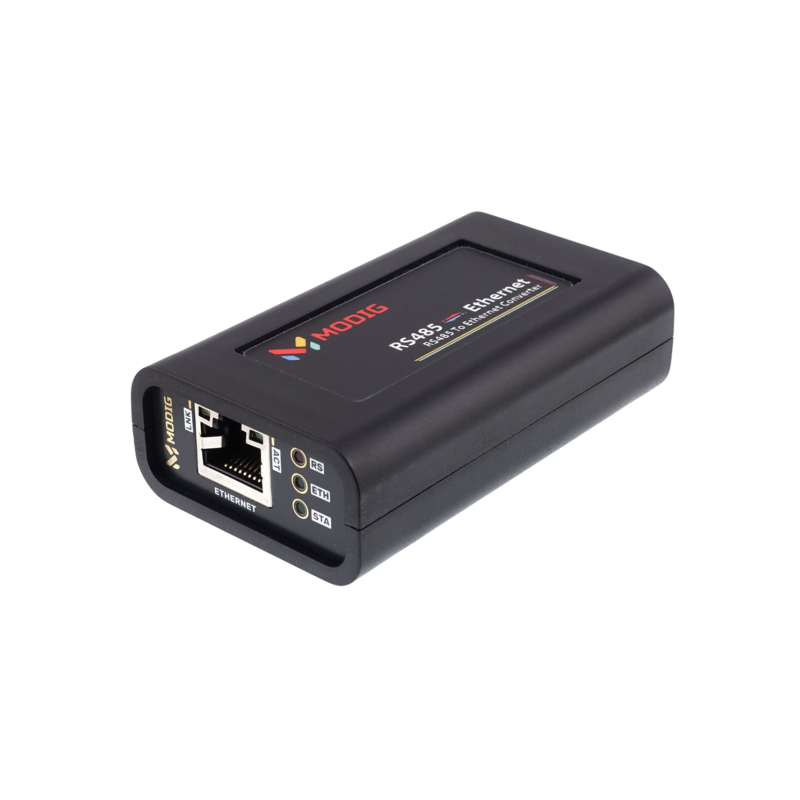

Miniaturowy przemysłowy konwerter magistrali RS485 do Ethernet przeznaczony do integracji urządzeń wykorzystujących interfejs RS485 z sieciami Ethernet. Urządzenie obsługuje transmisję RS485 do 1 Mbps, komunikację TCP i UDP, izolację galwaniczną 1 kV oraz konfigurację za pomocą wbudowanego interfejsu WWW. Kompaktowa obudowa umożliwia zastosowanie zarówno jako element instalacji stacjonarnej, jak i urządzenie przenośne. MODIG MD12001

24h
Dostępny
Dostępna ilość: 87

Opis

Przemysłowy konwerter przeznaczony do dwukierunkowej transmisji danych pomiędzy magistralą RS485 a siecią Ethernet. Konstrukcja umożliwia integrację sterowników PLC, urządzeń telemetrycznych, systemów pomiarowych, automatyki budynkowej oraz urządzeń przemysłowych wykorzystujących komunikację RS485 z infrastrukturą sieciową opartą na Ethernet. Komunikacja realizowana jest za pośrednictwem interfejsu RJ45 10/100 Mbps z obsługą protokołów TCP i UDP.


Interfejs RS485 wyposażono w pełną separację galwaniczną 1 kV, zabezpieczenia przeciwprzepięciowe oraz konfigurowalny rezystor terminujący 120 Ω. Urządzenie obsługuje transmisję half-duplex z prędkością od 200 bps do 1 Mbps, umożliwiając podłączenie do 64 urządzeń pracujących na jednej magistrali. Wbudowany mechanizm konwersji danych pozwala na transparentne przesyłanie ramek RS485 przez sieć Ethernet, wraz z obsługą fragmentacji większych pakietów danych.

Konwerter wyposażono w port USB-C wykorzystywany do zasilania, monitorowania parametrów pracy oraz aktualizacji oprogramowania. Po stronie magistrali RS485 zastosowano złącze śrubowe Phoenix Contact MC 3,81 mm z wyprowadzeniami A+, B-, GND oraz TERM, umożliwiające szybkie podłączenie urządzeń pracujących w standardzie RS485. Konfiguracja odbywa się za pomocą zabezpieczonego hasłem interfejsu WWW, który umożliwia ustawienie parametrów sieciowych, trybów pracy oraz monitorowanie urządzenia w czasie rzeczywistym. Zwarta konstrukcja i niewielkie wymiary ułatwiają integrację z istniejącymi systemami automatyki i komunikacji przemysłowej.

Właściwości

  • Przemysłowy konwerter RS485 do Ethernet
  • Interfejs sieciowy Ethernet 10/100 Mbps
  • Port RJ45
  • Obsługa protokołu IPv4
  • Statyczny adres IP lub DHCP
  • Konfigurowalny adres MAC
  • Tryby pracy: TCP Server, TCP Client, UDP, UDP Broadcast
  • Interfejs RS485 na złączu Phoenix Contact MC 3,81 mm
  • Wyprowadzenia RS485: A+, B-, GND, TERM
  • Komunikacja RS485 half-duplex
  • Prędkość transmisji RS485 od 200 bps do 1 Mbps
  • Obsługa do 64 urządzeń na magistrali RS485
  • Separacja galwaniczna 1 kV
  • Zabezpieczenia przeciwprzepięciowe interfejsu RS485
  • Konfigurowalny terminator 120 Ω
  • Maksymalny rozmiar ramki RS485: 4096 bajtów
  • Konfiguracja przez wbudowany interfejs WWW
  • Diagnostyka w czasie rzeczywistym przez USB lub WWW
  • Aktualizacja firmware przez USB
  • Port USB-C do zasilania i diagnostyki
  • Zasilanie: 5 V DC / 0,2 A
  • Sygnalizacja LED stanu urządzenia i transmisji
  • Temperatura pracy: od -20°C do +50°C
  • Wymiary: 80 × 47 × 24 mm

W zestawie

  • Konwerter MODIG RS485-ETHERNET Mini
  • Przewód USB-A – USB-C
  • Samoprzylepne nóżki gumowe (4 szt.)
